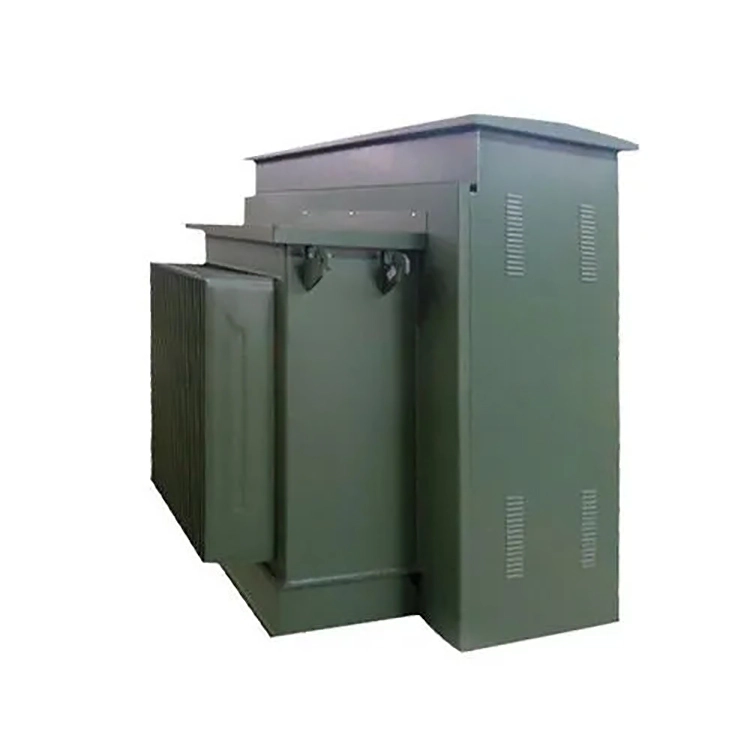

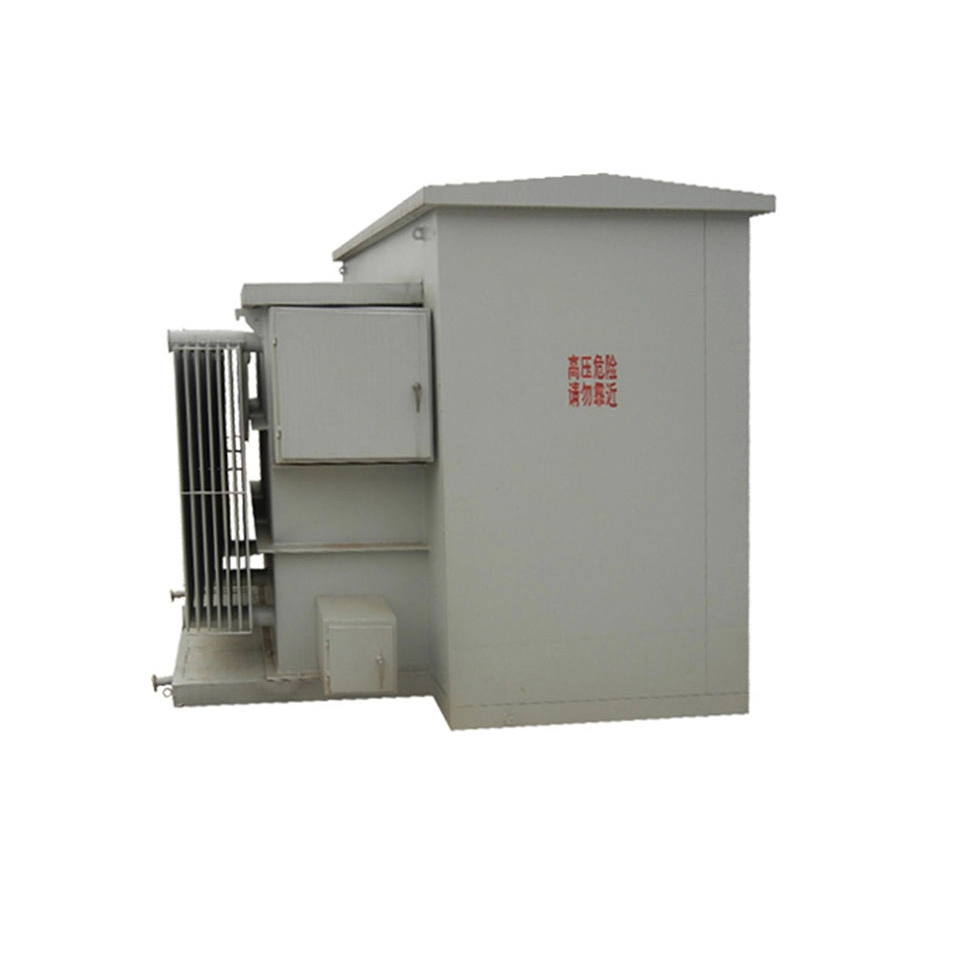

Minyak Diisi Pad Dipasang Transformer 1000kva

Trafo dipasang pad sing diisi minyak 1000kva yaiku trafo distribusi telung fase sing dirancang khusus kanggo instalasi lemah ruangan ruangan kanthi kapasitas 1000 kva. Langsung dipasang ing pondasi beton pracetak, tinimbang digantung utawa dikubur ing lemah. Inti wesi lan windings rampung submerged ing lenga insulating, nggenepi kekuatan dielektrik dhuwur lan boros panas saka lenga kanggo entuk jampel electrical lan manajemen termal.

Cangkang kapenuhan lenga pad dipasang trafo 1000kva digawe saka tank lenga corrugated, lan lumahing boros panas tambah nggunakake piring corrugated, nampa cooling ONAN. Sifat elastis ombak bisa nyerep ekspansi volume lenga insulasi sing disebabake owah-owahan suhu. Struktur sing disegel kanthi lengkap mesthekake yen lenga insulasi ora kena kontak karo udara njaba, kanthi efektif nyegah rusake kualitas minyak lan penuaan bahan insulasi amarga intrusi oksigen lan kelembapan.

Kabeh struktur trafo dipasang pad sing diisi minyak 1000kva dumadi saka telung kompartemen sing kapisah: ruangan voltase dhuwur, ruangan voltase rendah, lan ruangan trafo. Lawang kamar tegangan rendah dilengkapi kunci telung titik. Lawang kamar voltase dhuwur mung bisa dibukak sawise lawang kamar voltase kurang dibukak kanggo nyegah operasi langsung ing sisih voltase dhuwur. Loro-lorone voltase dhuwur lan voltase kurang dilengkapi terminal grounding NEMA.

Ing babagan konfigurasi listrik lan proteksi, trafo 1000kva sing dipasang bantalan sing diisi minyak iki ndhukung macem-macem klompok sambungan kayata Dyn11, Yyn0, sing cocog kanggo macem-macem karakteristik beban. Sisih voltase dhuwur nggabungake proteksi ganda saka switch beban lan sekring, lan dilengkapi katup pelepas tekanan, suhu lenga lan pemantauan level lenga. Iki cocog karo standar efisiensi energi DOE 2016, kanthi efisiensi ≥ 99.2%, lan aman lan dipercaya.

Parameter teknis

Sawijining taman industri arep tuku trafo 1000kva sing diisi pad sing diisi minyak, sing biasane nyedhiyakake daya kanggo motor asinkron telung fase, pompa banyu, lan peralatan listrik liyane. Beban telung fase dhasare seimbang, nanging lingkungan ing situs akeh bledug, lan trafo kudu duwe biaya pengadaan awal sing relatif murah. Apa klompok sambungan kudu diutamakake minangka Dyn11 utawa Yyn0? Kenging punapa?

Adhedhasar perbandingan kinerja, grup sambungan Dyn11 kudu dadi pilihan sing disenengi. Ing babagan kemampuan kanggo nolak ketidakseimbangan telung fase, Dyn11 ngidini arus garis netral tekan luwih saka 75% arus fase, dene Yyn0 biasane mbatesi nganti 25%; ing syarat-syarat dipatèni harmonik, sambungan segitiga sisih voltase dhuwur saka Dyn11 bisa nyedhiyani path sirkulasi kanggo harmonic katelu, èfèktif ngindhari distorsi gelombang voltase, nalika Yyn0 nduweni kemampuan dipatèni relatif rata-rata; babagan arus kesalahan grounding fase siji, Dyn11 ngasilake arus kesalahan sing luwih gedhe, sing luwih gampang kanggo proteksi relay kanggo ndeteksi lan tumindak kanthi andal, dene arus kesalahan Yyn0 relatif luwih cilik, nggawe konfigurasi proteksi luwih angel.

Sakabèhé, Dyn11 luwih cocok kanggo skenario sing nyangkut beban campuran modern kayata lampu LED, AC frekuensi variabel, lan tumpukan ngisi daya, dene Yyn0 mung cocok kanggo telung fase beban daya murni lan proyek sing sensitif banget marang biaya. Mula, ora ana watesan khusus, klompok sambungan saka trafo dipasang bantalan sing diisi minyak 1000kva kudu diprioritasake minangka Dyn11.
