Ing pusat data sing rame sing diisi ewonan server, saben watt daya sing dikonsumsi kudu dipantau kanthi presisi. Manajer fasilitas gumantung ing jaringan meter kanggo nglacak panggunaan energi, ngenali inefisiensi, lan ngalokasi biaya. Ing jantung saben meter iki dumunung aTransformator Arus CT- sensor prasaja sing meneng nindakake salah sawijining tugas paling kritis ing pangukuran listrik. Tanpa komponen iki, ngawasi daya sing akurat meh ora mungkin. Transformer saiki minangka jembatan penting antarane voltase dhuwur, distribusi daya saiki dhuwur lan elektronik sing sensitif lan kurang daya saka sistem pangukuran modern.
Dadi apa sing ndadekake Transformer CT saiki dadi sensor kunci kanggo sistem pangukuran listrik? Jawaban kasebut ana ing telung kemampuan dhasar: pangukuran saiki sing tepat ing macem-macem dinamis sing wiyar, isolasi galvanik lengkap ing antarane sirkuit utama lan peralatan pangukuran, lan kemampuan kanggo nyedhiyakake output standar, arus rendah sing gampang diproses dening meter lan relay proteksi. Artikel iki bakal njelajah prinsip desain, karakteristik kinerja, lan pertimbangan aplikasi sing ndadekake trafo saiki dadi penting ing pangukuran listrik. Saka fisika induksi magnetik nganti tantangan praktis akurasi lan jenuh, kita bakal mbedakake teknik sing ngidini piranti kasebut bisa menehi pangukuran sing bisa dipercaya ing kabeh saka submeter omah nganti gardu voltase dhuwur.

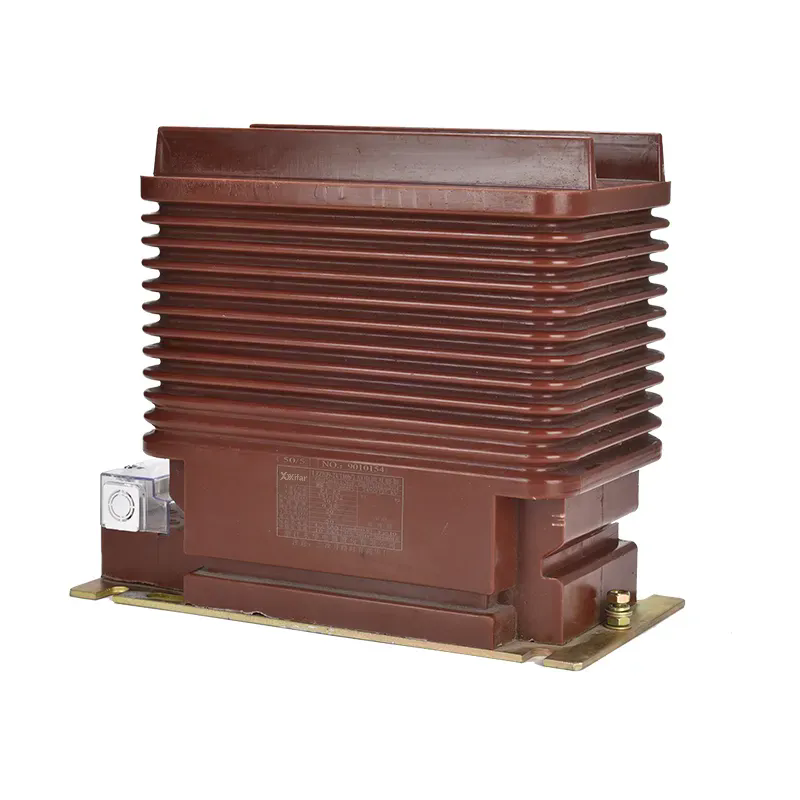

Transformer Arus CT minangka jinis trafo instrumen sing dirancang kanggo ngasilake arus sing suda, skala akurat sing sebanding karo arus sing mili ing konduktor primer. Iki minangka piranti pasif sing ngoperasikake prinsip induksi elektromagnetik. Konduktor utami-kawat mawa arus sing bakal diukur-liwati inti CT, sing biasane minangka cincin bahan magnetik permeabilitas dhuwur kayata baja silikon utawa paduan nanocrystalline. Konduktor utama iki tumindak minangka belitan primer siji-siji. Penggulungan sekunder, sing dumadi saka pirang-pirang putaran kawat tembaga terisolasi ing inti, nyedhiyakake arus output. Nalika arus bolak-balik mili liwat konduktor utami, nggawe fluks magnetik sing beda-beda ing inti. Fluks iki ngindhuksi arus ing nduwurke tumpukan sekunder sing proporsional karo arus primer, sing diukur kanthi rasio giliran.
Bayangake trafo saiki minangka skala presisi sing ngukur bobote gajah kanthi nimbang sampel cilik sing representatif. Arus utama yaiku gajah - gedhe lan ora bisa digunakake. Arus sekunder yaiku sampel cilik-gampang diukur lan aman kanggo ditangani. Rasio giliran CT nemtokake faktor skala. Contone, CT 1000: 5 tegese nalika 1000 ampere mili liwat primer, 5 ampere bakal mili liwat sirkuit sekunder. Output sekunder 5 A (utawa 1 A) standar iki ngidini meter, relay, lan peralatan ngawasi liyane bisa diprodhuksi minangka piranti standar sing bisa diijolake, tanpa perlu dirancang kanggo arus lan voltase dhuwur saka sirkuit utami. Iki minangka alasan dhasar kenapa CT Transformer Saiki minangka tulang punggung pangukuran listrik modern.
Materi inti minangka faktor kritis ing kinerja CT. Inti kudu nduweni permeabilitas dhuwur kanggo konsentrasi fluks magnetik kanthi efisien, lan kudu duwe histeresis sing sithik kanggo nyuda kerugian. Inti uga kudu duwe kurva magnetisasi linear kanggo mesthekake yen rasio antarane arus primer lan sekunder tetep konstan ing kabeh arus. IngWenzhou Xifa Electrical Equipment Co., Ltd.,kita nggawe intine CT Transformer Saiki nggunakake baja silikon berorientasi gandum berkualitas tinggi, dipilih kanthi sifat magnetik sing apik lan coercivity sing sithik. Pengalaman pabrik kita ing desain inti lan teknologi nduwurke tumpukan mesthekake yen trafo kita saiki ngirim kinerja dipercaya lan akurat ing sawetara saka sudhut aplikasi.
Keamanan minangka alasan utama kenapa trafo saiki digunakake ing aplikasi pangukuran. Nyambungake meter menyang sirkuit tegangan dhuwur kanthi arus dhuwur bakal mbebayani banget. Meter kudu dirating kanggo voltase utami lengkap (sing bisa atusan kilovolts) lan saiki (sing bisa dadi ewonan ampere). Iki bakal gedhe sacara fisik, larang banget, lan mbebayani. CT Transformer Saiki kanthi elegan ngrampungake masalah iki kanthi menehi isolasi galvanik. Ora ana sambungan listrik langsung antarane sirkuit primer lan sirkuit sekunder. Utama dipisahake saka sekunder kanthi insulasi inti lan jarak fisik antarane gulungan. Pengasingan iki njamin meter lan operator ora kena voltase lan arus sing mbebayani ing sistem utama.
Sirkuit sekunder saka CT Transformer Saiki dirancang supaya bisa digunakake kanthi aman. Output sekunder sing khas yaiku 5 A utawa 1 A, sing gampang ditangani dening meter standar lan relay proteksi. Tegangan ing terminal sekunder uga tetep sithik. Aspek safety iki ora mung penak; iku syarat safety dhasar. Sirkuit sekunder saka CT ora kudu dibukak nalika primer diuripake. Yen sirkuit sekunder mbukak, impedansi dhuwur saka terminal sekunder bakal nyebabake fluks inti munggah menyang tingkat sing mbebayani, ngasilake voltase dhuwur sing bisa mateni personel lan ngrusak peralatan.
Kanggo aplikasi metering, safety iki paling penting. CT Transformer Saiki ngidini meter dipasang kanthi aman ing lokasi sing trep kanggo maca lan pangopènan. Meter kasebut bisa diselehake ing panel, dipasang ing tembok, utawa malah dumunung ing jarak adoh saka sirkuit utama. Iki penting banget ing pusat data modern, fasilitas industri, lan bangunan komersial ing ngendi sistem manajemen energi terpusat mbutuhake pangukuran sing akurat ing pirang-pirang titik. Pabrik kita ing Xifa ngrancang CT Transformer Saiki kanthi aman, nggunakake bahan insulasi berkualitas tinggi lan konstruksi sing kuat kanggo njamin isolasi sing dipercaya sajrone umur produk.
Kanggo aplikasi pangukuran apa wae, akurasi minangka parameter kinerja sing paling kritis. Akurasi CT Transformer Saiki ditulis ing kelas akurasi, sing nemtokake kesalahan sing diidini ing rasio antarane arus primer lan sekunder lan pamindahan fase sing diidini. Kelas akurasi ditemtokake kanthi kombinasi huruf lan angka. Kanggo aplikasi metering, kelas akurasi sing paling umum yaiku 0.1, 0.2, 0.5, 1, lan 3. Nomer kasebut nuduhake kesalahan persentase maksimum ing arus sing dirating. Contone, Kelas 0,5 CT duwe kesalahan rasio maksimum 0,5% ing saiki dirating.
Pamindahan fase uga penting kanggo pangukuran daya sing akurat. Ing sistem telung fase, kesalahan fase ing CT bisa nyebabake kesalahan sing signifikan ing pangukuran daya aktif lan reaktif. Kelas akurasi uga nemtokake pamindahan fase maksimum. Contone, Kelas 0.5 CT nduweni pamindahan fase maksimal 20 menit (0.33 derajat). Kelas akurasi diukur ing beban tartamtu (beban) lan ing persentase tartamtu saka nilai saiki (biasane 100%). Akurasi CT ora tetep ing kabeh jangkoan; biasane paling akurat ing arus sing dirating lan mudhun ing arus sing sithik banget lan ing arus ing ndhuwur nilai sing dirating.
Tabel ing ngisor iki ngringkes kelas akurasi lan aplikasi pangukuran sing khas.
| Kelas Akurasi | Kesalahan Rasio Maks | Perpindahan Fase Maks | Aplikasi Khas |
| 0.1 | 0,1% | 5 menit | Precision metering, kalibrasi, standar |
| 0.2 | 0,2% | 10 menit | Pangukuran penghasilan kanthi akurasi dhuwur |
| 0.5 | 0,5% | 20 menit | Pangukuran komersial lan industri |
| 1.0 | 1.0% | 60 menit | Pengukuran tujuan umum |
| 3.0 | 3,0% | Ora ditemtokake | Indikasi mung |
Milih kelas akurasi sing bener minangka keputusan kritis. Kanggo aplikasi pangukuran revenue, ing ngendi pangukuran digunakake kanggo tagihan, akurasi sing luwih dhuwur (0.1 utawa 0.2) penting. Kanggo submetering lan ngawasi umum, CT Kelas 0.5 utawa 1.0 biasane cukup. Kelas akurasi sing dibutuhake uga gumantung saka beban meter. Meter kasebut kudu duwe beban sing cukup sithik kanggo mesthekake CT beroperasi ing watesan akurasi sing ditemtokake. Ing Wenzhou Xifa Electrical Equipment Co., Ltd., kita nawakake macem-macem kelas akurasi CT Transformer Saiki sing cocog karo kabutuhan pelanggan, saka pangukuran penghasilan kanthi akurasi dhuwur nganti aplikasi pemantauan umum.
Salah sawijining kaluwihan utama saka CT Transformer Saiki yaiku kemampuan kanggo ngukur arus kanthi akurat ing macem-macem, saka arus pecahan cilik nganti arus kakehan gedhe. Rentang dinamis iki penting kanggo sistem pangukuran listrik modern, sing kudu ngukur konsumsi energi kanthi akurat sajrone beban entheng lan abot. Ing sawetara dinamis CT utamané ditemtokake dening materi inti lan desain nduwurke tumpukan. Inti kudu bisa operate linear liwat sawetara saka sudhut Kapadhetan fluks. Penggulungan kudu dirancang kanggo nyilikake induktansi bocor lan nyedhiyakake rasio giliran sing stabil.
Materi inti minangka faktor sing paling kritis kanggo nggayuh jangkauan dinamis sing wiyar. Inti kudu duwe kurva magnetisasi linier, tegese kapadhetan fluks sebanding karo gaya magnetisasi, nganti titik jenuh. Inti permeabilitas dhuwur, kayata baja silikon berorientasi gandum, nduweni wilayah sing relatif linear sajrone arus sing akeh. Inti uga kudu duwe coercivity kurang kanggo nyilikake hysteresis lan mesthekake yen CT njaga akurasi saka wektu. Materi inti uga dipilih duwe Kapadhetan fluks jenuh dhuwur kanggo nyegah inti saka jenuh ing kahanan fault. Geometri inti uga penting; inti karo area salib-bagean gedhe bisa nangani flux luwih gedhe tanpa saturating.
Desain nduwurke tumpukan uga mengaruhi sawetara dinamis. Penggulungan sekunder biasane tatu kanthi akeh giliran kanggo ngasilake tegangan output sing dhuwur saben ampere arus primer. Sensitivitas dhuwur iki ngidini CT ngukur arus cilik kanthi akurat. Penggulungan dirancang kanggo nyilikake induktansi bocor, sing bisa nyebabake kesalahan ing frekuensi dhuwur lan sajrone kahanan sementara. Insulasi antarane belokan kudu kuwat kanggo nyegah sirkuit cendhak. Penggulungan uga kudu dirancang kanggo nangani arus sing dirating tanpa overheating. Pabrik kita ing Wenzhou Xifa Electrical Equipment Co., Ltd. nggunakake teknik penggulungan canggih lan bahan berkualitas tinggi kanggo mesthekake yen CT Transformer Saiki kita nyedhiyakake macem-macem dinamis lan kinerja sing konsisten ing kabeh macem-macem operasi.
Desain inti lan nduwurke tumpukan uga kudu nyathet efek beban. Beban kasebut minangka impedansi sirkuit sekunder, kalebu meter, lead, lan terminal sambungan. Beban sing dhuwur bisa nyuda jangkauan dinamis CT sing efektif lan bisa nyebabake kejenuhan ing arus sing rada sithik. Penting kanggo milih CT kanthi rating sing cocog kanggo beban sing dikarepake. CT kanthi rating beban sing dhuwur bakal duwe inti sing luwih gedhe lan luwih akeh giliran, nyebabake jangkauan dinamis sing luwih akeh. Tim teknis kita bisa mbantu ngitung beban sing cocog kanggo aplikasi sampeyan.
Rong faktor kritis sing mengaruhi akurasi lan kinerja CT Transformer Saiki yaiku beban lan jenuh. Beban minangka impedansi total sirkuit sekunder, kalebu meter, kabel penghubung, lan titik terminasi. Yen beban kasebut dhuwur banget, tegangan output CT bakal dipeksa mundhak, nyebabake fluks inti mundhak, sing bisa nyebabake jenuh. Kejenuhan occurs nalika Kapadhetan fluks inti tekan Kapadhetan flux maksimum materi, ngluwihi kang nambah ing saiki utami ora nyebabake mundhak proporsional ing saiki secondary. Iki nyebabake CT ngasilake sinyal output sing kleru, nyebabake pangukuran sing ora akurat.
Hubungan antara beban lan jenuh minangka pertimbangan desain kritis. A CT dirating kanggo beban tartamtu, biasane ditulis ing VA (volt-ampere). Contone, CT kanthi rating 5 VA bisa nyopir sirkuit sekunder kanthi impedansi total nganti 0,2 ohm ing 5 A (wiwit P = I²R). Yen beban ngluwihi rating iki, CT bisa jenuh ing arus utami sing luwih murah, mbatesi jangkauan dinamis lan nyebabake kesalahan pangukuran. Penting kanggo milih CT kanthi rating beban sing luwih dhuwur tinimbang beban meter lan kabel sing nyambungake.
Kanggo njamin pangukuran sing akurat, CT kudu dioperasikake ing sangisore titik jenuh. Margin antarane fluks operasi lan fluks saturasi diarani "margin jenuh." CT kanthi wates jenuh sing dhuwur bakal luwih tahan jenuh lan bakal njaga akurasi sajrone arus sing luwih akeh. Margin saturasi ditemtokake dening materi inti, geometri inti, lan jumlah giliran. CT sing dirancang kanggo aplikasi pangukuran biasane duwe wates jenuh sing dhuwur kanggo mesthekake yen bisa ngatasi kakehan tanpa kelangan akurasi. Tabel ing ngisor iki nggambarake efek beban ing akurasi pangukuran saka CT Transformer Saiki sing khas.
| Beban (% saka Rated) | Kesalahan pangukuran (%) | Efek |
| 25% | 0,1% | Ing spesifikasi, pangukuran akurat |
| 50% | 0,15% | Ing spesifikasi, pangukuran akurat |
| 100% | 0,3% | Ing beban sing dirating, nambah kesalahan |
| 150% | 1,5% | Beban gedhe banget, kesalahan sing signifikan |
| 200% | 5,0% | Saturasi sing abot, pangukuran sing ora bisa dipercaya |
Beban kudu diwilang kanthi ati-ati lan diverifikasi sajrone tahap desain sistem pangukuran. CT kanthi rating VA sing luwih dhuwur bisa nangani beban sing luwih dhuwur, nanging uga luwih gedhe lan luwih larang. CT kanthi rating VA sing luwih murah luwih cilik lan luwih murah, nanging luwih sensitif marang beban lan bisa jenuh ing beban sing abot. Ing Xifa, kita nawakake macem-macem CT Transformer Saiki kanthi rating beban sing beda-beda sing cocog karo syarat khusus kanggo aplikasi pangukuran sing beda. Tim teknis bisa mbantu milih CT sing cocog kanggo aplikasi sampeyan.
Milih CT Transformer Saiki sing tepat kanggo aplikasi pangukuran kalebu evaluasi sistematis babagan syarat saiki, voltase, lan akurasi sistem. Kerangka pilihan ing ngisor iki nyedhiyakake pendekatan langkah-langkah kanggo mesthekake yen CT kasebut kanthi bener. Langkah pisanan kanggo nemtokake kisaran saiki utami. CT kudu bisa ngukur arus operasi maksimum kanthi akurat, lan uga kudu bisa nahan arus gangguan maksimum tanpa karusakan. Arus sing dirating CT kudu dipilih kira-kira 60-80% saka arus beban sing diantisipasi maksimal, nyedhiyakake sawetara wates kanggo wutah beban ing mangsa ngarep. Rentang dinamis CT uga kudu dianggep, supaya bisa ngukur arus minimal lan maksimum kanthi akurat.
Langkah kapindho yaiku nemtokake kelas akurasi sing dibutuhake. Kanggo pangukuran revenue, kelas akurasi dhuwur (0.1 utawa 0.2) dibutuhake. Kanggo submetering lan ngawasi umum, kelas akurasi sing luwih murah (0.5 utawa 1.0) bisa uga cukup. Kelas akurasi uga kudu cocog karo beban meter. Langkah katelu kanggo nemtokake beban. Beban kudu diitung adhedhasar impedansi input meter, dawa kabel sing nyambungake, lan impedansi piranti penengah. CT kudu nduweni rating beban sing luwih gedhe tinimbang beban sing diwilang.
Tabel ing ngisor iki ngringkes kritéria pilihan tombol lan menehi nilai khas kanggo CT Transformer Saiki.
| Kriteria Pilihan | Pertimbangan | Nilai Khas |
| Arus Utama (A) | Arus beban kontinu maksimum | 50, 100, 200, 400, 800, 1000, 2000 |
| Arus Sekunder (A) | Output standar kanggo meter | 5 A utawa 1 A |
| Kelas Akurasi | Presisi pangukuran sing dibutuhake | 0.1, 0.2, 0.5, 1.0 |
| Beban (VA) | Total impedansi sirkuit sekunder | 2.5, 5, 10, 15, 30 |
| Tingkat Isolasi | Rated voltase saka sirkuit utami | 0,6 kV, 12 kV, 24 kV, 36 kV |
| Frekuensi (Hz) | Frekuensi utama | 50 Hz utawa 60 Hz |
Faktor tambahan sing kudu ditimbang kalebu tingkat insulasi, frekuensi, lan suhu sekitar. CT kudu dirancang kanggo tingkat voltase sirkuit utami. Kanggo aplikasi voltase dhuwur, CT kudu duwe insulasi lan jarak rambat sing cukup. CT kudu dirancang kanggo frekuensi utama (50 Hz utawa 60 Hz). Suhu sekitar mengaruhi kinerja CT lan kemampuan kanggo ngilangi panas. Ing Xifa, kita nggawe CT Transformer Saiki kanggo macem-macem aplikasi, saka distribusi voltase sithik nganti pangukuran gardu voltase dhuwur. Produk kita dirancang kanggo memenuhi standar internasional sing relevan lan diuji kanthi ketat kanggo njamin kinerja sing dipercaya.
Pitakonan 1: Apa bedane trafo saiki lan trafo tegangan?
Wangsulan: Transformator arus (CT) digunakake kanggo ngukur arus lan disambungake kanthi seri karo sirkuit. Trafo voltase (VT) digunakake kanggo ngukur voltase lan disambungake kanthi paralel. CT ngasilake arus sekunder sing sebanding karo arus primer, dene VT ngasilake tegangan sekunder sing sebanding karo tegangan primer. Iki minangka trafo instrumen sing digunakake kanggo pangukuran lan proteksi. CT Transformer Saiki minangka sensor kunci kanggo ngukur arus ing sistem tenaga.
Pitakonan 2: Bisa nginstal CT transformer saiki ing sembarang orientasi?
Jawaban: Nalika CT Transformer Saiki bisa diinstal ing paling orientasi, iku umume dianjurake kanggo tindakake pandhuan pabrik. Orientasi ora mengaruhi akurasi ing arus operasi normal. Nanging, kanggo aplikasi akurasi dhuwur, disaranake kanggo mesthekake yen inti ora kena getaran utawa medan magnet sing gedhe banget. Kanggo CT pamisah-inti, care kudu dijupuk kanggo mesthekake yen inti wis bener ditutup lan aman kanggo njaga akurasi.
Pitakonan 3: Kepiye carane milih antarane CT sekunder 5 A lan 1 A?
Jawaban: Pilihan antarane 5 A lan 1 A CT Transformer Saiki sekunder gumantung ing peralatan pangukuran lan jarak antarane CT lan meter. Output 5 A luwih umum lan nyedhiyakake tingkat sinyal sing luwih dhuwur, sing bisa nguntungake ing lingkungan sing rame. A 1 A output asring digunakake kanggo transmisi long-distance amarga saiki ngisor nyuda drop voltase ing ndadékaké. Umume meter modern ndhukung input 5 A lan 1 A. Pabrik kita bisa menehi panuntun dhumateng pilihan optimal kanggo aplikasi tartamtu.
Pitakonan 4: Apa sing nyebabake CT transformator saiki dadi jenuh?
Jawaban: A CT Transformer Saiki saturates nalika fluks Magnetik ing inti tekan watesan maksimum. Iki biasane kedadeyan nalika arus primer ngluwihi kapasitas dirating CT kanthi wates gedhe, utawa nalika beban sekunder dhuwur banget. Kejenuhan uga bisa disebabake dening komponen DC dhuwur ing arus primer utawa frekuensi sistem sing gedhe banget. Nalika CT saturates, arus output dadi kleru lan ora proporsional karo arus utami, nyebabake pangukuran sing ora akurat lan potensial maloperasi proteksi. Pabrik kita nguji saben CT kanggo karakteristik jenuh kanggo mesthekake kinerja sing dipercaya ing kahanan sing salah.
Pitakonan 5: Apa kaluwihan nggunakake CT pamisah inti kanggo pangukuran?
Jawaban: CT Transformer Saiki pamisah inti nawakake sawetara kaluwihan, utamane kanggo instalasi retrofit. Inti bisa dibukak lan clamped watara konduktor utami tanpa medhot konduktor. Iki nggawe instalasi luwih gampang lan luwih cepet, utamane ing sistem sing ana ing ngendi pedhot angel utawa larang regane. CT pamisah-inti uga migunani kanggo aplikasi pemantauan sementara. Nanging, CT pamisah-inti biasane duwe akurasi luwih murah tinimbang CT solid-inti saka kelas sing padha. Kanggo aplikasi akurasi dhuwur, CT solid-inti luwih disenengi. Produk CT Transformer Saiki pamisah-inti kita dirancang kanggo nyedhiyakake akurasi sing apik nalika nawakake instalasi sing gampang.
Transformer saiki minangka pahlawan tanpa tanda jasa saka sistem pangukuran listrik. Dheweke nyedhiyakake fungsi kritis kanggo ngukur arus dhuwur kanthi akurat nalika njamin safety personel lan peralatan. Kemampuan kanggo nyediakake isolasi galvanik, ngasilake output arus rendah standar, lan beroperasi kanthi andal sajrone kisaran dinamis sing wiyar ndadekake dheweke ora bisa digunakake kanggo aplikasi pemantauan, tagihan, lan perlindungan energi modern. Saka fisika induksi magnetik menyang pertimbangan praktis babagan beban lan jenuh, Transformer CT saiki minangka bukti kekuwatan teknik sing sederhana lan kuat.
Milih CT Transformer Saiki sing tepat kanggo aplikasi sampeyan mbutuhake akurasi, beban, lan syarat sistem kanthi ati-ati. Kanthi mangerteni faktor kasebut, sampeyan bisa mesthekake yen sistem pangukuran nyedhiyakake data sing dipercaya lan akurat sing dibutuhake kanggo manajemen energi sing efektif. IngWenzhou Xifa Electrical Equipment Co., Ltd., kita setya nyedhiyakake CT Transformer Saiki sing berkualitas tinggi sing nyukupi syarat pangukuran sing paling nuntut. Produk kita dirancang lan diprodhuksi kanthi standar sing paling dhuwur, njamin kinerja sing dipercaya sajrone umur instalasi.
-
