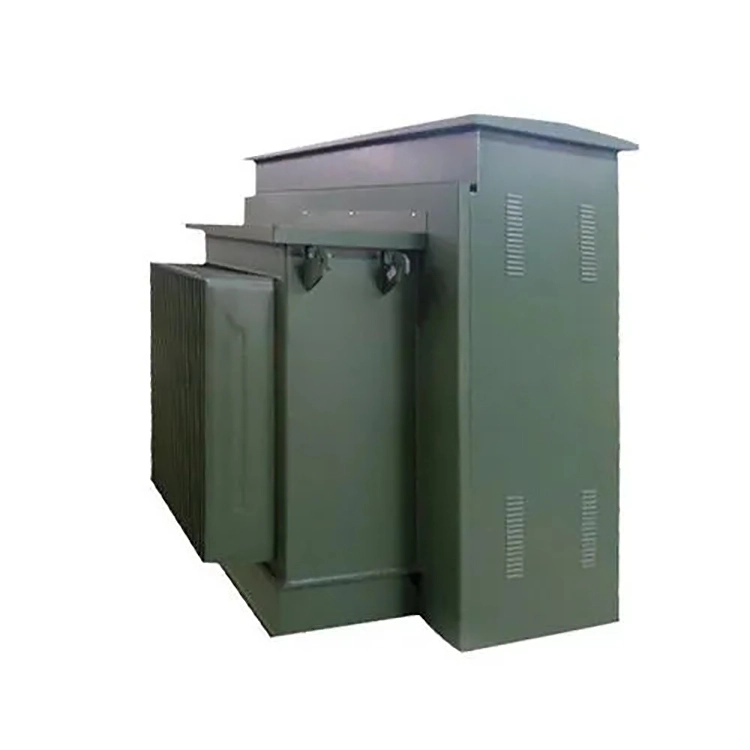

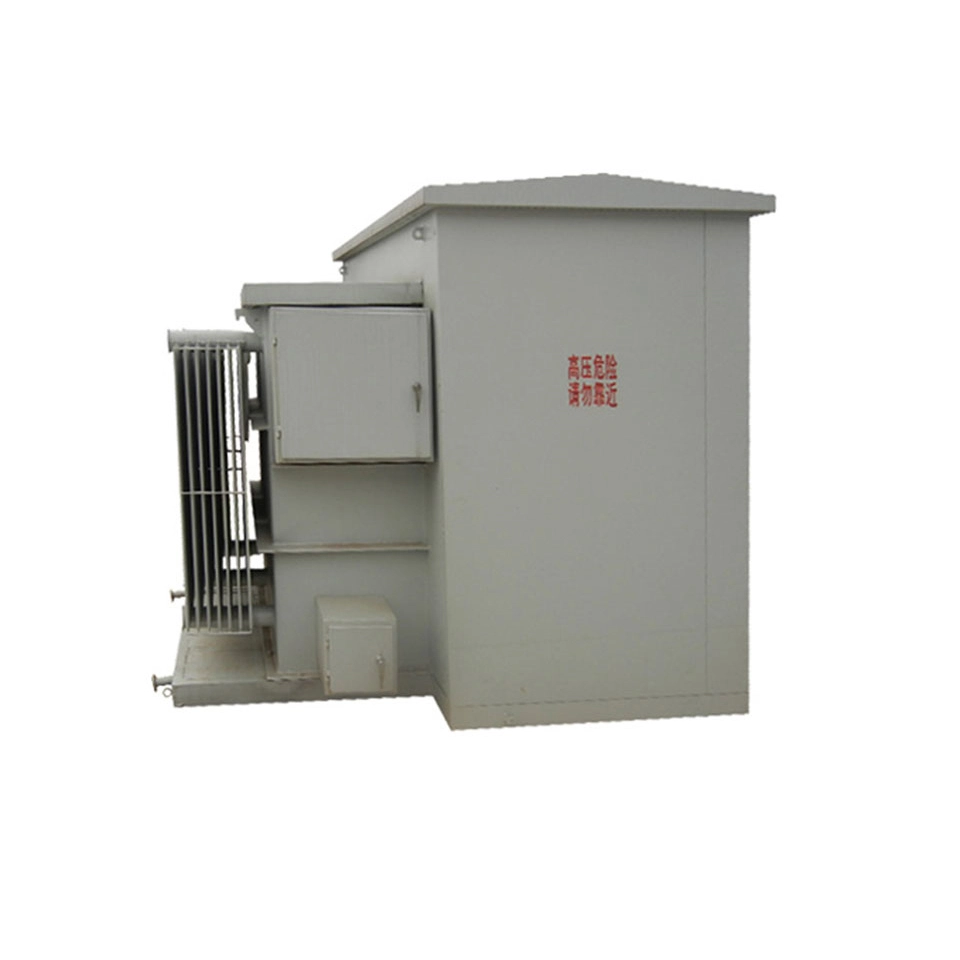

Sambungan Dyn11 Pad Dipasang Transformer 2000kva

Sambungan dyn11 pad mounted transformer 2000kva yaiku trafo distribusi lenga telung fase kanthi desain omah sing dipasang ing pad. Bisa langsung diinstal ing lemah njaba lan digunakake digunakake ing taman industri, Komplek komersial lan jaringan distribusi kutha, etc.

Fitur inti dumunung ing grup vektor Dyn11, sisih voltase dhuwur disambungake ing segi telu (D), sisih voltase kurang disambungake ing lintang (Y) karo titik Neutral diisolasi, lan phase saka voltase kurang voltase lags konco sing saka sisih voltase dhuwur 30 °. Cara sambungan iki menehi kaluwihan unik ing operasi paralel saka macem-macem trafo lan ing suppressing nul urutan saiki.

Ing kondisi operasi sambungan lintang karo grounding titik netral, saiki harmonik katelu kui dening kathah nonlinear (kayata konverter frekuensi, LED nyopir daya Penyetor, UPS ngarep mburi rectifiers) bakal mbentuk daur ulang tertutup ing delta nduwurke tumpukan. Mekanisme tartamtu minangka nderek: Arus harmonik katelu ing phase siji liyane ing syarat-syarat phase wektu lan ora bisa mili metu liwat garis netral ing sisih lintang, nanging bisa sirkulasi ing delta nduwurke tumpukan lan dissipate energi ing wangun panas.

Data sing diukur nuduhake yen trafo 2000kva sing dipasang ing pad dyn11 bisa nyuda tingkat distorsi harmonik katelu ing sisih voltase kurang kira-kira 60% nganti 80%, saéngga kanthi efektif ngresiki gelombang voltase ing bus voltase rendah lan ndawakake umur layanan peralatan elektronik presisi sabanjure.

Parameter teknis:

P: Kanggo trafo 2000kva sing dipasang pad sambungan dyn11, kenapa kudu diwenehi perhatian khusus kanggo metode eliciting titik netral lan kontinuitas grounding tinimbang langsung ngetutake pengalaman trafo kapasitas cilik?

A: Dirating saiki ing sisih voltase kurang saka sambungan dyn11 pad dipasang trafo 2000kva wis nyedhaki 3000A (njupuk 400V minangka conto), kang luwih dhuwur tinimbang peralatan kapasitas cilik umum. Sanajan sambungan Dyn11 bisa ngisolasi arus urutan nol ing sisih voltase dhuwur, titik netral ing sisih voltase kurang kudu tahan arus sing ora seimbang banget. Contone, nalika nyediakake daya kanggo akeh lampu phase siji utawa sirkuit kontrol, arus netral bisa tekan luwih saka 50% saka saiki phase.

Yen laku trafo ngisor 1000kVA wuta diadopsi ing project, nggunakake busbars Neutral tipis utawa mung gumantung ing link grounding siji bakal nimbulaké titik Netral overheat, terminal sambungan kanggo nyawiji, lan malah mimpin kanggo pamindahan titik Neutral abot, kobong metu nomer akeh peralatan siji phase.

Mulane, nalika nggawe pesenan, perlu kanthi jelas nemtokake syarat kasebut: area salib saka busbar netral kudu ora kurang saka 70% saka garis fase (disaranake dadi bagean salib sing padha), lan piring link grounding sing bisa dicopot lan piranti ngawasi kakehan titik netral kudu dilengkapi. Nglirwakake titik iki, sambungan dyn11 pad dipasang trafo 2000kva bisa ngalami kacilakan titik netral burnout ing setengah taun operasi, nalika tes pabrik rutin ora bisa mbabarake bebaya didhelikake iki.
