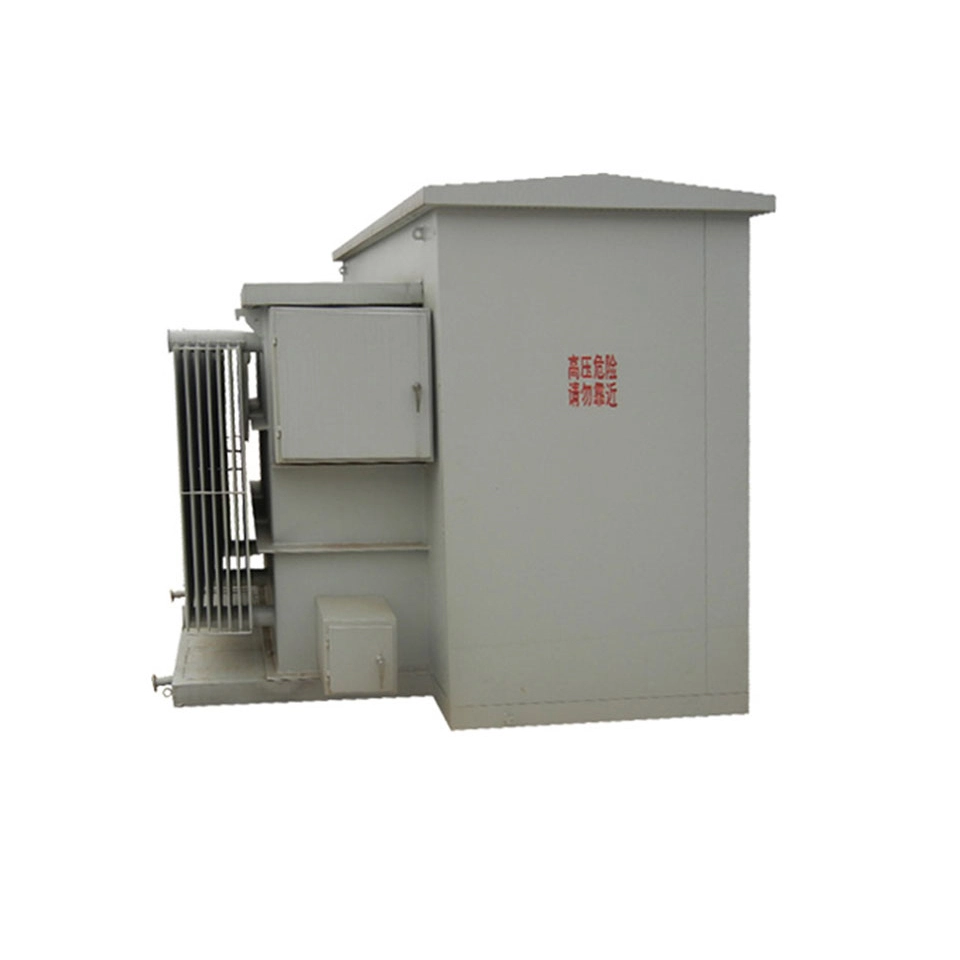

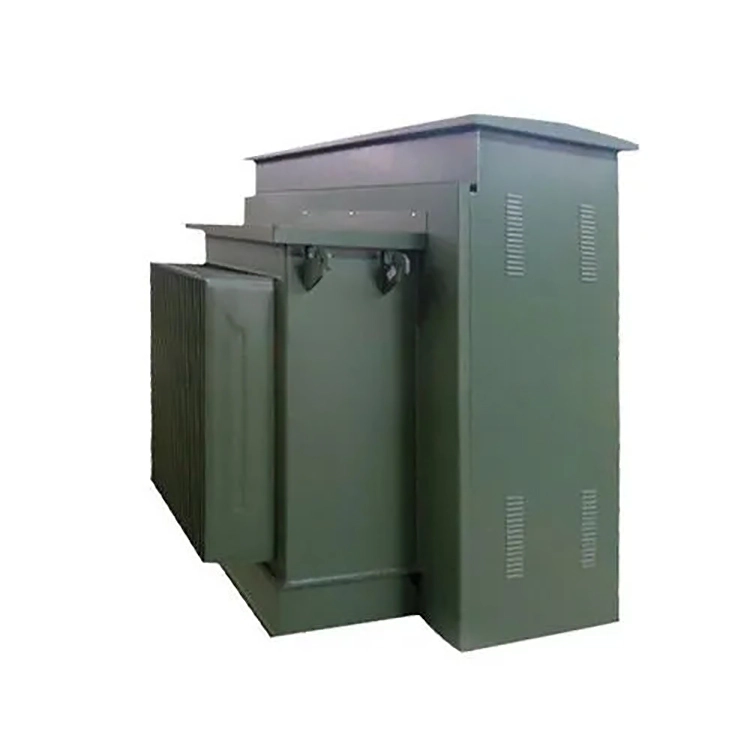

33 0.4kv 1250kva Single Phase Pad dipasang Transformer

33 0.4kv 1250kva single phase pad mounted transformer iku solusi dhuwur sing dirancang khusus kanggo sistem daya lemah gedhe. Fitur casing sing aman lan tahan cuaca lan dilengkapi konfigurasi tanpa kontak listrik utawa kontak langsung, sing ngoptimalake safety personel lan nyegah gangguan ing papan umum. Trafo dipasang pad fase siji 33 0.4kv 1250kva iki tundhuk karo ANSI, standar IEEE lan syarat efisiensi energi, lan bisa ngowahi maksimal 33kV voltase utami dadi voltase sekunder fleksibel, nyedhiyakake kemampuan proteksi sirkuit cendhak sing apik lan operasi sing sepi kanggo aplikasi omah lan komersial sing gedhe.

Parameter teknis:

Ing aplikasi trafo dipasang pad fase tunggal 33 0.4kv 1250kva iki, kenapa 0.4kV biasane digunakake ing sisih voltase sithik tinimbang level voltase liyane?

400V (telung fase) / 230V (fase tunggal) minangka tingkat voltase umum ing sistem distribusi daya voltase cendhek standar IEC, lan akeh digunakake ing aplikasi omah, komersial lan industri ringan. Kanggo peralatan kayata kabinet switch voltase rendah, pemutus sirkuit, lan kabel, piranti kasebut wis diwasa lan duwe rasio kinerja biaya dhuwur ing tingkat 400V. Fase tunggal 230V bisa langsung nyuplai daya menyang lampu biasa, soket lan peralatan rumah tangga tanpa perlu ngurangi voltase tambahan.

0.4kV biasane bisa ditularake liwat jarak 200 nganti 500 meter ing area omah utawa komersial (marem penurunan voltase normal ≤5%). 1250kVA asring digunakake ing titik beban sing luwih gedhe kayata pusat blanja, kampus, pusat medis, kanthi trafo dumunung cedhak karo pusat beban. 0.4kV cukup lan ora mbutuhake voltase sing luwih dhuwur.

Nalika telung kuwi 33 0.4kv 1250kva siji phase pad trafo dipasang digunakake kanggo mbentuk klompok telung phase (total kapasitas 3750kVA), dibandhingake nggunakake siji telung phase trafo saka kapasitas padha. apa bedane utama lan pancegahan babagan distribusi beban, grounding titik netral, lan konfigurasi perlindungan?

Nalika telung 33 0.4kv 1250kva siji phase pad dipasang trafo digunakake ing telung phase konfigurasi, prabédan inti saka siji phase trafo kapasitas padha minangka nderek:

Distribusi beban kudu seimbang banget; Yen ora, kakehan ing fase tartamtu bakal nyebabake panyimpangan abot ing titik netral lan ora bisa diimbangi kaya ing trafo telung fase liwat interaksi medan magnet bebarengan.

Kaping pisanan, kanggo grounding titik netral, titik netral voltase kurang saka telung trafo dipasang pad fase siji 33 0.4kv 1250kva kudu disambungake sacara eksternal lan banjur digarap ing siji titik. Yen ora, arus sirkulasi lan beda potensial lemah bisa kedadeyan. Ing kontras, titik netral saka trafo telung fase langsung diarahake menyang njero lan gampang lan dipercaya kanggo lemah.

Kapindho, ing syarat-syarat pangayoman, saben 33 0.4kv 1250kva siji phase pad dipasang trafo ing klompok phase siji duwe sisih voltase dhuwur sawijining independen diatur karo sekring. Yen ana kesalahan ing siji fase, rong fase liyane isih bisa nyuplai daya. Mula, weker gagal fase kudu ditambahake, lan proteksi urutan nol kudu dirancang khusus kanggo sisih voltase sithik. Beda, trafo telung fase biasane duwe trip manunggal, lan koordinasi proteksi luwih gampang.

Sakabèhé, 33 0.4kv 1250kva siji phase pad dipasang trafo klompok fleksibel ing expansion, trep ing transportasi, nanging nduweni pangayoman Komplek, syarat sing luwih dhuwur kanggo imbangan mbukak, lan total biaya lan area lantai luwih gedhe. Cocog kanggo konstruksi bertahap utawa skenario kanthi beban fase siji minangka beban utama.

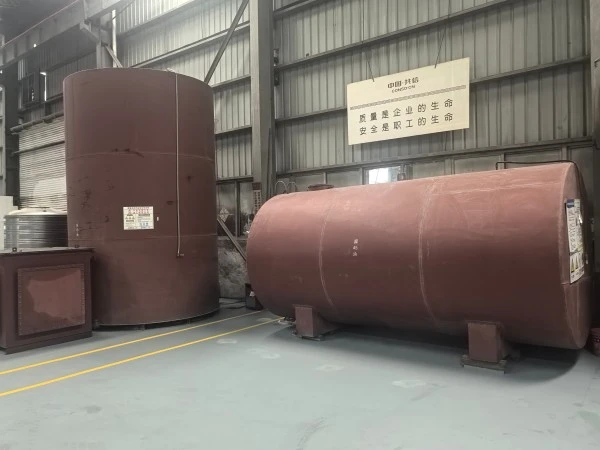

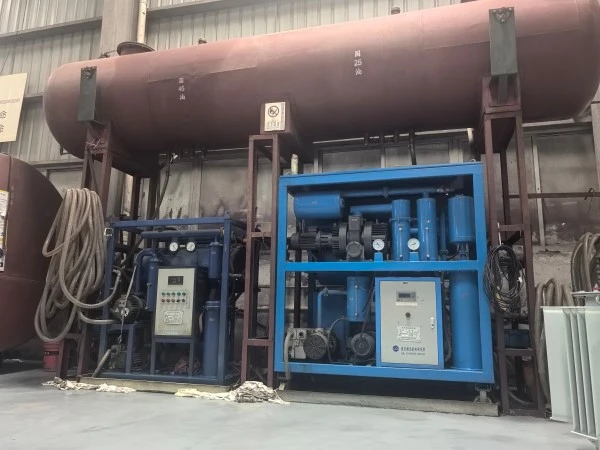

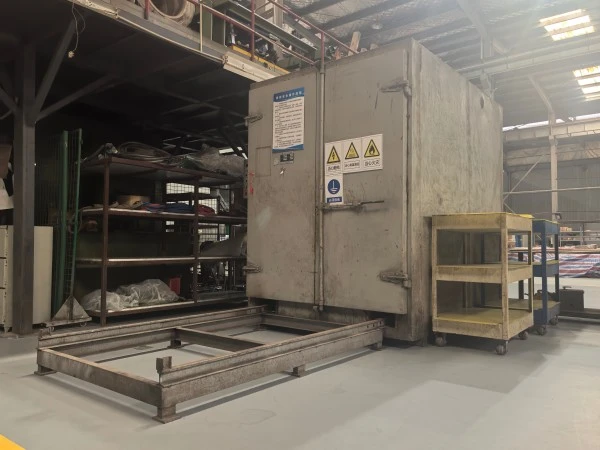

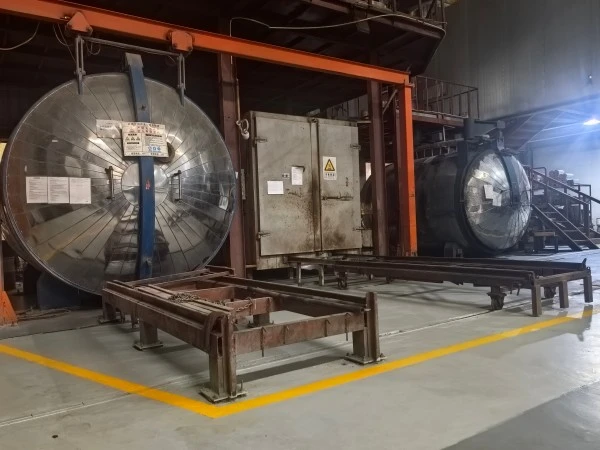

prabotan

Detail Produk

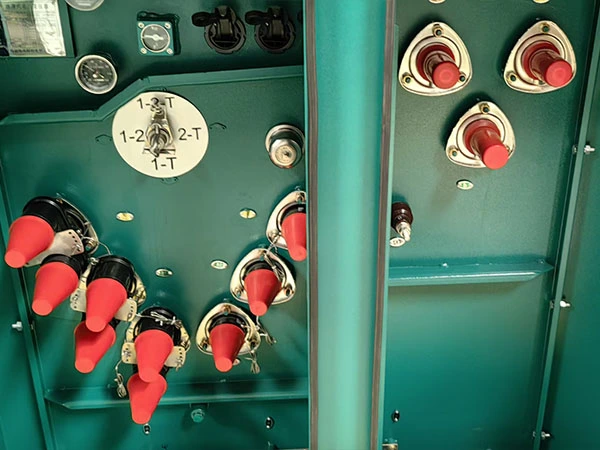

Tipe Ring

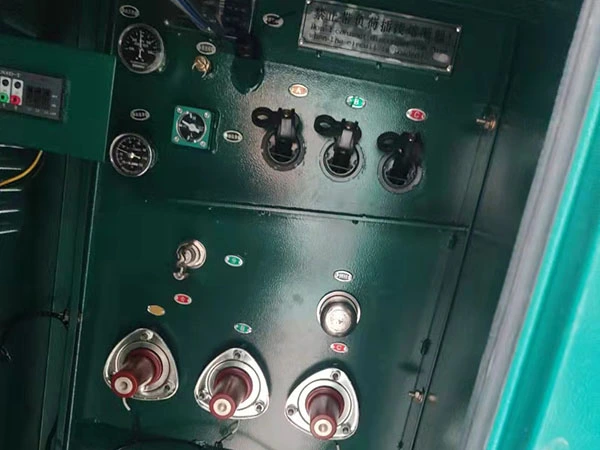

Tipe Terminal

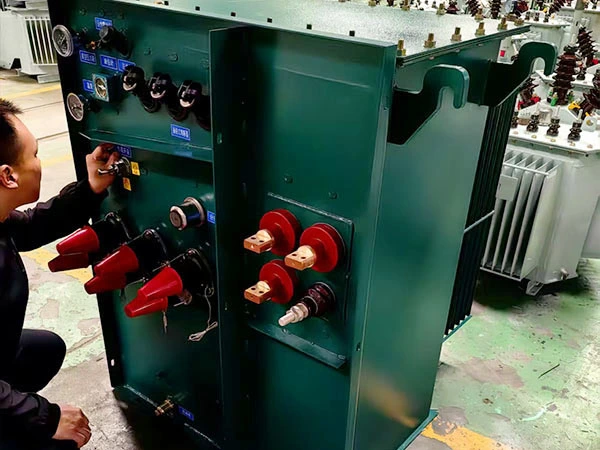

Body Transformer Kab

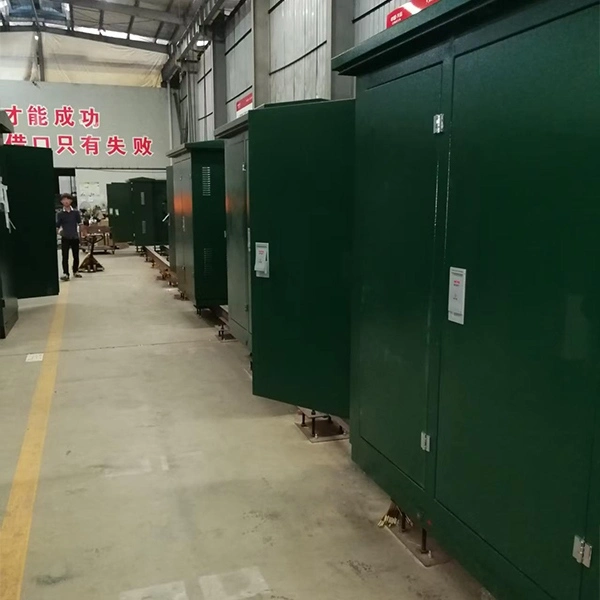

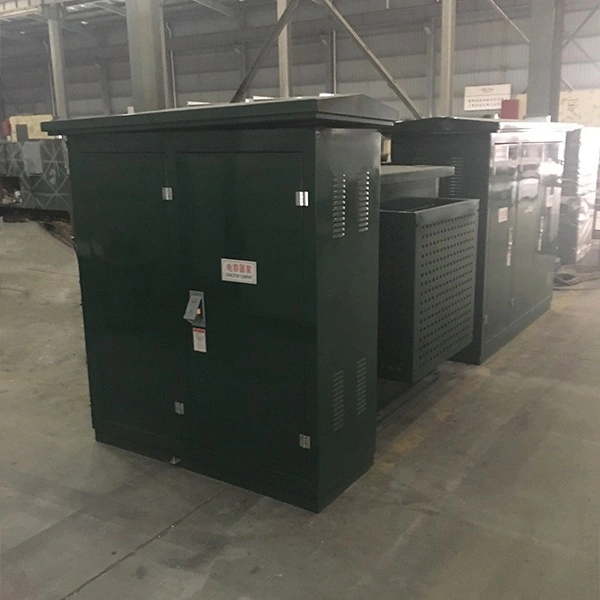

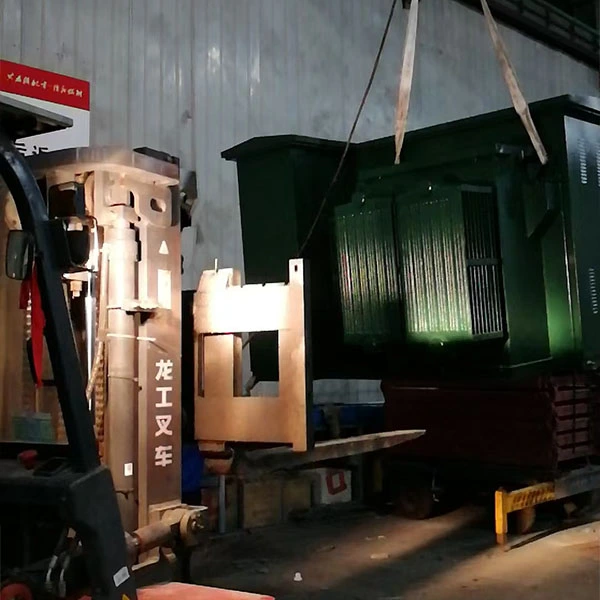

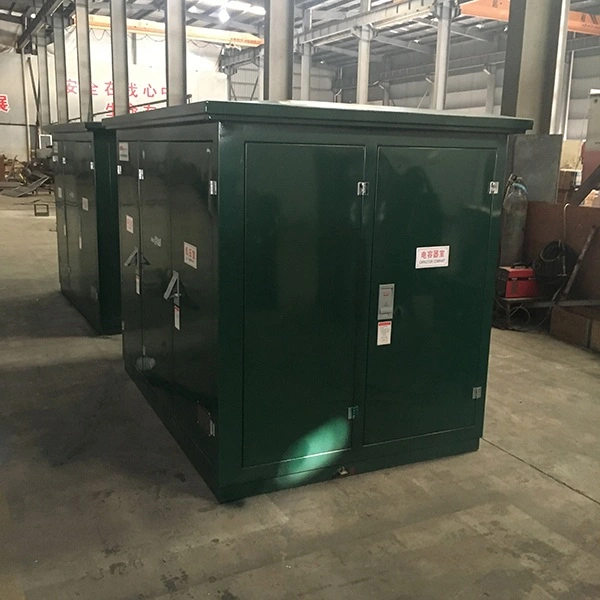

Produk ing Proses

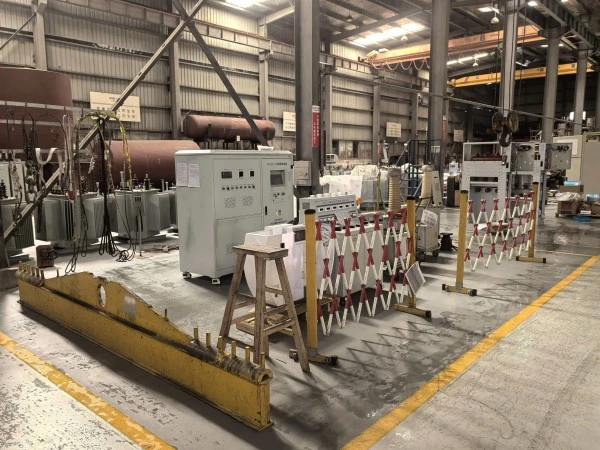

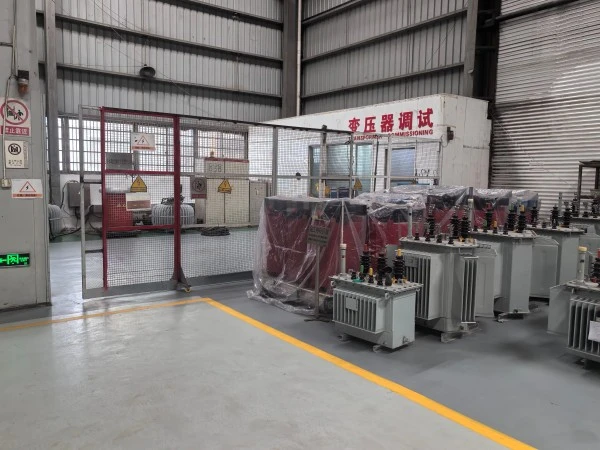

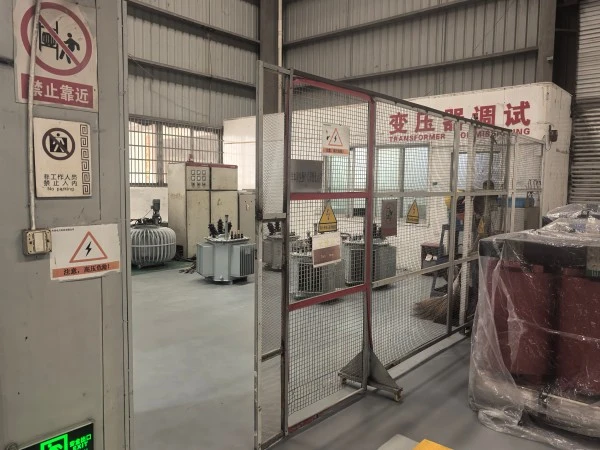

Pusat Tes

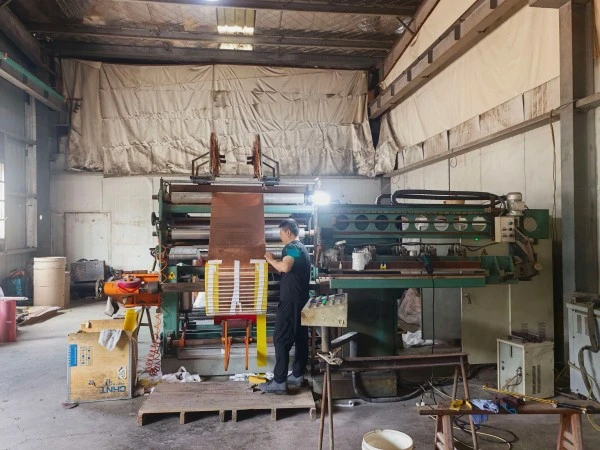

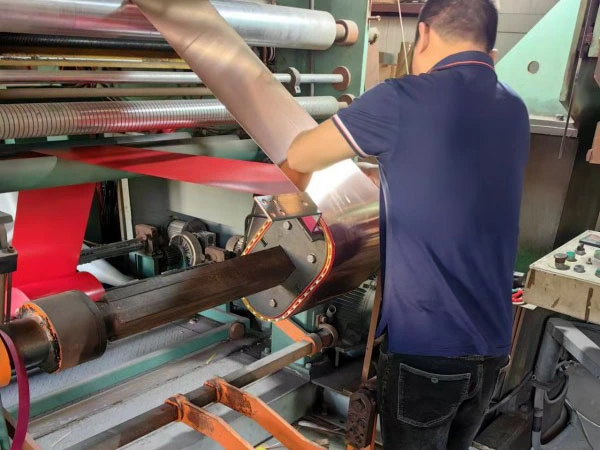

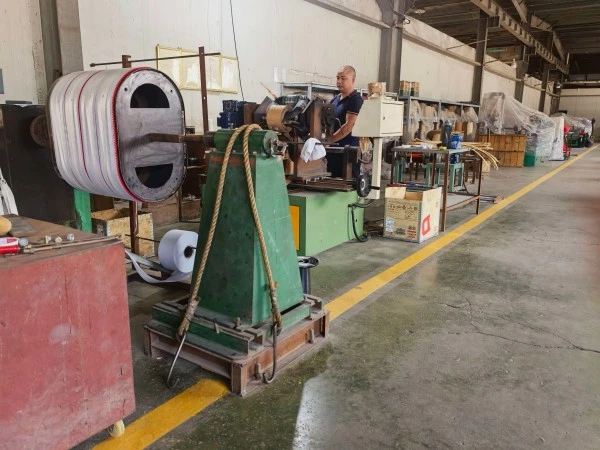

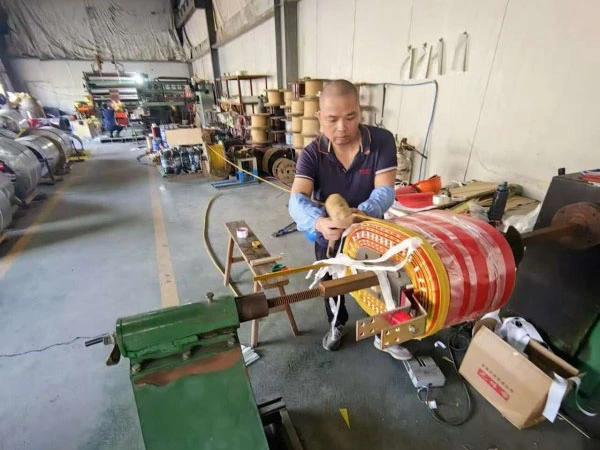

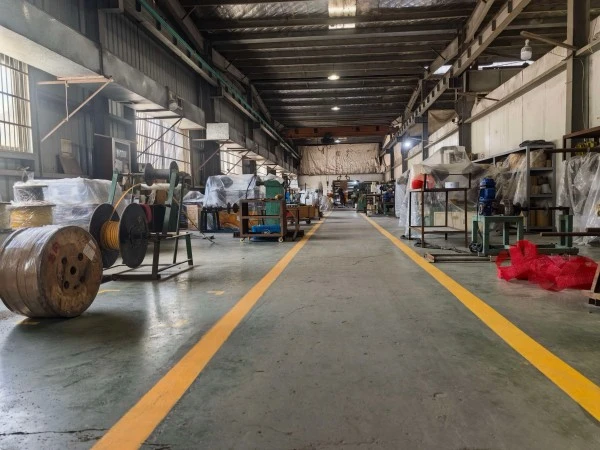

Bengkel Winding
