100 Amp 4 Pole Isolator Ngalih

Wenzhou XiFa Electric Power Equipment Co., Ltd minangka pabrik sing bisa dipercaya kanggo ngasilake switch isolator 100 amp 4 pole solid. Perusahaan kasebut nggunakake resin epoksi utawa plastik termoset minangka bahan insulasi kanggo nyedhiyakake insulasi efektif ing antarane bagean konduktif lan nyegah sirkuit cendhak fase menyang fase. Lan kontak kasebut bisa dadi tembaga konduktivitas dhuwur utawa campuran tembaga sing dilapisi salaka kanggo njamin sambungan sing dipercaya lan pedhot sirkuit, kanthi plating perak nyuda resistensi, pemanasan, lan oksidasi. Tambahan, kanggo saben saklar isolator 100 amp 4 pole sing didol, tim teknis bakal mangsuli pitakon saka klien sajrone 24 jam.

Kirim Pitakonan

Deskripsi Produk

Saklar isolator 100 amp 4 kutub minangka piranti saklar listrik sing dirancang kanggo medhot sirkuit lan mateni sumber daya. Iku kasusun saka papat kutub kapisah, kalebu loro terminal input lan loro terminal output. Kanthi nyediakake pedhot dipercaya, saklar isolator 100 amp 4 pole njamin keamanan personel lan peralatan.

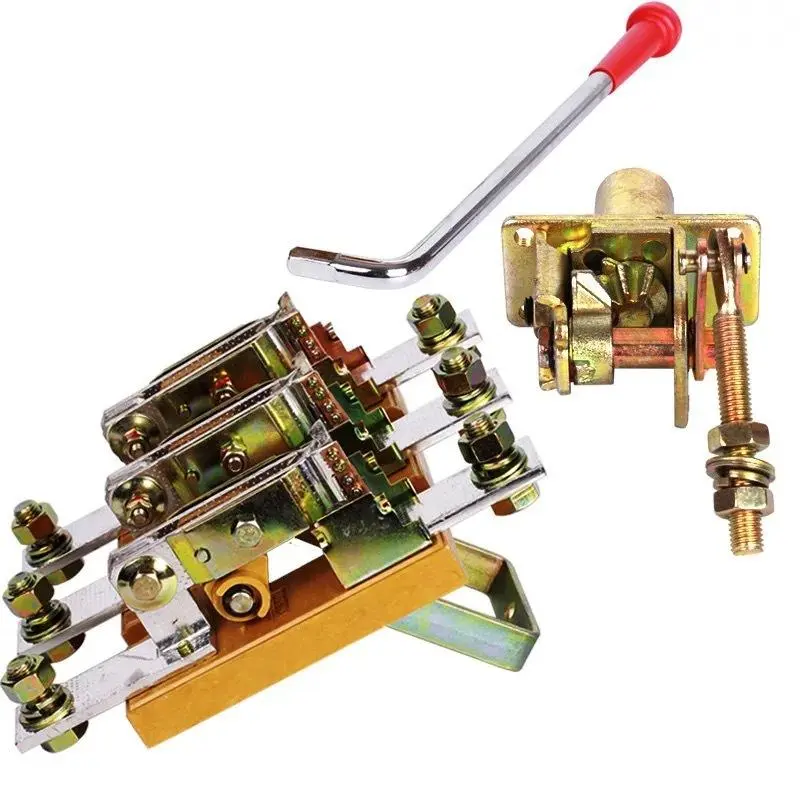

Saklar isolator 100 amp 4 pole biasane digawe saka telung bagean utama: enclosure, mekanisme operasi, lan komponen listrik. Enclosure digawe saka bahan insulasi kanggo nyegah bocor saiki lan kejut listrik. Mekanisme operasi ngidini saklar dibukak utawa ditutup kanthi manual, dene komponen listrik kalebu kutub, terminal sambungan, lan unsur konduktif liyane.

Aplikasi umum saklar isolator 100 amp 4 kutub:

1.Sistem Daya: Digunakake kanthi wiyar ing gardu lan jaringan distribusi, switch isolator 100 amp 4 pole medhot utawa ngalihake aliran daya, mbantu njaga operasi jaringan sing aman lan stabil.

Instalasi 2.Industrial: Ditrapake ing kontrol mesin lan sistem otomatisasi, 100 amp 4 pole isolator switch nyedhiyakake pedhot daya sing aman sajrone pangopènan, njamin pangayoman buruh lan peralatan.

3. Sistem Transportasi: Ing ril sepur, metro, lan infrastruktur transportasi liyane, saklar digunakake kanggo ngisolasi sirkuit listrik, ngamanake safety kanggo penumpang, staf, lan peralatan.

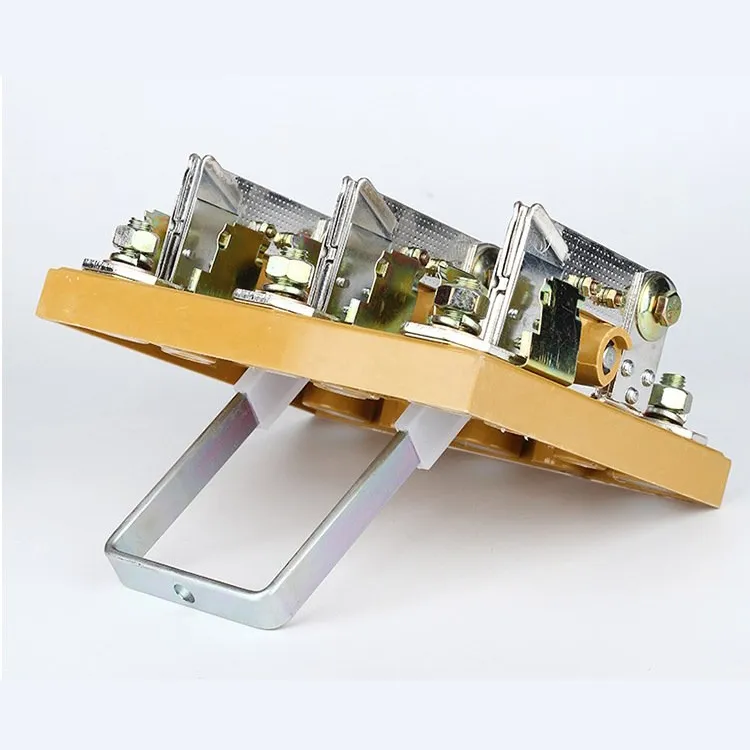

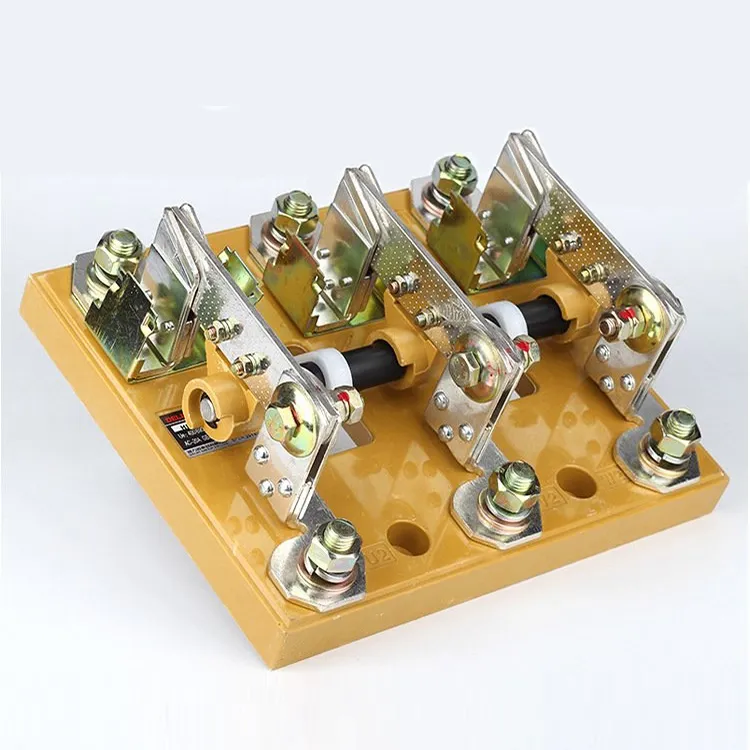

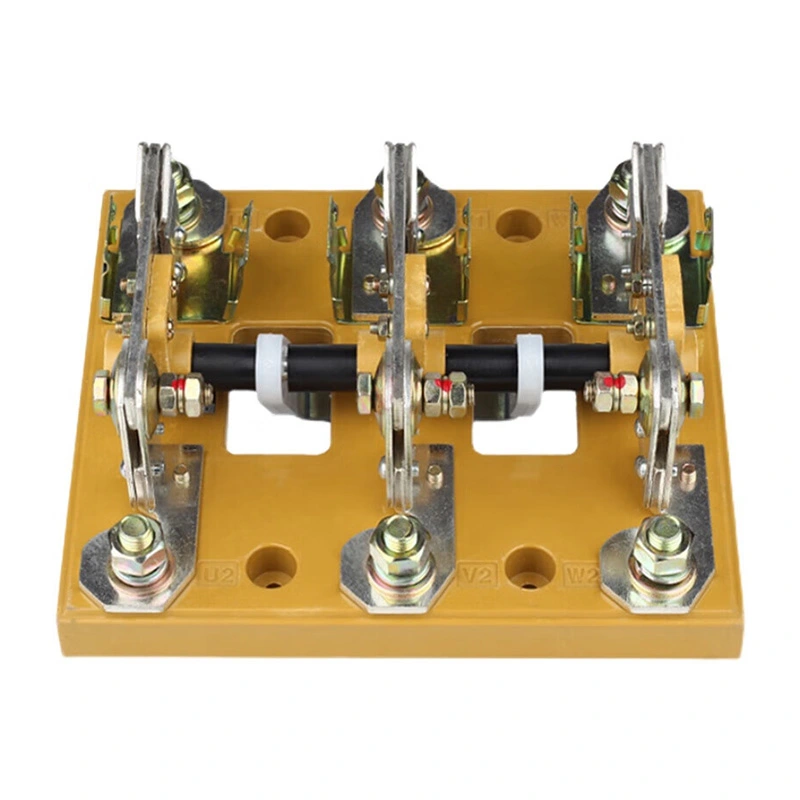

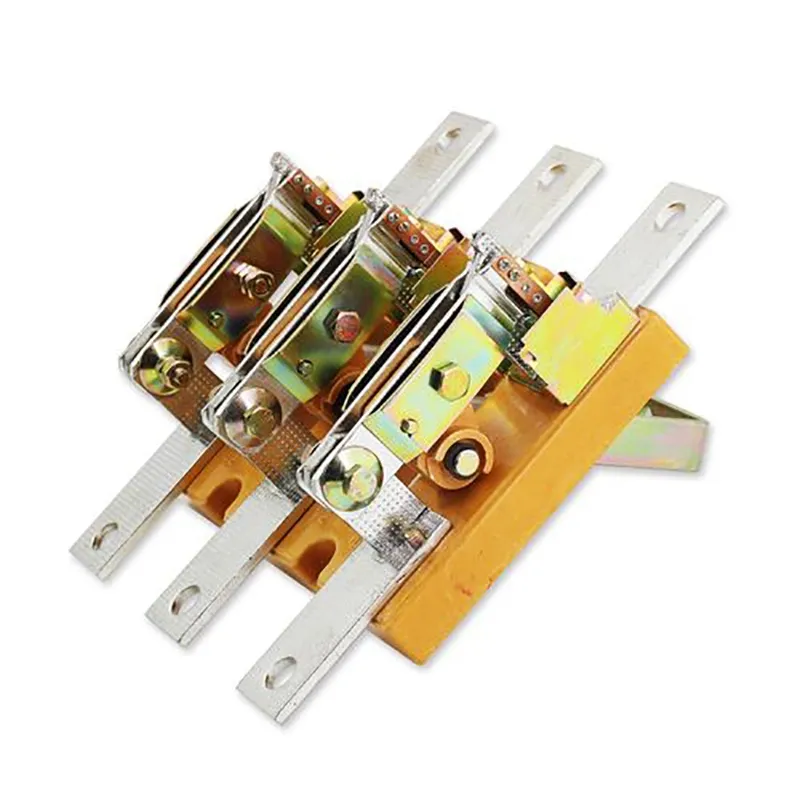

100 Amp 4 Pole Isolator Switch

Parameter produksi:

lth (A)	125A	160A	200A	250A	315A	400A	500A	630A	1000A	1250A	1600A	2000A	2500A	3150A	4000A
Ui(V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Kekuatan dielektrik (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Uimp (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
Arus Kerja le(A)
400 V AC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400 V AC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400 V AC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750V AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750 V AC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750 V AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220 V DC 21	125	160	200	250	315	400	500	630
220 V DC 22	125	160	200	250	315	400	400	500
220 V DC23	125	125	160	200
440V DC21	100	125	160	200	315	400	400	500
440V DC22	100	125	160	200	315	400	400	500
440V DC23	100	125	160	200
Daya Motor (KW)
400V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
lcw (KA Rms,0.1S/1.0S)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
Nggawe lan Breaking Kapasitas
lcn(A Rms) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A Rms) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm(Nilai Puncak KA)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
Umur Mekanik (wektu)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
Urip Listrik (wektu)
Ue=660V Rated Saiki le
COS∮＝0.95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮＝0.65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮＝0.35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
Bobot (kg)
3 kutub	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 kutub	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
Torsi Operasi (Nm)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

Jinis		Ukuran Rangka (mm)						ukuran instalasi (mm)
Jinis		A	B	C	C1	D	G	a	b	Φc	H	K	M
HD13-100	3P	210	190	80	160	80	250	80	160	Φ7	90	82	M8
HD13-100	4P	290	190	80	160	80	250	160	160	Φ7	90	82	M8
HD13-200	3P	210	190	80	160	80	250	80	160	Φ7	90	82	M8
HD13-200	4P	290	190	80	160	80	250	160	160	Φ7	90	82	M8
HD13-400	3P	240	205	92	180	90	250	90	160	Φ7	88	82	M12
HD13-400	4P	330	205	92	180	90	250	180	160	Φ7	88	82	M12
HD13-600	3P	270	300	100	188	100	250	100	160	Φ9	88	82	M16
HD13-600	4P	370	300	100	188	100	250	200	160	Φ9	88	82	M16
HD13-1000	3P	325	315	116	226	120	250	120	160	Φ9	85	78	2-M12
HD13-1000	4P	450	315	116	226	120	250	240	160	Φ9	85	78	2-M12
HD13-1500	3P	360	355	125	238	130	250	130	160	Φ11	85	78	4-M12
HD13-1500	4P	490	355	125	238	130	250	260	160	Φ11	85	78	4-M12
HD13-2000	3P	360	355	125	238	130	250	130	160	Φ11	85	78	4-M12
HD13-2000	4P	490	355	125	238	130	250	260	160	Φ11	85	78	4-M12

Jinis	A	B	C	D	E	F	H	Φa	Φb	G
HD13-2000	520	350	170	180	48	36	277.5	12	9	250
HD13-3000	600	390	200	180	60	40	233	16	11	250

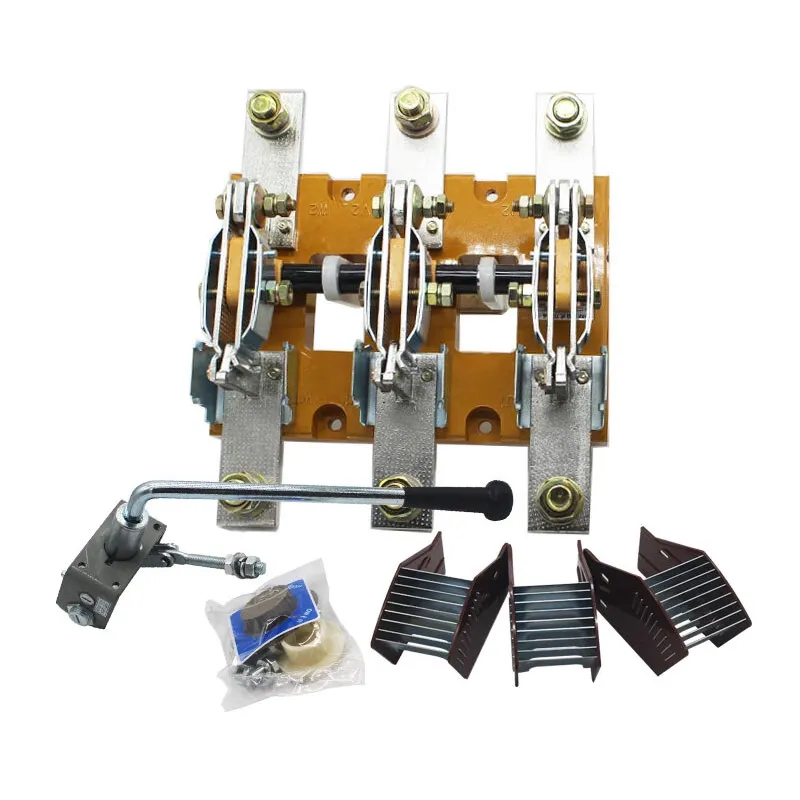

100 Amp 4 Pole Isolator Switch

FAQ produksi:

P: Apa saklar isolator 100 amp 4 kutub?

A: Iki minangka saklar manual sing dirancang kanggo medhot sistem papat kabel kanthi aman, biasane telung fase plus netral, saka sumber daya. Dirating ing 100 amps, menehi titik isolasi katon lan dipercaya kanggo tujuan pangopènan lan safety.

P: Kepiye bedane switch isolator 100 amp 4 kutub karo switch isolator 100 amp 3 kutub?

A: Isolator 3 kutub mung medhot garis telung fase. Isolator 4 kutub medhot telung fase lan fase netral bebarengan, njamin isolasi sirkuit total. Iki nyuda risiko aliran arus residual lan nyedhiyakake safety sing luwih dhuwur ing aplikasi tartamtu.

P: Apa keuntungan utama nggunakake saklar isolator kutub 100A 4?

A: Kauntungan utama kalebu pedhot lengkap fase lan netral, desain kompak sing ngirit ruang, gampang dipasang, lan linuwih. Nyedhiyakake titik break sing jelas lan katon sing nambah safety sajrone pangopènan.
