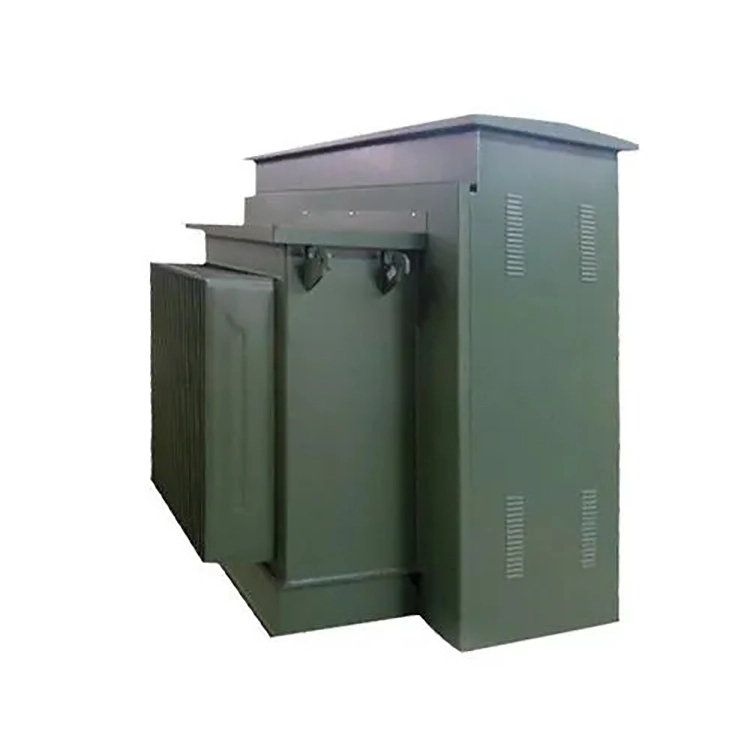

2.5mva Mineral Oil Pad dipasang Transformer Daya

Wenzhou XiFa Electric Power Equipment Co., Ltd minangka basis produksi profesional kanggo trafo, khusus ing trafo kecemplung minyak S11 / S13, trafo jinis garing SCB, lan trafo khusus non-standar. Kanthi pakaryan sing apik banget lan kontrol kualitas sing ketat, trafo daya sing dipasang pad minyak mineral 2.5mva efisien energi, duwe kapasitas bantalan beban sing kuat, cocog kanggo macem-macem skenario panggunaan daya. Kita ndhukung pangolahan khusus, lan produk kasebut didol menyang pirang-pirang negara ing saindenging jagad, lan bisa nyedhiyakake peralatan sumber daya sing berkualitas lan layanan sing diiringi kanggo para pelanggan ing omah lan ing luar negeri.

Kirim Pitakonan

Deskripsi Produk

Minyak mineral dadi insulasi lan medium pendinginan, lan minangka pilihan cairan insulasi sing paling tradisional lan diwasa ing industri trafo daya. Dadi trafo daya sing dipasang ing bantalan minyak mineral 2.5mva nduweni kinerja insulasi listrik sing apik, konduktivitas termal sing apik, lan kaluwihan efektifitas biaya. Dibandhingake karo cairan insulasi alternatif kayata ester alami, sanajan lenga mineral nduweni titik nyala sing luwih murah, cairan suhu sing luwih murah lan linuwih ing wilayah sing adhem sajrone operasi.

Ing plug in trafo ndhukung rong jinis baris mlebu: Kapisan iku jinis pakan jaringan ring, kang dilengkapi karo rong set bushings utami (total 6, kanggo loro garis mlebu lan metu) lan ngalih mbukak papat posisi internal. Bisa nyambung trafo ing seri kanggo sirkuit jaringan ring, mbisakake isolasi fault lan non stop pangopènan. Trafo daya sing dipasang ing bantalan minyak mineral 2.5mva biasane disaranake kanggo konfigurasi iki. Jinis feeder radial mung dilengkapi siji bushing utama lan nyedhiyakake sumber daya siji baris, kanthi biaya sing luwih murah nanging nyuda linuwih.

Impedansi sirkuit cendhak minangka parameter penting saka trafo, kanthi langsung mengaruhi tingkat arus sirkuit cendhak lan tingkat regulasi voltase. Nilai impedansi khas trafo daya sing dipasang pad yaiku 5,0% nganti 7,5%, lan nilai target desain biasane disetel ing 5,75%. Impedansi 5,75% tegese nalika sirkuit cendhak telung fase ana ing sisih sekunder, arus hubung singkat kira-kira 1/0,0575 saka arus sing dirating, yaiku kira-kira 17,4 kali arus sing dirating. Njupuk sisih voltase kurang 400V minangka conto, saiki dirating kira-kira 3608A, lan short circuit saiki kira-kira 62.8kA, kang ing sawetara sing switchgear voltase medium bisa tahan.

Sajrone beban lengkap, penurunan voltase kira-kira 5,75%, sing bisa ditampa kanggo beban industri umum. Miturut standar IEC 60076, trafo daya sing dipasang ing bantalan minyak mineral 2.5mva nduweni kemampuan sirkuit cendhak kanggo nahan efek termal lan efek stabilitas dinamis.

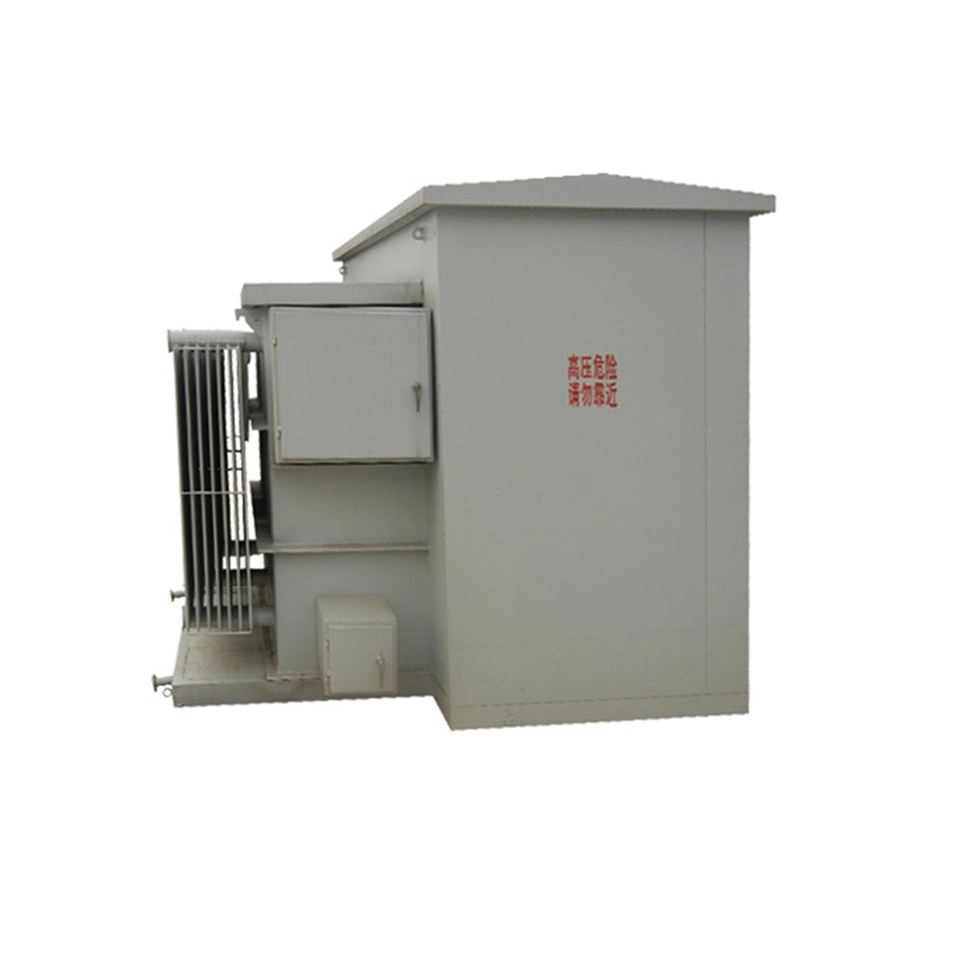

2 5mva Mineral Oil Pad Mounted Power Transformer

Parameter teknis:

Jeneng produk	2.5mva pad oli mineral dipasang trafo daya
Frekuensi	50 Hz / 60 Hz
Tegangan utami	Nilai umum: 12,47 kV, 13,8 kV, 24,94 kV, 34,5 kV
Tegangan Sekunder	208Y/120 V, 480Y/277 V, 400Y/231 V, 600Y/347 V
Impedansi Sirkuit Pendek	5,75%
Metode Cooling	ONAN (Konfigurasi standar) / ONAF (Upgrade opsional)
Ora Mundhut	≤ 2700 W
Mundhut Mundhut	≤ 15500 W nganti 26500 W

P: Kanggo trafo daya sing dipasang ing bantalan minyak mineral 2.5mva, kenapa isih kudu digatekake yen ora kelangan beban nalika digunakake ing kahanan sing entheng utawa ora ana beban kanggo wektu sing suwe?

A: Amarga mundhut tanpa beban utamane dumadi saka rong bagean: Kaping pisanan, mundhut histeresis: mundhut energi nalika inti wesi bola-bali dimagnetisasi ing medan magnet bolak-balik. Kapindho, mundhut saiki eddy: mundhut panas sing disebabake arus sirkulasi sing disebabake ing inti wesi kanthi medan magnet bolak-balik.

Sanajan sisih sekunder trafo daya wis mbukak sirkuit lengkap utawa ora mbukak, sisih utama tetep nganggo jumlah sing tetep tanpa mundhut beban. Lan mundhut tanpa beban nyebabake tagihan listrik sing bisa diukur lan terus-terusan. Kanggo skenario kanthi wektu mlaku luwih saka 3000 jam, nalika milih model, prioritas kudu diwènèhaké marang sing ora mundhut beban sing luwih murah (kayata nggunakake lembaran baja silikon sing orientasi konduktivitas magnetik dhuwur utawa inti paduan amorf). Sanajan biaya pengadaan wiwitan mundhak 15 nganti 20%, prabédan kasebut bisa dibalekake liwat penghematan biaya listrik sajrone rong taun.
