A CurrTransformer (CT)minangka komponen kritis ing sistem listrik lan daya modern, mbisakake pangukuran arus sing akurat, proteksi sistem, lan ngawasi energi tanpa kontak listrik langsung. Milih CT sing tepat penting kanggo njamin safety, akurasi, lan linuwih sistem jangka panjang.
Ing pandhuan sing jero iki, kita njelajah cara kerja trafo saiki, macem-macem jinis CT, kritéria pilihan utama, kelas akurasi, praktik paling apik instalasi, lan aplikasi ing donya nyata. Apa sampeyan ngrancang sistem tenaga industri, nganyarke ngawasi energi, utawa milih CT kanggo relay proteksi, artikel iki bakal mbantu sampeyan nggawe keputusan sing tepat.
A Transformator Arus (CT)minangka trafo instrumen sing dirancang kanggo nyuda nilai arus bolak-balik (AC) dhuwur menyang tingkat sing luwih murah lan standar sing bisa diukur utawa dipantau kanthi aman kanthi meter, relay proteksi, utawa piranti kontrol.
CT digunakake akeh ing:
Kanthi nggunakake induksi elektromagnetik, CT nyedhiyakake isolasi listrik ing antarane sirkuit voltase dhuwur lan peralatan pangukuran voltase rendah, kanthi signifikan ningkatake safety sistem.
Prinsip operasi trafo saiki adhedhasarHukum Faraday induksi elektromagnetik. Nalika saiki mili liwat konduktor utami, iku njedulake kolom Magnetik watara inti. Fluks magnetik iki nyebabake arus proporsional ing gulungan sekunder.
Contone, CT dirating ing1000A: 5ANgonversi 1000 ampere arus primer dadi 5 ampere sing bisa diatur kanggo instrumen pangukuran.
CT Window nduweni bukaan bunder sing dilewati konduktor utama. Padha kompak, dipercaya, lan umume digunakake ing switchgear lan panel distribusi.
CT inti pamisah bisa diinstal tanpa medhot konduktor utami, nggawe padha becik kanggo retrofitting sistem ana lan audit energi.
Bar-jinis CT nggunakake konduktor utami dibangun ing lan dirancang kanggo aplikasi dhuwur-saiki karo kekuatan mechanical banget.

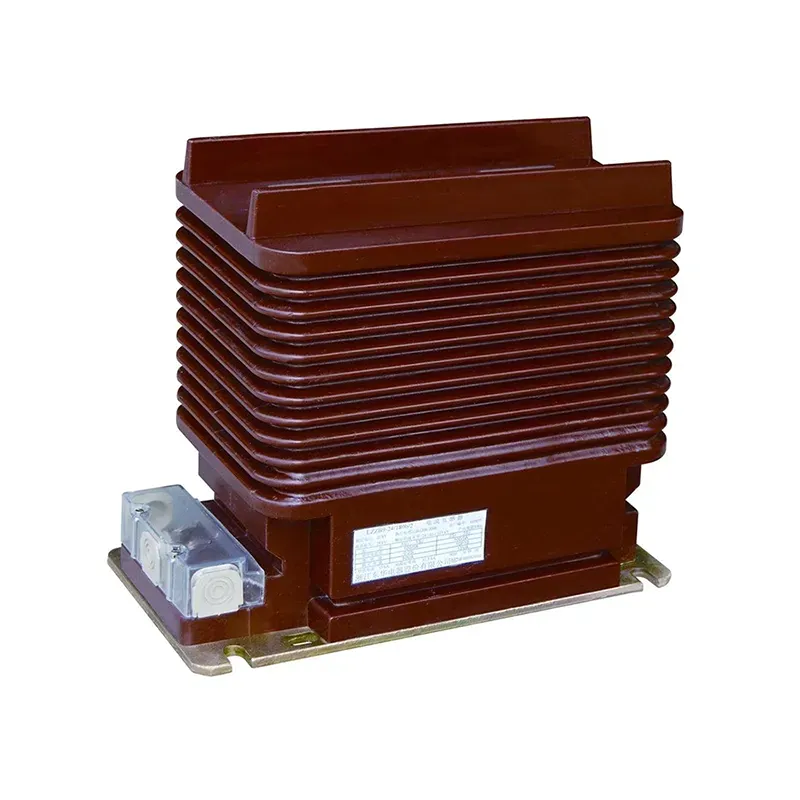

CT iki kalebu macem-macem giliran ing nduwurke tumpukan utami lan digunakake kanggo aplikasi pangukuran low-saiki, akurasi dhuwur.
Milih CT sing tepat mbutuhake keseimbangan kinerja, safety, lan biaya. Ing ngisor iki minangka kritéria sing paling penting kanggo ditimbang:
Pilih CT kanthi rating saiki utama sing cocog utawa rada ngluwihi arus operasi maksimum sistem sampeyan.
Kelas akurasi nemtokake persis carane CT ngasilake arus utami. Iki penting banget kanggo sistem tagihan lan proteksi.
Beban nuduhake beban total (ing VA) sing disambungake menyang CT sekunder. Ngluwihi beban sing dirating nyuda akurasi lan bisa nyebabake overheating.
Produsen kayaXiFanyedhiyakake solusi CT sing disesuaikan kanggo cocog karo syarat sistem tartamtu, njamin kinerja optimal lan linuwih jangka panjang.
Kelas akurasi nemtokake kesalahan sing diidini saka CT ing kahanan tartamtu.
Milih kelas akurasi sing bener njamin tundhuk karo standar kayata IEC lan IEEE, nalika njaga efisiensi sistem.
Ing prasarana daya modern, CT duwe peran penting kanggo ngawasi cerdas lan strategi pangopènan prediktif.
Instalasi sing tepat penting kanggo njamin operasi CT sing aman lan akurat.
Instalasi sing salah bisa nyebabake overvoltages mbebayani lan maca sing ora akurat.
| Tipe CT | Kaluwihan Utama | Aplikasi Khas |
|---|---|---|
| Jendela CT | Kompak lan ekonomis | Panel switchgear |
| Pisah inti CT | Instalasi gampang | Retrofitting energi |
| Bar-Tipe CT | Kapasitas saiki dhuwur | Gardu induk |
| CT tatu | Akurasi dhuwur | Pangukuran low-saiki |
CT sekunder sing mbukak sirkuit bisa ngasilake voltase dhuwur sing mbebayani, nyebabake risiko keamanan sing serius lan peralatan sing bisa ngrusak.
CT tradisional dirancang kanggo arus AC mung. Kanggo pangukuran DC, sensor Hall-effect dibutuhake.
Kanthi instalasi lan kahanan operasi sing tepat, CT sing berkualitas bisa tahan 20-30 taun utawa luwih.
Ora mesthi. Akurasi sing luwih dhuwur nambah biaya. Kelas akurasi kudu cocog karo syarat nyata aplikasi.
Milih sing benerTransformator Arus (CT)minangka langkah penting kanggo ngrancang sistem listrik sing aman, efisien, lan dipercaya. Kanthi mangerteni jinis CT, kelas akurasi, lan syarat aplikasi, insinyur lan perancang sistem bisa ningkatake kinerja lan nyuda resiko operasional.
Yen sampeyan nggoleki solusi trafo saiki sing dipercaya lan disesuaikan,XiFanawakake macem-macem produk CT sing dirancang kanggo akurasi, daya tahan, lan tundhuk karo standar internasional.
Kanggo sinau luwih lengkap babagan milih trafo saiki sing cocog kanggo proyek sampeyan utawa njaluk dhukungan teknis,hubungi kitadina iki lan ayo para ahli mbantu sampeyan nguatake sistem kanthi yakin.
