Power Transformer njaba 10 Mva 33 kanggo 6,6 Kv

Wenzhou Xifa Electric Power Equipment Co., Ltd. minangka perusahaan sing bisa nyedhiyakake trafo menyang saindenging jagad. Transformator daya ruangan 10 mva 33 nganti 6,6 kv nawakake transmisi lan distribusi listrik sing efisien lan dipercaya. Iki minangka pilihan sing cocog kanggo perusahaan lan tambang sing mbutuhake sumber daya sing dipercaya lan stabil. Desain transformator daya ruangan iki 10 mva 33 nganti 6,6 kv cocok kanggo suhu dhuwur lan kondisi cuaca sing ekstrem, njamin sumber daya sing stabil sanajan ing lingkungan sing atos.

Kirim Pitakonan

Deskripsi Produk

Trafo daya outdoor 10 mva 33 nganti 6,6 kv kanthi kapasitas 10 mva lan kisaran voltase 33 nganti 6,6 kv, yaiku jinis trafo daya outdoor. Tegangan sing dirating yaiku 10 mva, kanthi sisih voltase dhuwur 33 kv lan sisih voltase sithik 6,6 kv. Iki minangka peralatan trafo ukuran medium utama kanggo perusahaan industri lan pertambangan uga taman industri, lan tundhuk karo standar IEC. Transformator daya ruangan 10 mva 33 nganti 6,6 kv utamane nyimpulake gulungan, inti wesi lan lenga insulasi telung bagean.

Windings minangka bagean listrik saka trafo. Biasane digawe kanthi nduwurke tumpukan kabel tembaga warata utawa kawat tembaga bunder ing cetakan nduwurke tumpukan. Gulungan dipasang ing kolom inti wesi saka trafo daya njaba 10 mva 33 nganti 6,6 kv. Gulungan voltase kurang ana ing lapisan njero, lan gulungan voltase dhuwur dipasang ing njaba gulungan voltase sithik. Antarane gulungan voltase kurang lan inti wesi, lan ing antarane gulungan voltase dhuwur lan gulungan voltase kurang, bahan insulasi digunakake kanggo nggawe lengen klambi kanggo misahake, supaya entuk insulasi.

Inti wesi minangka bagean jalur magnet utama saka trafo daya ruangan 10 mva 33 nganti 6,6 kv. Biasane digawe kanthi numpuk silikon sing ngemot lembaran baja silikon sing digulung panas utawa adhem kanthi kekandelan 0,35 utawa 0,5 mm lan dilapisi cat insulasi. Inti wesi dipérang dadi rong bagéan: kolom inti wesi lan yoke. Kolom inti wesi dilengkapi karo nduwurke tumpukan, lan rakit digunakake kanggo nutup sirkuit Magnetik. Wangun dhasar saka struktur inti wesi kalebu jinis jantung lan jinis cangkang.

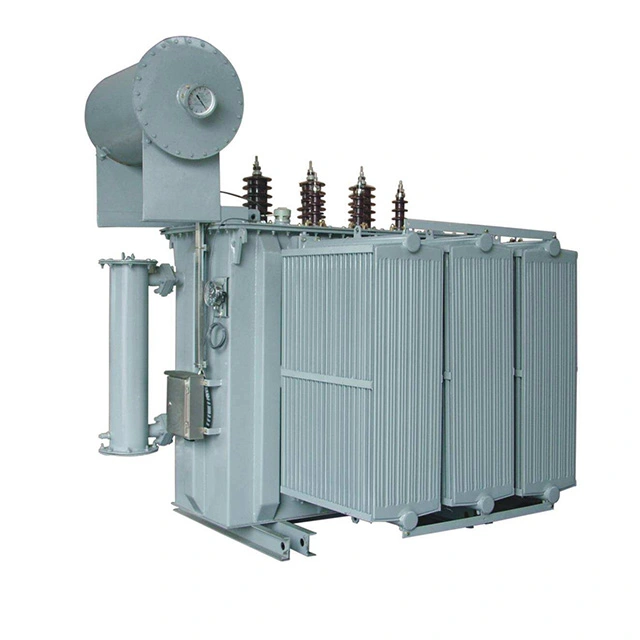

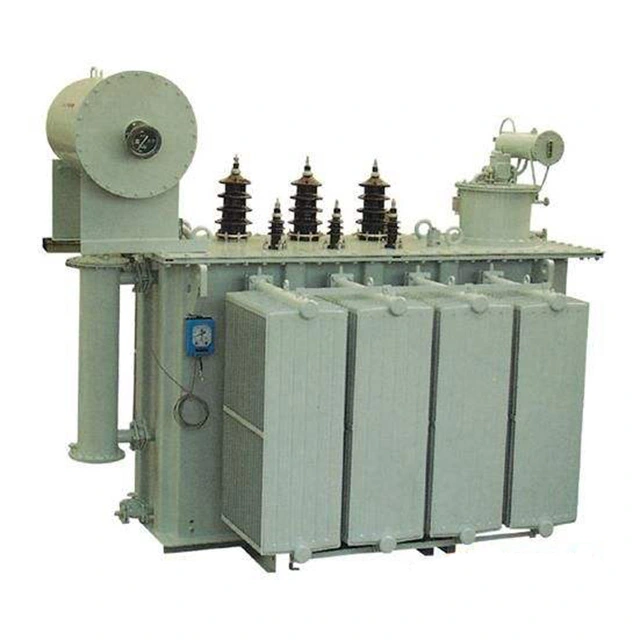

Outdoor Power Transformer 10 Mva 33 To 6 6 Kv

Parameter teknis:

Jeneng produk	trafo daya ruangan 10 mva 33 kanggo 6,6 kv
Sistem Fase	3 Fase
Tegangan Rated Primer	33 kv
Tegangan Rated Sekunder	6,6 kv
Kelompok Vektor	Dina11
Tipe Cooling	ONAN / ONAF
Bahan Winding	Tembaga
Impedansi Short Circuit	8%
Ora-munggah Mundhut	≤ 10 kW
Mundhut Mundhut	≤ 52 kW
Jinis Instalasi	Lantai njaba dipasang
Standar Eksekutif	IEC 60076

Apa macem-macem formulir instalasi saka trafo daya ruangan 10 mva 33 kanggo 6,6 kv?

Ing rekayasa daya, instalasi trafo ruangan utamane dumadi saka rong wujud: instalasi sing dipasang ing kutub lan instalasi sing dipasang ing lemah. Ora ketompo cara apa wae sing diadopsi, safety mesthi luwih dhisik. Ing papan sing paling penting ing saubengé trafo, tandha peringatan sing jelas kudu digantung kanggo ngelingake wong sing liwat supaya ora nyedhaki.

Kanggo trafo daya ruangan 10 mva 33 nganti 6,6 kv dipasang ing lemah, pager protèktif kanthi dhuwur ora kurang saka 1,7 meter kudu ditambahake ing saubengé, lan kudu ana papan operasi aman sing cukup ing antarane pager lan platform trafo.

Kanggo instalasi ing kutub utawa menara, kabeh timbal voltase dhuwur lan sithik kudu nggunakake konduktor terisolasi lan bagean voltase sithik uga bisa nggunakake busbar kosong. Kabeh bagean wesi sing digunakake kudu galvanis kanggo nyegah karat lan karat.

Yen instalasi wis rampung ing lemah, dhuwur dhasar biasane disetel ing watara 500mm. Dasar iki biasane dibangun nganggo bata utawa beton sing diwutahake, banjur permukaane diolah nganggo mortir semen 1: 2. Baja datar utawa baja saluran kudu dilebokake ing permukaan kanggo dadi trek mlaku kanggo trafo.

Sajrone instalasi, iku penting kanggo mesthekake yen trek iku tingkat lan sing ngukur trek sampurna cocog ukuran wheel saka trafo kanggo mesthekake operasi stabil.
