Air Circuit Breaker (ACB)minangka piranti perlindungan voltase rendah kritis sing digunakake ing sistem distribusi tenaga industri, komersial, lan infrastruktur. Pandhuan lengkap iki nerangake apa iku Air Circuit Breaker ACB, cara kerjane, struktur, jinis, paramèter teknis, pedoman instalasi, comparison karo mbobol sirkuit liyane, lan carane milih ACB nengen kanggo aplikasi. Apa sampeyan insinyur listrik, manajer pengadaan, utawa integrator sistem, artikel iki bakal mbantu sampeyan ngerti sebabe solusi ACB Pemutus Sirkuit Udara penting kanggo distribusi daya sing dipercaya lan aman.

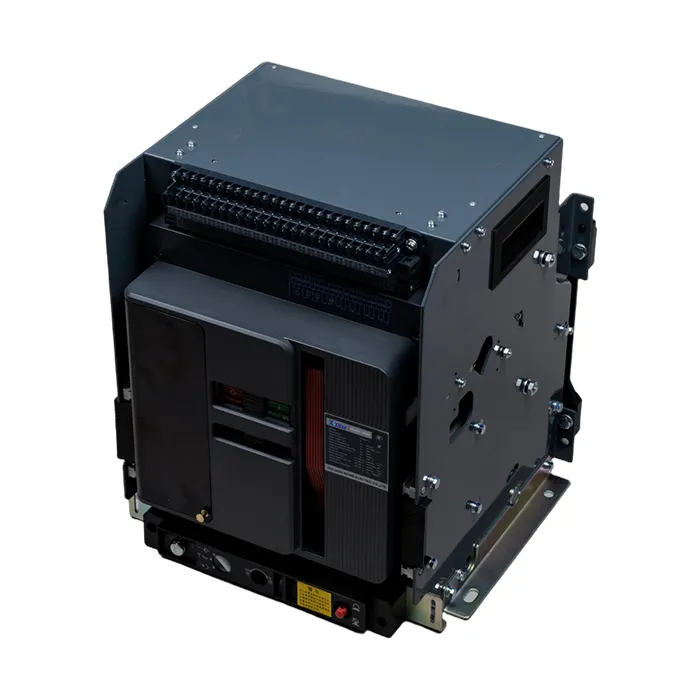

AnPemutus Sirkuit Udara (ACB)minangka piranti proteksi sirkuit tegangan rendah sing nggunakake hawa minangka media pemadam busur. Iki dirancang kanggo nglindhungi sirkuit listrik saka kakehan, sirkuit cendhak, lan kesalahan lemah.
ACB biasane digunakake ing sistem distribusi daya sing dirating nganti 690V lan rating saiki saka 630A nganti 6300A. Biasane dipasang ing papan distribusi utama, panel generator, lan sistem kontrol industri.
ACB modern, kayata sing diprodhuksi deningXifa, dirancang kanggo nyukupi standar internasional lan njamin proteksi daya sing dipercaya ing lingkungan sing nuntut.
Prinsip kerja Pemutus Sirkuit Udara adhedhasar gangguan busur ing udara ing tekanan atmosfer.
Desain arc chute penting kanggo njamin kepunahan busur kanthi cepet lan nyuda karusakan ing kontak.
| Komponen | Fungsi |
|---|---|
| Kontak Utama | Nindakake beban saiki lan mbukak nalika ana kesalahan |
| Arc Chute | Mateni busur nalika interupsi |
| Unit Trip | Ndeteksi kakehan lan short circuit |
| Mekanisme operasi | Ngontrol tumindak mbukak lan nutup |
| Kontak Bantu | Nyedhiyakake indikasi status |
Model ACB canggih bisa uga kalebu modul proteksi cerdas, antarmuka komunikasi, lan sistem pemantauan digital.
| Paramèter | Rentang khas |
|---|---|
| Dirating Saiki (Ing) | 630A – 6300A |
| Tegangan Rated (Ue) | 400V - 690V |
| Kapasitas Breaking (Icu) | Nganti 100kA |
| Kutub | 3P / 4P |
| Fitur | ACB | MCCB |
|---|---|---|
| Rating saiki | Nganti 6300A | Nganti 1600A |
| Aplikasi | Distribusi utama | Sirkuit cabang |
| Pangopènan | Bisa dilayani | winates |
Xifanyedhiyakake solusi ACB Pemutus Sirkuit Udara berkualitas tinggi sing dirancang kanggo linuwih, safety, lan kontrol cerdas.
Iki nglindhungi sirkuit listrik saka kakehan, sirkuit cendhak, lan kahanan fault.
Utamane ing sistem distribusi utama voltase rendah.
ACB nggunakake udara kanggo pemadam busur, nalika VCB nggunakake vakum.
Pemriksaan rutin dianjurake saben taun utawa miturut pandhuan pabrikan.
Pemutus Sirkuit Udara ACB nduweni peran penting kanggo njamin keamanan listrik lan keandalan sistem ing jaringan distribusi daya modern. Milih ACB kinerja dhuwur saka pabrikan dipercaya kayaXifanjamin pangayoman jangka panjang, efisiensi operasional, lan tundhuk karo standar global.
Yen sampeyan nggoleki solusi ACB Pemutus Sirkuit Udara sing dipercaya lan berkualitas sing cocog karo kabutuhan aplikasi sampeyan,hubungi kitadina iki kanggo dhukungan profesional lan rega sing kompetitif.
