Transformator Listrik 3 Phase 10kv 400kva

Ing sumber daya lan sistem distribusi, telung phase telung kabel utawa telung phase papat sistem kabel sing umum digunakake kanggo sumber daya lan distribusi, lan Listrik 3 Phase 10kv 400kva Power Transformer bisa diprodhuksi dening Wenzhou Xifa Electric Power Equipment Co., Ltd. kanggo nyukupi kabutuhan pasar. Iki minangka peralatan sing paling penting ing sistem sumber daya lan distribusi, sing fungsine kanggo nambah utawa nyuda voltase daya ing sistem kasebut kanggo nggampangake transmisi, distribusi lan panggunaan listrik sing rasional.

Kirim Pitakonan

Deskripsi Produk

Listrik 3 Phase 10kv 400kva Power Transformer utamane kasusun saka komponen kayata inti, windings, tank lenga, cooling piranti lan piranti pangayoman. Intine kabeh nganggo struktur jinis inti, lan biasane struktur jinis inti nggunakake proses perakitan sing tumpang tindih. Gulungan minangka bagéan saka trafo daya telung fase.

Bushing tegangan dhuwur lan rendah saka trafo daya 10kv 400kva 3 fase yaiku tabung terisolasi porselen sing ngemot konduktor. Padha digunakake kanggo mbenakake lan insulating sambungan lan timbal-metu ends saka utami lan secondary windings saka trafo.

Tangki lenga kasusun saka awak tank, tutup tank, piranti disipasi panas lan katup discharge lenga. Fungsi utamane yaiku nggabungake trafo dadi sakabehe lan nyedhiyakake boros panas. Ing njero ana windings, inti lan lenga trafo.

Lenga saka 3 phase 10kv 400kva trafo daya ora mung nduweni fungsi sirkulasi cooling lan boros panas, nanging uga duwe efek insulating. Ana jarak tartamtu antarane windings lan awak tank (tembok tank lan ngisor tank), sing diisolasi dening lapisan insulating lenga ing tank.

Pipa bledosan, fungsine kanggo nyegah kacilakan bledosan ing tangki bahan bakar. Tutul changer digunakake kanggo ngganti nomer dadi ing nduwurke tumpukan trafo kanggo nyetel voltase output saka trafo. Cara kanthi trafo daya 3 phase 10kv 400kva ngatur voltase yaiku nyetel tap ing salah sawijining gulungan, kanggo mbusak utawa nambah bagean saka giliran ing nduwurke tumpukan, saéngga ngganti nomer giliran lan entuk tujuan ngganti rasio voltase.

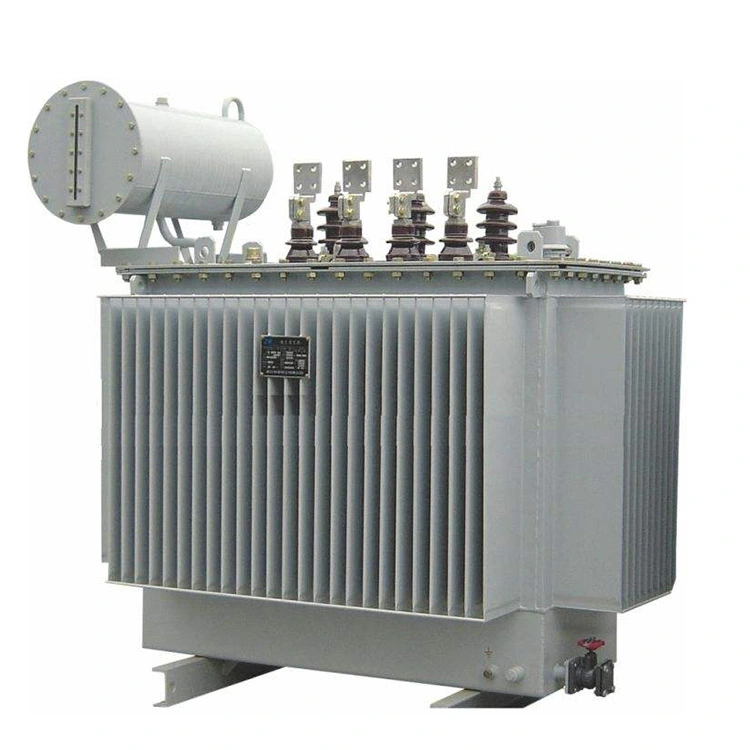

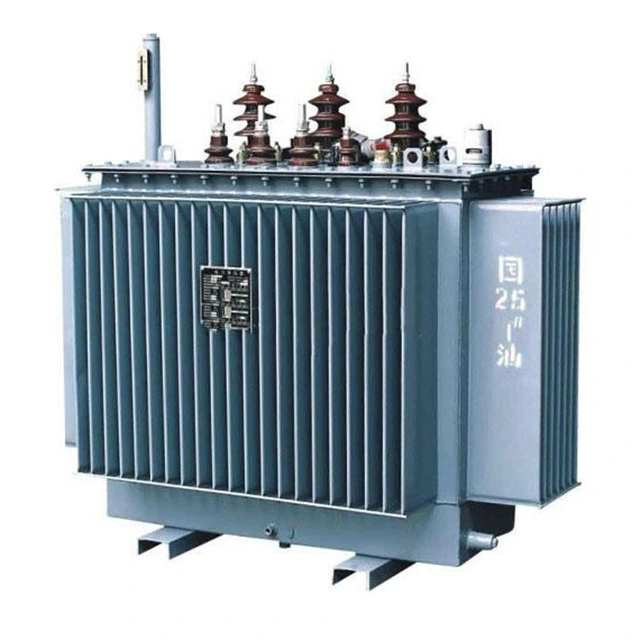

Electric 3 Phase 10kv 400kva Power Transformer

Parameter teknis:

Jeneng produk:	3 phase 10kv 400kva trafo daya
Tegangan dhuwur:	10 KV
Tegangan rendah:	400 V
Grup Sambungan:	Dyn11 utawa Yyn0
Ora Mundhut:	≤570W
Mundhut beban:	≤4,600W
Tegangan Impedansi	4%~6%
Metode cooling:	ONAN
Frekuensi:	50Hz / 60Hz
Tingkat perlindungan:	IP00/IP23/IP54

P: Kepiye inti trafo daya 3 fase 10kv 400kva ngilangake panas?

A: Sajrone operasi normal trafo, inti ngasilake panas amarga mundhut wesi. Sing luwih gedhe bobot lan volume inti, luwih akeh panas sing diasilake. Suhu lenga trafo ndhuwur 95 derajat rawan kanggo tuwa, supaya suhu lumahing inti kudu katahan ing ngisor iki suhu sabisa. Iki mbutuhake struktur boros panas inti kanggo cepet dissipate panas inti kang. Struktur boros panas utamane kanggo nambah permukaan boros panas inti. Boros panas inti utamane kalebu boros panas saluran minyak lan boros panas saluran udara inti.

Ing trafo kecemplung lenga kapasitas gedhe, saluran lenga asring disetel ing antarane laminasi inti kanggo nambah efek boros panas. Saluran minyak ana rong jinis: siji podo karo lembaran baja silikon, lan liyane tegak karo lembaran baja. Susunan terakhir nduweni efek boros panas sing luwih apik, nanging strukture luwih rumit.

Ing trafo jinis garing, inti digawe adhem hawa. Kanggo mesthekake yen suhu inti ora ngluwihi nilai sing diidini, saluran udara asring dipasang ing kolom inti wesi lan rakit.
