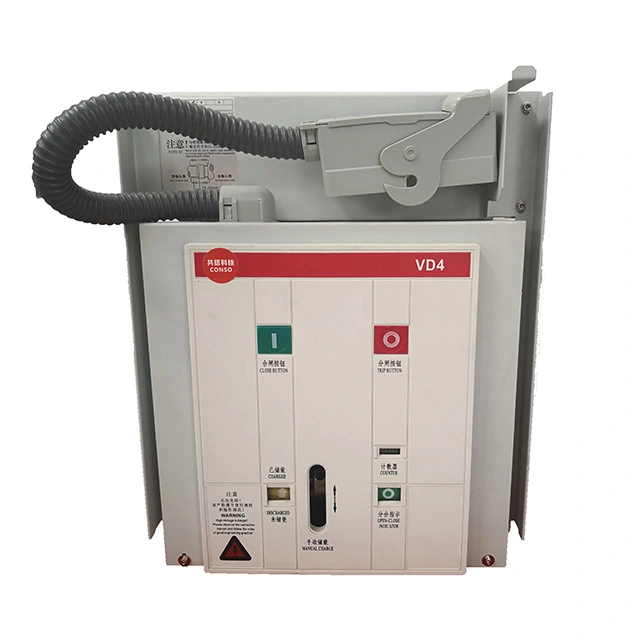

A Pemutus Sirkuit Vakum (VCB)minangka salah sawijining piranti switching sing paling dipercaya lan digunakake ing sistem daya voltase medium. Kanthi nggunakake vakum minangka media pemadam busur, VCB nawakake kinerja insulasi sing unggul, umur dawa, pangopènan minimal, lan kompatibilitas lingkungan banget.
Ing pandhuan sing luwih jero iki, kita bakal nerangakeapa iku pemutus sirkuit vakum, cara kerjane, ikukomponen utama, kaluwihan saka pamutus sirkuit liyane, lanaplikasi khas. Artikel iki dirancang kanggo mbantu insinyur, Kontraktor EPC, lan pembuat keputusan sistem tenaga jelas ngerti kenapa VCB dadi pilihan sing disenengi ing jaringan listrik modern.
A Pemutus Sirkuit Vakum (VCB)minangka jinis switchgear listrik sing dirancang kanggo nglindhungi sirkuit listrik kanthi interrupting aliran saiki ing kahanan normal lan fault. Ora kaya pemutus sirkuit lenga utawa gas, VCB nggunakake alingkungan vakum dhuwurminangka media arc-quenching.
Nalika kontak ing njero breaker kapisah, busur listrik sing diasilake cepet dipateni ing vakum amarga ora ana ionizable. partikel. Iki nggawe pemutus sirkuit vakum banget efisien lan aman kanggo kisaran voltase medium, biasane saka3,3 kV kanggo 36 kV.
Prinsip kerja pemutus sirkuit vakum adhedhasarRecovery cepet saka kekuatan dielektrik ing vakum. Nalika ana kesalahan, mekanisme breaker misahake kontak ing interrupter vakum sing disegel.
Kepunahan busur sing efisien iki minangka sebab kenapa pemutus sirkuit vakum dikenalkapasitas bejat dhuwurlandaya tahan listrik dawa.
| Komponen | Fungsi |
|---|---|
| Pengganggu vakum | Mateni busur lan ngganggu aliran saiki |
| Kontak Telpon & Pindhah | Nindakake lan ngganggu arus listrik |
| Mekanisme operasi | Nyedhiyakake energi mekanik kanggo mbukak lan nutup kontak |
| Insulating Enclosure | Njamin isolasi listrik lan safety |
| Sirkuit Kontrol | Ngatur tripping, nutup, lan logika pangayoman |
Dibandhingake karo teknologi tradisional, pemutus sirkuit vakum nyedhiyakake solusi sing seimbang kanggo kinerja, kelestarian, lan biaya siklus urip.
| Fitur | VCB | SF₆ CB | Lenga CB |
|---|---|---|---|
| Arc Medium | vakum | Gas SF₆ | lenga |
| Pangopènan | Kurang banget | Sedheng | dhuwur |
| Dampak Lingkungan | Ramah lingkungan | Dhuwur (Greenhouse Gas) | Resiko polusi |
| Tegangan tipikal | Nganti 36 kV | Nganti 800 kV | Nganti 33 kV |
Pemutus sirkuit vakum digunakake ing:
Produsen kayaXiFanyedhiyakake solusi pemutus sirkuit vakum sing dirancang kanggo ketemu standar internasional lan macem-macem syarat aplikasi.
Nalika milih VCB, nimbang faktor ing ngisor iki:
Salah sawijining kaluwihan paling gedhe saka pemutus sirkuit vakum yaikudikarepake pangopènan kurang. Amarga ora ana lenga utawa gas sing bisa diganti, pemeriksaan rutin utamane fokus ing bagean mekanik lan sirkuit kontrol.
Ing kahanan operasi normal, VCB bisa entuk urip layanan saka20–30 taun.
Vakum nyedhiyakake kekuatan dielektrik sing apik lan kepunahan busur kanthi cepet, njamin gangguan sing aman lan dipercaya.
ya wis. VCB ora nggunakake lenga utawa gas SF₆, dadi salah sawijining teknologi pemutus sirkuit sing paling ramah lingkungan.
Pemutus sirkuit vakum utamane digunakake ing sistem voltase medium nganti 36 kV.
Biasane, VCB mbutuhake pangopènan minimal, kanthi inspeksi périodik saben sawetara taun.
Yen sampeyan nggoleki solusi pemutus sirkuit vakum sing dipercaya, efisien, lan tanggung jawab lingkungan,XiFanawakake macem-macem produk sing cocog karo sistem tenaga modern. Bebas bae kanggohubungi kitakanggo njaluk dhukungan pakar, panuntun dhumateng teknis, lan solusi khusus kanggo proyek sampeyan.
