Carane Ora Urutan Nol CT Transformer Saiki Donut Type Ngapikake Proteksi Ground Fault

Ringkesan artikel: A Urutan Nol CT Transformer Saiki Tipe Donutminangka komponen sensing penting kanggo ndeteksi kesalahan lemah, arus bocor, lan kelainan insulasi ing sistem listrik. Kanthi inti toroidal ngubengi konduktor, bisa ndeteksi arus residual sing diasilake nalika jumlah vektor arus fase ora nol maneh. Artikel iki nerangake prinsip operasi, konstruksi, karakteristik teknis, aplikasi, pertimbangan pilihan, lan kenapa kualitas manufaktur sing dipercaya penting kanggo sistem proteksi daya modern.

Daftar Isi

1. Apa Jenis Donat Transformer Arus Nol Urutan CT?
2. Kepiye Cara CT Donat Type Zero Sequence?
3. Apa Fitur Konstruksi Utama?
4. Spesifikasi Teknis Apa sing kudu Dianggep Pembeli?
5. Ngendi CT Urutan Nol Biasa Digunakake?
6. Kepiye Cara Pilih CT Urutan Nol Tengen?
7. Apa Kaluwihan Utama?
8. FAQ Babagan Zero Sequence CT Transformer Saiki Tipe Donut
9. Kesimpulan

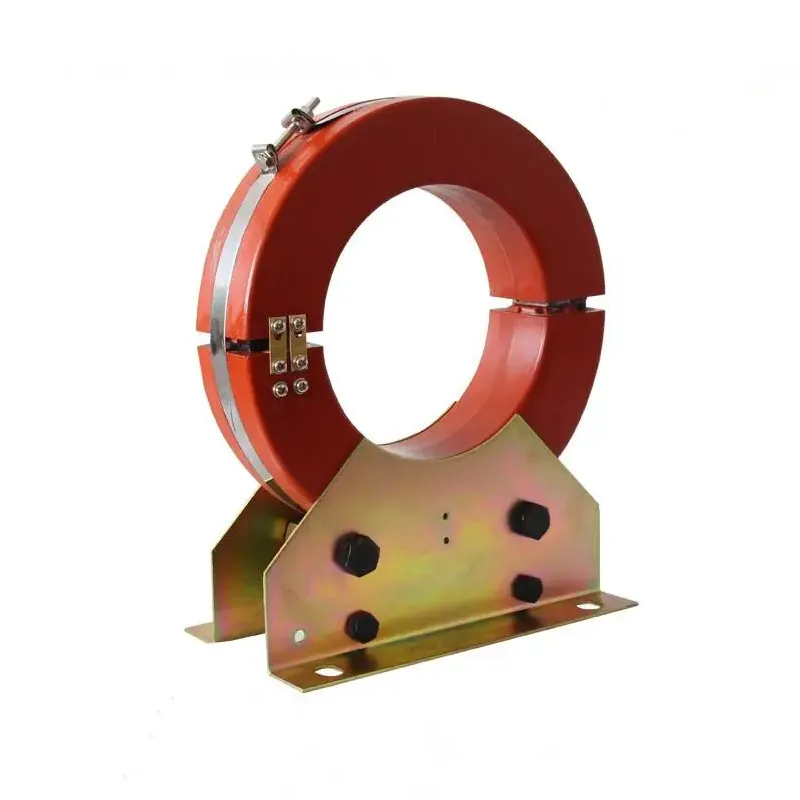

Apa Jenis Donat Transformer Arus Nol Urutan CT?

Kanggo insinyur listrik lan profesional distribusi daya, deteksi ampas-arus sing akurat penting kanggo ngenali kesalahan sadurunge berkembang dadi karusakan peralatan, bebaya geni, utawa gangguan daya sing ora dikarepke. AUrutan Nol CT Transformer Saiki Tipe Donutdirancang khusus kanggo maksud iki.

Ora kaya trafo arus konvensional sing utamane ngukur arus sing ngliwati konduktor individu, CT urutan nol ngawasi efek magnetik gabungan saka pirang-pirang konduktor sing ngliwati inti toroidal. Ing kondisi telung fase normal, jumlah vektor saka arus fase kira-kira nol. Nalika kebocoran utawa kesalahan lemah ana, ora seimbang berkembang, nggawe arus urutan nol sing bisa diukur.

Miturut informasi produk diwenehake deningXiFa, CT urutan nol nggunakake inti toroidal lan nduwurke tumpukan sekunder lan dirancang kanggo aplikasi kalebu proteksi ground-fault, deteksi arus bocor, pemantauan insulasi, lan proteksi relay. Produk kasebut cocog kanggo sistem daya 50 Hz lan konfigurasi titik netral sing beda.

Kanggo para panuku sing nggoleki Tipe Donat Transformer Saiki Zero Sequence CT, pangerten prinsip listrik lan konstruksi fisik penting sadurunge milih model.

Kepiye Cara CT Donat Type Zero Sequence?

Prinsip operasi adhedhasar imbangan magnetik konduktor sing ngliwati aperture CT. Ing sirkuit telung fase sing sehat, arus biasane ngimbangi siji liyane, saengga fluks magnetik sing diasilake ing inti toroida tetep cilik.

Nalika ana kegagalan insulasi utawa kebocoran lemah, bagean saka arus njupuk dalan sing ora disengaja menyang lemah. Mulane imbangan saiki kaganggu. Fluks magnetik residual nyebabake sinyal sekunder sing bisa ditularake menyang relay proteksi, instrumen pemantauan, utawa peralatan kontrol liyane.

Proses deteksi sing disederhanakake bisa dimangerteni kaya ing ngisor iki:

1. Konduktor fase ngliwati inti CT toroida.
2. CT terus-terusan ngrasakake medan magnet gabungan.
3. Ketidakseimbangan saiki ngasilake arus urutan nol.
4. Penggulungan sekunder ngasilake sinyal listrik sing cocog.
5. Sistem proteksi ngevaluasi sinyal kasebut.
6. Yen ambang proteksi prasetel ngluwihi, relay bisa miwiti weker utawa gangguan sirkuit.

Pengaturan iki nyedhiyakake cara praktis kanggo ndeteksi arus residual sing relatif cilik tanpa mbutuhake CT konvensional ing saben konduktor individu.

Apa Fitur Konstruksi Utama?

Kinerja CT urutan nol jinis donat gumantung banget marang inti magnetik, belitan, sistem insulasi, enclosure, lan akurasi manufaktur. XiFa nyatakake yen produke nggunakakekabel enamel tembaga tanpa oksigenkanggo nduwurke tumpukan lan dhuwur-permeabilitas lembaran baja silikon kanggo inti Magnetik. Pilihan materi iki dimaksudake kanggo ndhukung konduktivitas listrik, kekuatan mekanik, lan sensitivitas kanggo arus urutan nol cilik.

Inti Magnetik Toroidal

Inti bunder nggawe jalur magnetik tertutup ing sekitar konduktor. Permeabilitas magnetik sing dhuwur mbantu CT nanggapi kanthi efektif kanggo arus sisa sing relatif cilik.

Penggulungan Sekunder

Penggulungan sekunder ngowahi fluks magnetik sing dideteksi dadi sinyal listrik sing bisa digunakake kanggo peralatan proteksi lan pemantauan. Kualitas nduwurke tumpukan langsung mengaruhi konsistensi sinyal lan linuwih jangka panjang.

Isolasi lan Enkapsulasi

Struktur produk bisa uga kalebu resin epoksi utawa omah karet silikon. Perlindhungan kasebut mbantu ningkatake resistensi kelembapan lan kontaminasi lingkungan, sing penting banget ing lingkungan distribusi listrik.

Pilihan Solid-Inti lan Split-Inti

Syarat instalasi bisa beda-beda. Desain solid-inti umume mbutuhake kabel liwat CT sadurunge sambungan, déné konfigurasi pamisah-inti bisa migunani kanggo proyek retrofit ngendi medhot konduktor ana undesirable.

Spesifikasi Teknis Apa sing kudu Dianggep Pembeli?

Milih CT ngirim ora gumantung mung ing diameteripun fisik. Kompatibilitas listrik, syarat relay, susunan konduktor, lan kahanan instalasi kabeh kudu dievaluasi bebarengan.

Spesifikasi sing diterbitake pabrikan nyathet sawetara model LXK, kalebu Φ80, Φ100, Φ120, Φ150, Φ180, Φ220, lan Φ240 versi, kanthi relay, sambungan, nilai skala, lan kombinasi arus primer sing beda. Para panuku kudu konfirmasi konfigurasi sing tepat karo pabrikan sadurunge nggawe pesenan.

Ngendi CT Urutan Nol Biasa Digunakake?

Kemampuan kanggo ndeteksi arus residual ndadekake jinis CT iki migunani ing macem-macem aplikasi perlindungan listrik. Bisa digabungake menyang sistem proteksi ing ngendi deteksi awal bocor utawa kesalahan lemah penting.

• Proteksi lemah:Ndeteksi arus residual sing ana gandhengane karo kesalahan ing lemah.
• Pemantauan arus bocor:Mbantu ngenali path saiki abnormal.
• Monitoring isolasi:Ndhukung identifikasi kahanan insulasi sing rusak.
• Sistem distribusi daya:Nyedhiyakake informasi ampas-saiki kanggo relay proteksi.
• Jaringan cerdas:Bisa digabungake menyang sistem pemantauan lan proteksi cerdas.
• Peralatan industri:Mbantu ngawasi peralatan listrik sing mbutuhake deteksi kesalahan sing terus-terusan.
• Bangunan jaringan listrik:Ndhukung safety listrik lan proteksi distribusi.
• Sistem transportasi rel:Bisa digabung menyang sistem pemantauan listrik khusus.

XiFa khusus ngenali jaringan cerdas, transit rel, sistem listrik bangunan, lan pemantauan peralatan industri ing antarane area aplikasi kanggo produk CT urutan nol.

Kepiye Cara Pilih CT Urutan Nol Tengen?

Kanggo tim pengadaan, milih model sing tepat kalebu luwih saka mung milih inti paling gedhe sing kasedhiya. Evaluasi sing sistematis bisa nyuda masalah kompatibilitas lan nambah efisiensi instalasi.

1. Priksa susunan kabel.Konfirmasi nomer lan susunan konduktor sing bakal ngliwati aperture CT.
2. Ukur aperture sing dibutuhake.Priksa manawa diameter internal nyedhiyakake reresik sing cukup kanggo kabel sing ana.
3. Konfirmasi relay proteksi.Output CT lan karakteristik relay kudu kompatibel.
4. Verifikasi sistem listrik.Priksa frekuensi, konfigurasi netral, cara grounding, lan syarat sistem liyane.
5. Evaluasi lingkungan instalasi.Kelembapan, polusi, suhu, lan papan instalasi sing kasedhiya bisa mengaruhi konstruksi sing cocog.
6. Coba syarat retrofit.Desain pamisah-inti bisa menehi penak luwih nalika kabel ana ora bisa gampang pedhot.
7. Priksa kualitas pabrikan.Bahan inti, bahan penggulungan, insulasi, prosedur tes, lan konsistensi manufaktur kudu dianggep sadurunge tuku akeh.

Kanggo panuku internasional sing sumber saka pabrikan utawa supplier China, dokumentasi teknis lan konfirmasi model kudu dipikolehi sadurunge tuku. Iki penting banget nalika CT bakal digabungake menyang sistem proteksi sing luwih gedhe.

Apa Kaluwihan Utama?

CT urutan nol jinis donat sing dipilih kanthi bener bisa menehi sawetara keuntungan praktis kanggo sistem proteksi listrik:

• Sensitivitas dhuwur:Inti magnetik sing cocok bisa mbantu ndeteksi arus sisa cilik.
• Struktur kompak:Konfigurasi toroida bisa pas karo konduktor sing ana.
• Sensasi non-intrusif:Deteksi saiki digayuh tanpa nempatake nduwurke tumpukan utami ing seri karo sirkuit.
• Integrasi proteksi:Sinyal sekunder bisa disambungake menyang relay proteksi lan peralatan ngawasi.
• Instalasi fleksibel:Opsi konstruksi sing kasedhiya bisa nampung skenario instalasi sing beda.
• Range aplikasi sing amba:Cocog kanggo lingkungan industri, komersial, infrastruktur, lan distribusi daya.

Desain produk XiFa nggabungake inti toroidal karo nduwurke tumpukan sekunder lan omah protèktif, nalika pilihan materi kasebut nandheske konduktivitas, kekuatan mekanik, lan sensitivitas magnetik.

FAQ Babagan Zero Sequence CT Transformer Saiki Tipe Donut

Apa jinis Donat Transformer Arus Zero Sequence CT digunakake?

Utamane digunakake kanggo ndeteksi urutan nol utawa arus sisa sing disebabake dening kesalahan lemah, arus bocor, lan masalah insulasi. Sinyal sing diasilake bisa diwenehake menyang relay proteksi utawa peralatan ngawasi.

Kepiye carane CT jinis donat ndeteksi kesalahan lemah?

Konduktor ngliwati inti toroida. Ing kahanan sing seimbang, efek magnetik umume mbatalake. Kesalahan lemah nggawe ketidakseimbangan, ngasilake fluks magnetik residual sing diowahi CT dadi sinyal listrik sekunder.

Apa ukuran inti sing kasedhiya?

Informasi produk XiFa sing dirujuk nampilake model LXK kanthi konfigurasi Φ80, Φ100, Φ120, Φ150, Φ180, Φ220, lan Φ240. Spesifikasi sing tepat kudu diverifikasi miturut model sing dipilih lan aplikasi perlindungan.

Apa CT urutan nol bisa digunakake kanggo proyek retrofit?

ya wis. Struktur solid-inti lan pamisah-inti nyedhiyakake syarat instalasi sing beda. Desain pamisah-inti bisa nguntungake yen kabel sing ana ora bisa dicopot nalika instalasi.

Apa sing kudu dakwenehake nalika njaluk kutipan?

Tim pengadaan kudu nyedhiyakake aperture inti sing dibutuhake, frekuensi sistem, susunan konduktor, model relay, cara sambungan, syarat utama-saiki, lingkungan instalasi, lan jumlah. Nyedhiyakake rincian kasebut mbantu pabrikan utawa supplier China nyaranake konfigurasi sing kompatibel kanthi luwih efisien.

Kesimpulan

A Urutan Nol CT Transformer Saiki Tipe Donutnyedhiyakake pendekatan fokus lan praktis kanggo deteksi ampas-saiki, dadi terkenal kanggo proteksi lemah, ngawasi bocor, pengawasan insulasi, lan perlindungan listrik sing cerdas. Inti toroida, gulungan sekunder, struktur insulasi, lan konfigurasi instalasi kabeh mengaruhi kinerja sistem. Informasi produk sing diterbitake XiFa nyoroti baja silikon kanthi permeabilitas dhuwur, kabel enamel tembaga tanpa oksigen, pirang-pirang ukuran inti LXK, lan kompatibilitas karo sistem daya 50 Hz.

Yen sampeyan sumber sing dipercayaUrutan Nol CT Transformer Saiki Tipe Donutkanggo proyek distribusi daya anyar, sistem proteksi, utawa aplikasi retrofit,hubungi kitaing XiFa kanggo ngrembug syarat teknis, pilihan model, lan kutipan. Nyedhiyakake paramèter sistem sampeyan luwih dhisik bisa mbantu nyepetake pencocokan lan pengadaan produk.
