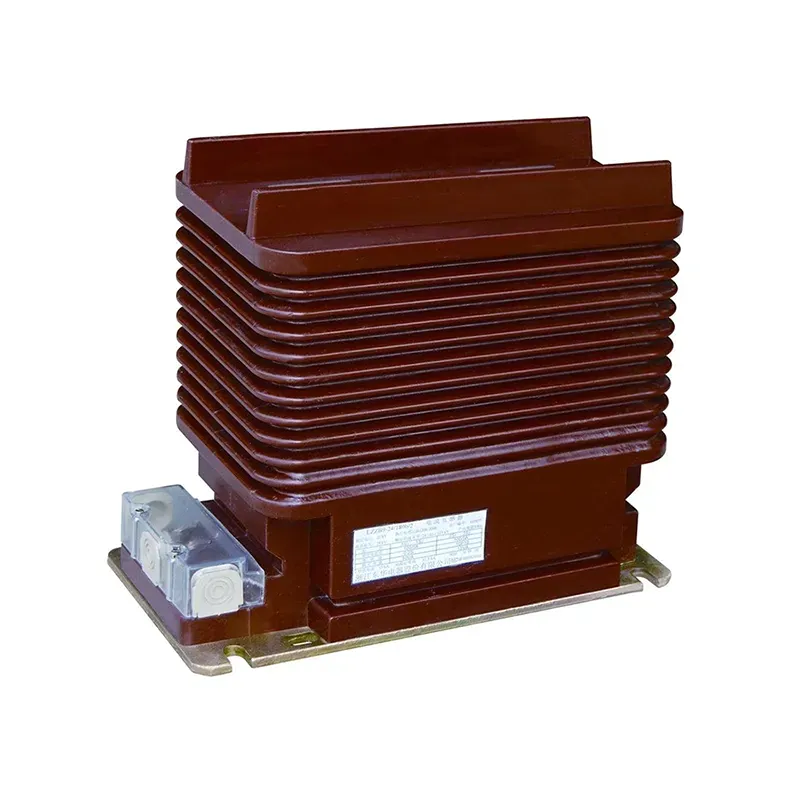

Trafo saiki jinis tatu dirancang kanggo pangukuran lan proteksi arus sing dipercaya ing sistem daya tegangan medium kayata 10kv 20kv lan 35kv. Kasedhiya ing rasio saiki 100 / 5A, 150 / 5A, lan 400 / 5A, lan kanthi kelas akurasi proteksi 5P10 lan 5P20, jinis tatu iki 5p10 5p20 ct 100 150 400 5a nyedhiyakake aplikasi output arus sekunder sing tepat, lan meteran relay protèktif.
Diprodhuksi kanthi intine magnetik sing padhet lan gulungan sekunder, trafo arus jinis tatu njamin kinerja sing stabil ing kahanan sirkuit cendhak lan ngirim transformasi arus sing akurat sanajan sajrone acara sementara. Sistem insulasi sing kuat, asring nggabungake epoksi utawa resin kelas dhuwur, njamin safety, umur layanan sing dawa, lan tahan kelembapan lan stres lingkungan.
Desain jinis tatu ngidini instalasi fleksibel ing switchgear, panel kontrol, lan papan distribusi, kanggo nyedhiyakake dhukungan sing bisa dipercaya kanggo skema perlindungan relay. Trafo arus jinis tatu becik kanggo pabrik industri, fasilitas komersial, lan jaringan distribusi sarana ing ngendi pangukuran arus sing akurat lan dipercaya penting kanggo ngawasi operasional lan kontrol protèktif.
| Jinis | Arus Nilai Utama (A) | Kelas Akurasi | Kelas Akurasi lan Output Rated cosΦ=0.8 | Arus termal Wektu Shory (kA/S) | Rated Dynamic Current (kA) | ||
| 0.2 (s) | 0,5 (s) | 10P10 | |||||
| LZZBJ9-35 | 20-100 | 0.2/0.2 0.2/0.5 0.2/5P20 0.5/5P20 0.2/0.5/5P 0.2/5P/5P | 10 | 10 | 15 | 150I1n | 375I1n |
| 150-200 | 31.5 | 80 | |||||
| 300-500 | 31.5/2 | 80 | |||||
| 600-1250 | 15 | 30 | 20 | 31.5/4 | 80 | ||
| 1500-2000 | 20 | 40 | 30 | 40/4 | 125 | ||
| 2500 | 20 | 40 | 20 | 40/4 | 125 | ||
| Jinis | Arus Nilai Utama (A) | Kelas Akurasi | Kapasitas (VA) | Arus termal Wektu Shory (kA/S) | Rated Dynamic Current (kA) |
| LZZBJ9-35 | 10 | 0.2/10P10 0.5/10P10 0.2/5P20 0.5/5P20 0.2/0.5/10P10 0.2/0.5/5P20 0.2/10P10/5P20 0.5/10P10/5P20 | 15/20 20/20 15/20 20/20 15/20/20 15/20/20 15/20/20 20/20/20 | 1.5/1 | 3.75 |
| 20 | 2/1 | 5 | |||
| 30 | 3/1 | 7.5 | |||
| 40 | 4/1 | 10 | |||
| 50 | 5/1 | 12.5 | |||
| 75 | 7.5/1 | 18.75 | |||
| 100 | 10/1 | 25 | |||
| 150 | 15/1 | 37.5 | |||
| 200 | 20/1 | 50 | |||
| 300 | 31.5/1 | 80 | |||
| 400 | 31.5/2 | 80 | |||
| 500 | 31.5/2 | 80 | |||
| 600 | 31.5/2 | 80 | |||
| 800 | 31.5/3 | 80 | |||
| 1000 | 31.5/3 | 80 | |||
| 1200 | 31.5/3 | 80 | |||
| 1500 | 31.5/3 | 80 | |||
| 2000 | 31.5/3 | 80 |
P: Apa tegese "tipe tatu 5P10" utawa "5P20" ing jinis tatu 5p10 5p20 ct 100 150 400 5a?
A: Istilah "tipe-tatu" nuduhake CT ing ngendi konduktor utami minangka nduwurke tumpukan tatu tinimbang busbar utawa bar liwat inti. Kelas 5P10 utawa 5P20 nuduhake akurasi proteksi: 5P tegese kesalahan nganti 5% ing arus sekunder sing dirating, lan angka 10 utawa 20 minangka pirang-pirang wektu cendhak maksimum sing diidini saka arus primer sing dirating tanpa ngluwihi kesalahan sing ditemtokake.
P: Kepiye carane milih rating CT sing bener kanggo sistemku?
A: Pilih CT adhedhasar syarat beban maksimum sistem lan pangayoman. Contone, CT 100/5A cocok kanggo sirkuit karo arus khas watara 100 A, nalika 400/5A dirancang kanggo feeder saiki luwih. Pilih kelas proteksi (5P10 utawa 5P20) miturut sensitivitas deteksi fault relay lan arus sirkuit cendhak sing dikarepake.
P: Apa kahanan lingkungan bisa tatu jinis 5p10 5p20 ct 100 150 400 5a?
A: Trafo arus jinis tatu iki biasane dirating kanggo suhu sekitar saka -10 °C nganti +40 °C, kanthi dhuwur maksimal 1000 m. Bahan omah lan sistem insulasi dirancang kanggo operasi tahan kelembapan, bledug, lan polusi, kanggo njamin kinerja perlindungan sing dipercaya ing setelan industri lan sarana.
