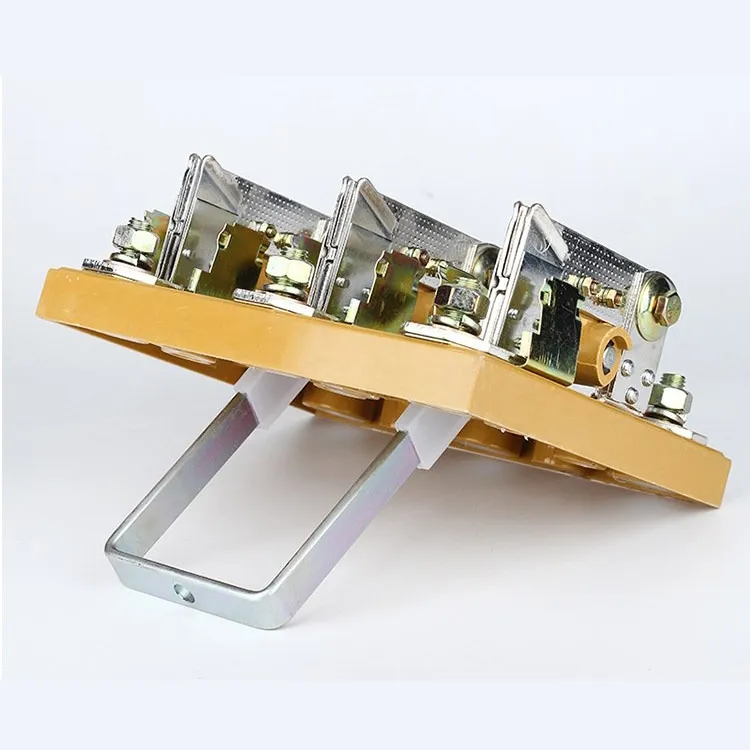

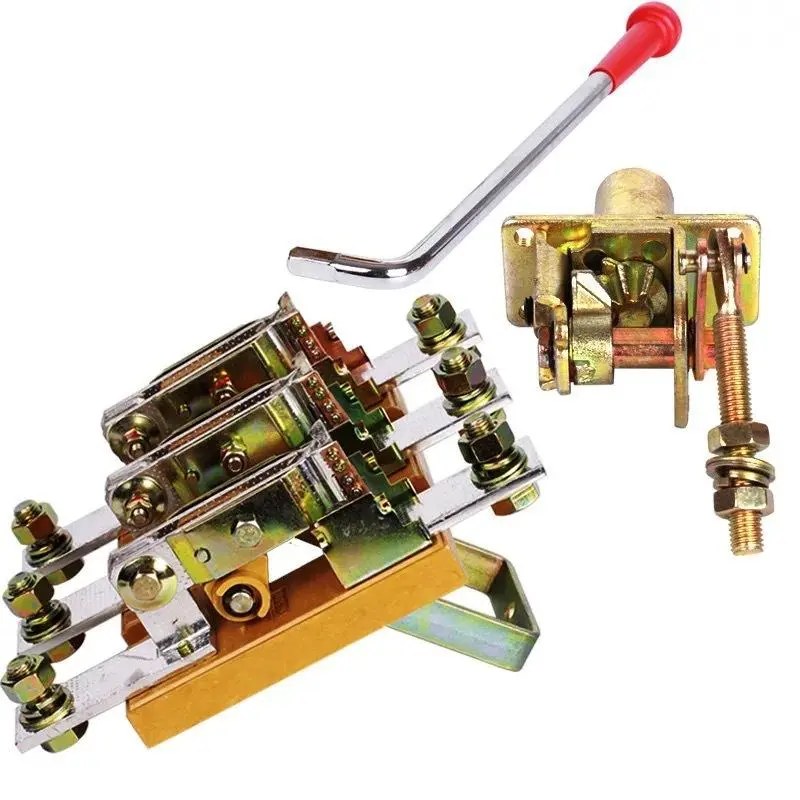

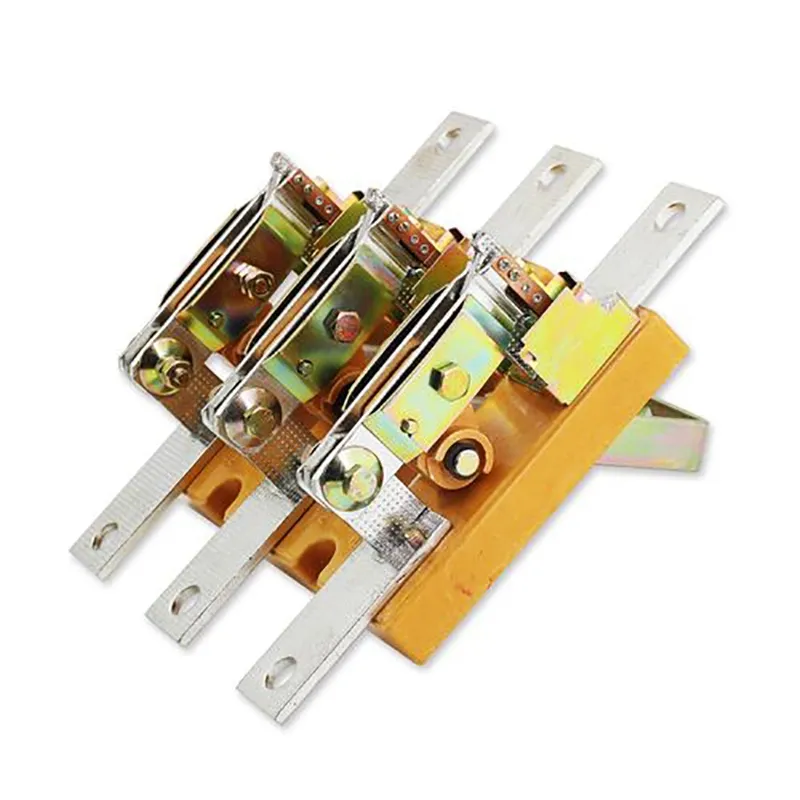

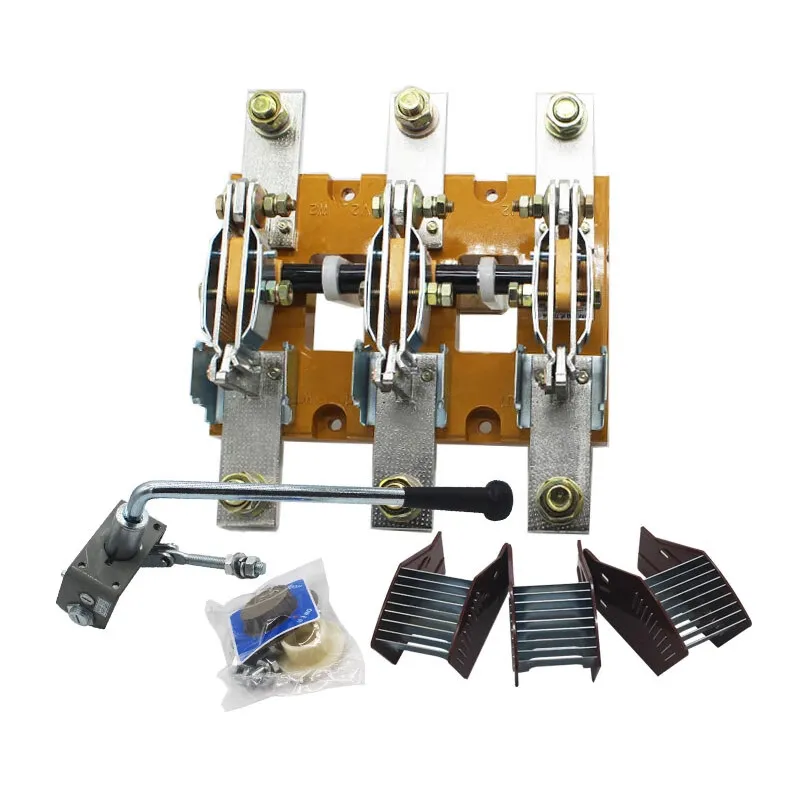

Kabinet Listrik 800 Amp 3 Phase Disconnect Switch

Kanggo ngasilake kabinèt listrik sing dipercaya 800 amp 3 fase pedhot saklar, Wenzhou XiFa Electric Power Equipment Co., Ltd nganggo kontak tembaga berkualitas tinggi lan omah sing kuat kanggo njamin umur layanan sing dawa. Kangge, saben kabinèt listrik 800 amp 3 phase medhot ngalih wis desain kompak lan prasaja ora mung kanggo nyedhiyani titik pedhot ketok ing visual nanging uga cocog kanggo panel utawa tembok soyo tambah. Kangge, iku perlu kanggo saben kabinèt electrical 800 amp 3 phase medhot ngalih kanggo ngalami tes pabrik sadurunge pangiriman cepet.

Kirim Pitakonan

Deskripsi Produk

Saklar pemutus 3 fase 800 amp minangka piranti sing digunakake utamane kanggo ngisolasi sumber daya, nindakake operasi ngoper, lan nyambungake utawa medhot sirkuit arus sithik. Ora duwe kemampuan mateni busur. Nalika ing posisi mbukak, kontak njaga jarak insulasi sing ditemtokake kanthi break sing katon jelas; nalika ing posisi sing ditutup, saklar bisa nggawa arus operasi normal uga bisa tahan kahanan ora normal, kayata arus hubung singkat, kanggo wektu sing ditemtokake.

Umume kasus, 800 amp 3 phase medhot ngalih ditrapake minangka isolator voltase kurang, tegese padha dirating kanggo voltase ngisor 1 kV. Senajan prinsip operasi lan construction sing relatif prasaja, padha diprodhuksi ing jumlah gedhe, lan linuwih kritis. Akibaté, padha duwe peran penting ing desain, construction, lan operasi aman saka gardu lan pembangkit listrik.

Karakteristik sing nemtokake 800 amp 3 phase medhot ngalih iku ora bisa ngganggu mbukak saiki; mung bisa dibukak utawa ditutup nalika sirkuit ora ana arus. Referensi khas kanggo switch pemutus 800 amp 3 phase nyakup fungsi, fitur, klasifikasi, aplikasi, perbaikan anti-misoperation, praktik pangopènan, lan masalah umum.

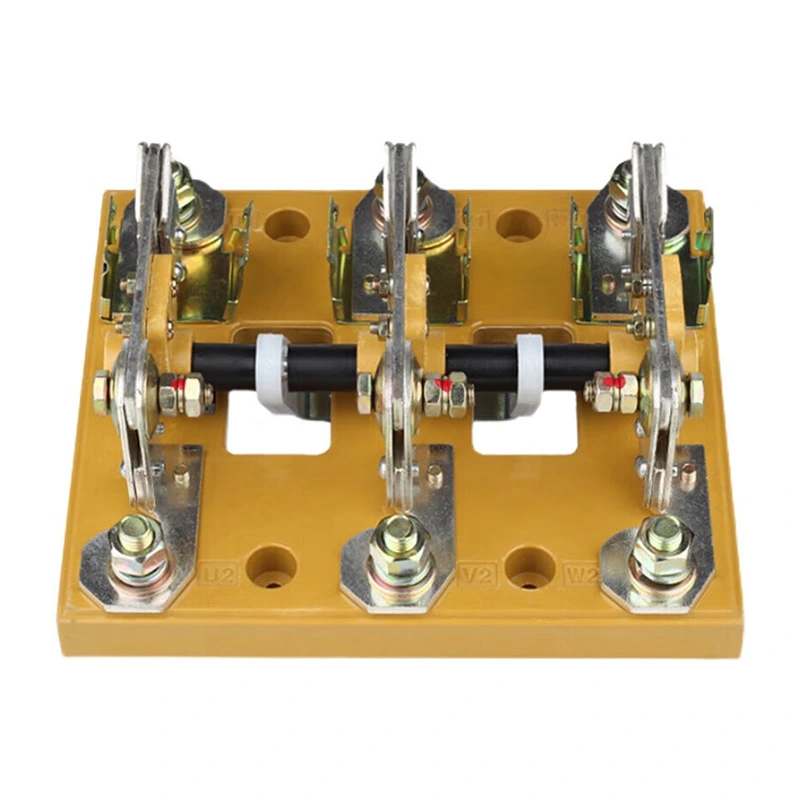

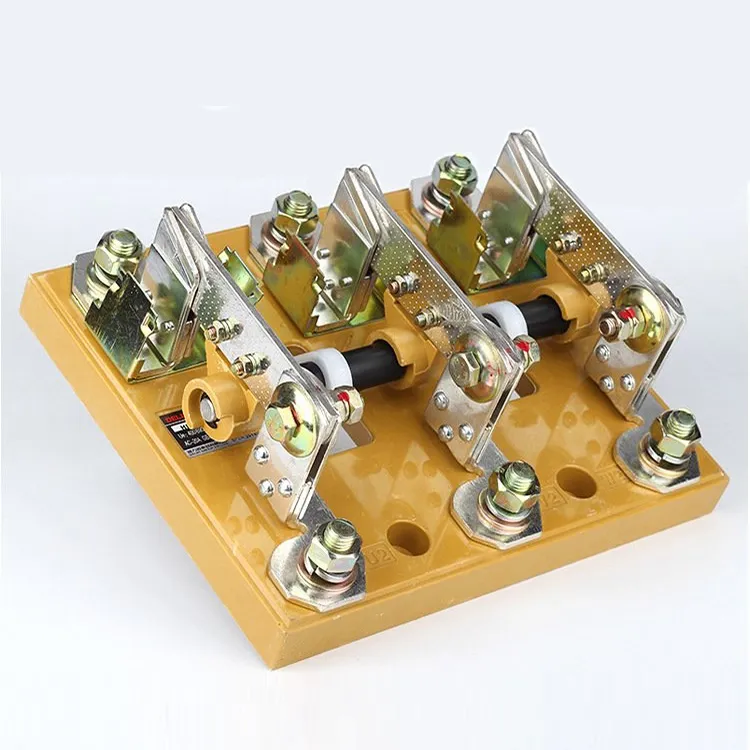

Electrical Cabinet 800 Amp 3 Phase Disconnect Switch

Parameter produksi:

lth (A)	125A	160A	200A	250A	315A	400A	500A	630A	1000A	1250A	1600A	2000A	2500A	3150A	4000A
Ui(V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Kekuatan dielektrik (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Uimp (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
Arus Kerja le(A)
400 V AC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400 V AC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400 V AC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750 V AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750 V AC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750 V AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220 V DC 21	125	160	200	250	315	400	500	630
220 V DC 22	125	160	200	250	315	400	400	500
220 V DC23	125	125	160	200
440V DC21	100	125	160	200	315	400	400	500
440V DC22	100	125	160	200	315	400	400	500
440 V DC23	100	125	160	200
Daya Motor (KW)
400V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
lcw (KA Rms,0.1S/1.0S)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
Nggawe lan Breaking Kapasitas
lcn(A Rms) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A Rms) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm(Nilai Puncak KA)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
Umur Mekanik (wektu)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
Urip Listrik (wektu)
Ue=660V Rated Saiki le
COS∮＝0.95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮＝0.65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮＝0.35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
Bobot (kg)
3 kutub	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 kutub	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
Torsi Operasi (Nm)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

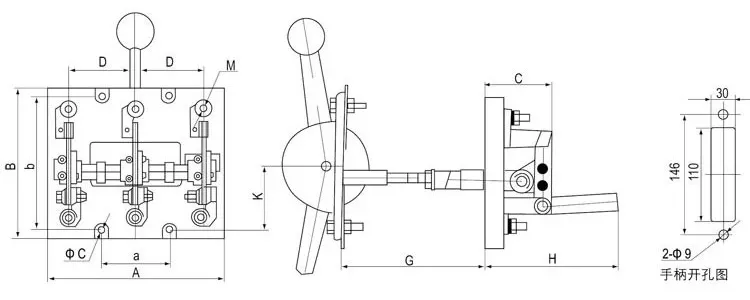

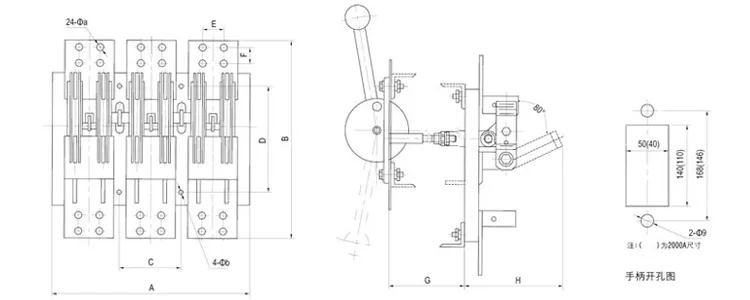

Electrical Cabinet 800 Amp 3 Phase Disconnect Switch

Jinis		Ukuran Rangka (mm)						ukuran instalasi (mm)
Jinis		A	B	C	C1	D	G	a	b	Φc	H	K	M
HD13-100	3P	210	190	80	160	80	250	80	160	Φ7	90	82	M8
HD13-100	4P	290	190	80	160	80	250	160	160	Φ7	90	82	M8
HD13-200	3P	210	190	80	160	80	250	80	160	Φ7	90	82	M8
HD13-200	4P	290	190	80	160	80	250	160	160	Φ7	90	82	M8
HD13-400	3P	240	205	92	180	90	250	90	160	Φ7	88	82	M12
HD13-400	4P	330	205	92	180	90	250	180	160	Φ7	88	82	M12
HD13-600	3P	270	300	100	188	100	250	100	160	Φ9	88	82	M16
HD13-600	4P	370	300	100	188	100	250	200	160	Φ9	88	82	M16
HD13-1000	3P	325	315	116	226	120	250	120	160	Φ9	85	78	2-M12
HD13-1000	4P	450	315	116	226	120	250	240	160	Φ9	85	78	2-M12
HD13-1500	3P	360	355	125	238	130	250	130	160	Φ11	85	78	4-M12
HD13-1500	4P	490	355	125	238	130	250	260	160	Φ11	85	78	4-M12
HD13-2000	3P	360	355	125	238	130	250	130	160	Φ11	85	78	4-M12
HD13-2000	4P	490	355	125	238	130	250	260	160	Φ11	85	78	4-M12

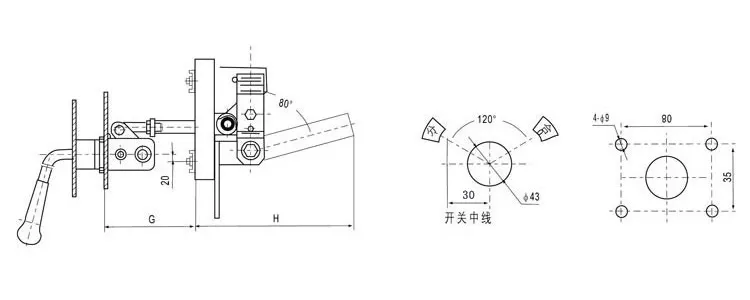

Jinis	A	B	C	D	E	F	H	Φa	Φb	G
HD13-2000	520	350	170	180	48	36	277.5	12	9	250
HD13-3000	600	390	200	180	60	40	233	16	11	250

FAQ produksi:

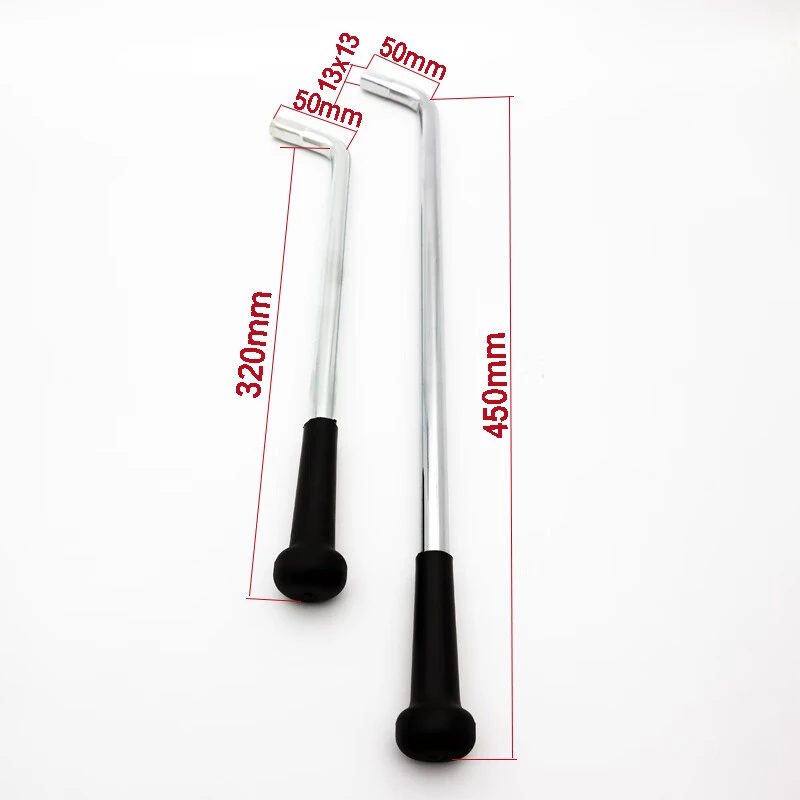

P: Kepiye carane milih antarane macem-macem jinis gagang (rotary vs. lever)?

A: Ngalahake Rotary: Kompak, asring digunakake ing pusat kontrol motor utawa spasi nyenyet.

Ngalahake tuas: Luwih gedhe lan luwih katon, luwih disenengi nalika indikasi ON / OFF sing jelas dibutuhake.

Pilihan gumantung ing papan, visibilitas safety, lan pilihan operator.

P: Apa switch pemutus 800 amp 3 phase bisa dipasang ing sembarang orientasi?

A: Umumé, saklar pedhot 800 amp 3 phase kudu dipasang vertikal kanggo nyukupi syarat safety lan kode. Sawetara desain ngidini keluwesan, nanging tansah tindakake pandhuan produsen lan kode electrical lokal.

P: Apa switch pemutus 800 amp 3 phase ndhukung prosedur lockout/tagout (LOTO)?

A: Ya, kalebu 800 amp 3 phase pedhot switch, paling model dilengkapi padlockable nangani kanggo mesthekake selaras karo OSHA lockout / tagout syarat safety. Iki ngidini teknisi nglayani peralatan kanthi aman tanpa risiko reenergization ora sengaja.
