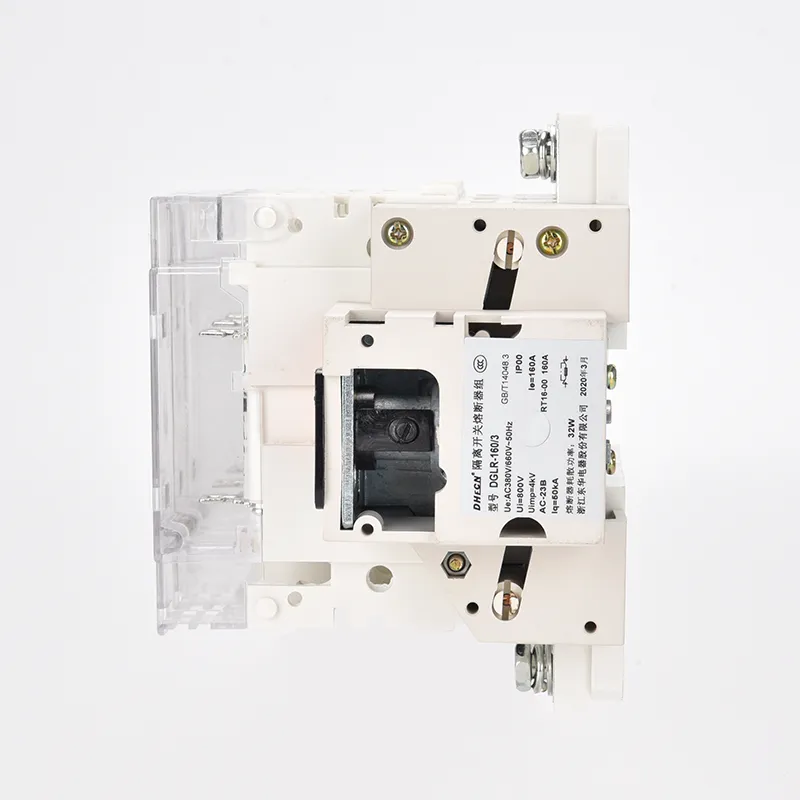

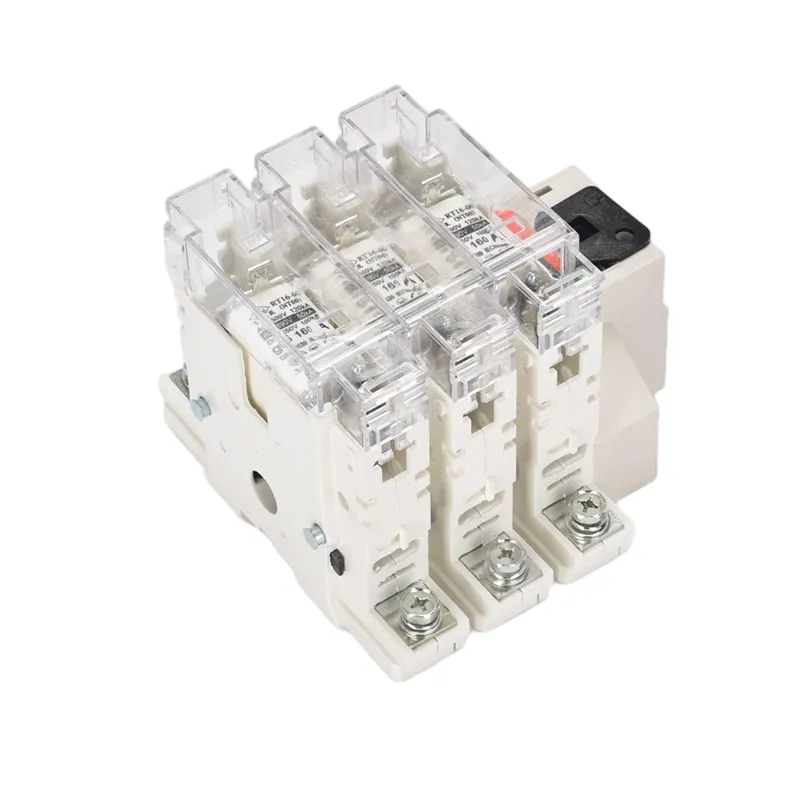

480 Volt 3 Phase 400 Amp Fused Disconnect Switch

Minangka pabrik khusus, Wenzhou XiFa Electric Power Equipment Co., Ltd wis diprodhuksi 480 volt 3 phase 400 amp nggabungake saklar pedhot luwih saka 10 taun. Wenzhou XiFa Electric Power Equipment Co., Ltd terus nggunakake prinsip "prasaja lan efisien" kanggo ngrancang saben 480 volt 3 phase 400 amp nggabungake ngalih pedhot ora mung kanggo nggawe wis rusak banget lan kinerja isolasi, nanging uga short circuit lan liwat pangayoman mbukak. Ing Wenzhou XiFa Electric Power Equipment Co., Ltd, tim teknis duwe tujuan kanggo ngrancang saklar pemutus 480 volt 3 fase 400 amp minangka arah tingkat kegagalan sing sithik lan gratis pangopènan.

Kirim Pitakonan

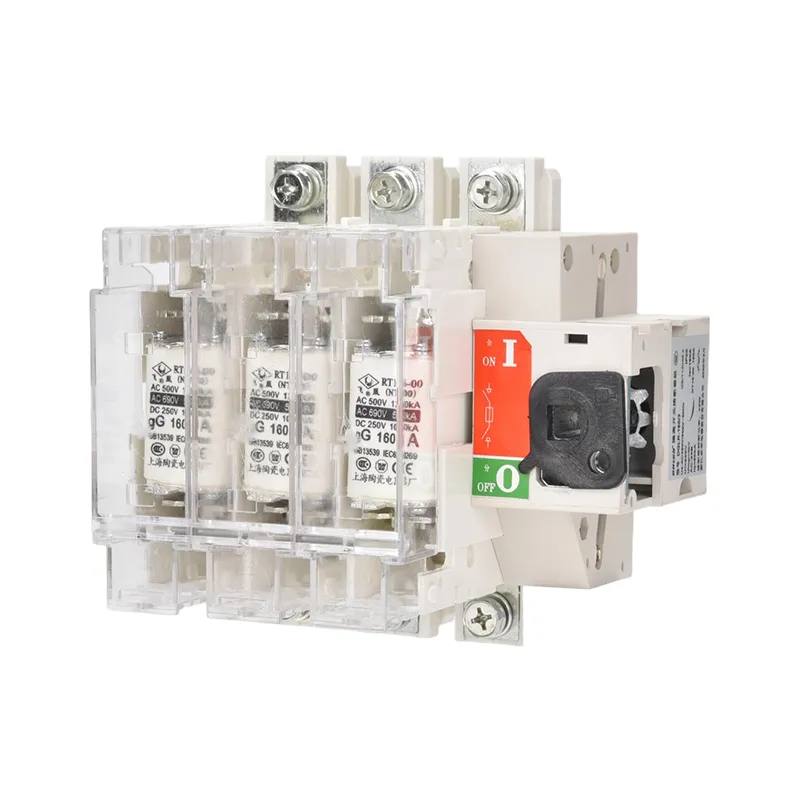

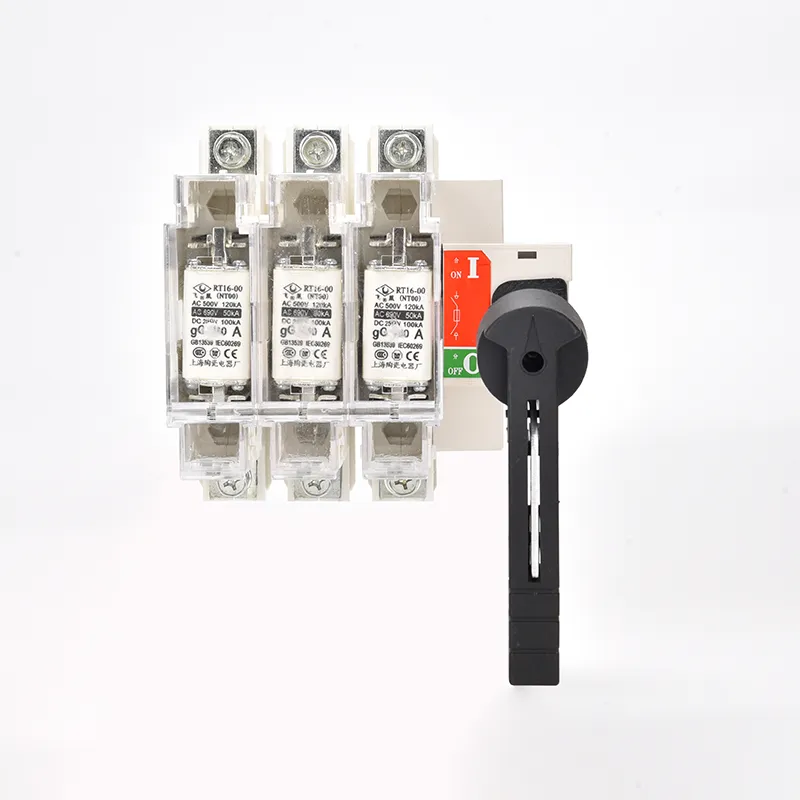

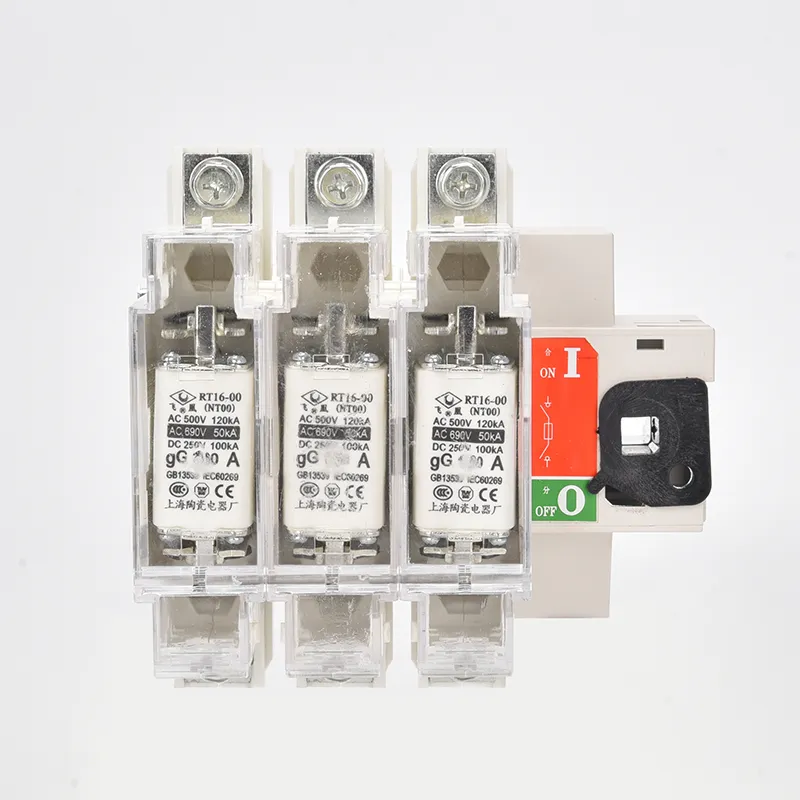

Deskripsi Produk

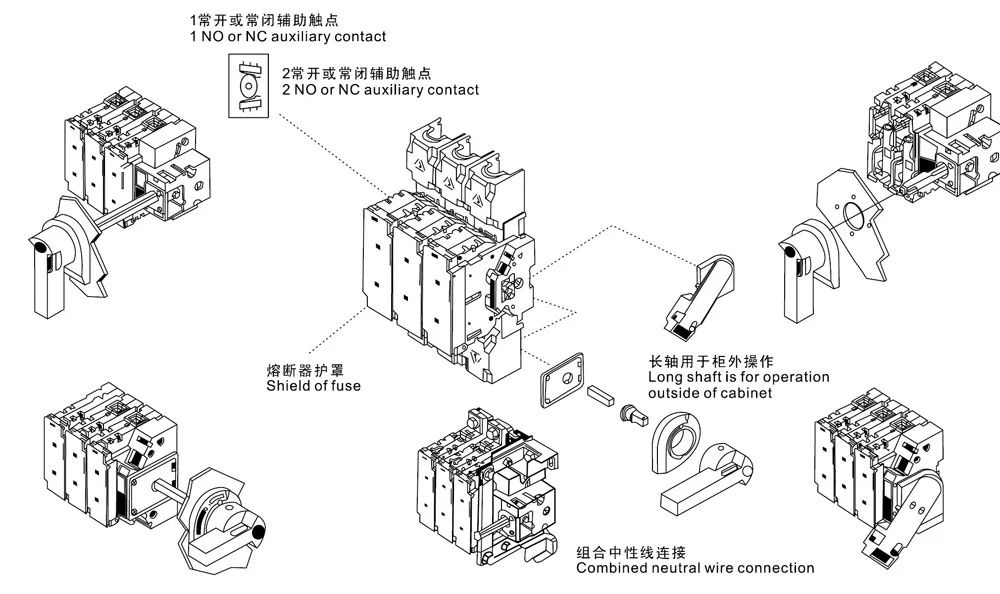

480 volt 3 phase 400 amp nggabungake saklar pedhot main peran kritis ing sirkuit listrik. Kanthi nggabungake fungsi sekring lan saklar piso, nawakake kemampuan protèktif lan operasi sing trep. Thanks kanggo desain mekanik sing unik lan operasi sing tepat, 480 volt 3 phase 400 amp saklar pedhot gabungan wis dadi komponen sing penting ing sistem listrik modern.

1.Sajrone operasi normal, saklar pedhot ngontrol sambungan lan medhot daya, njamin lampahing sirkuit Gamelan. Nalika pangopènan dibutuhake, saklar pedhot gabungan nyedhiyakake titik pedhot fisik sing jelas, njaga personel lan peralatan.

2. Ing acara saka kakehan utawa short circuit, unsur sekring ing ngalih nyawiji cepet, interrupting saiki fault lan nglindhungi loro sirkuit lan piranti disambungake saka karusakan.

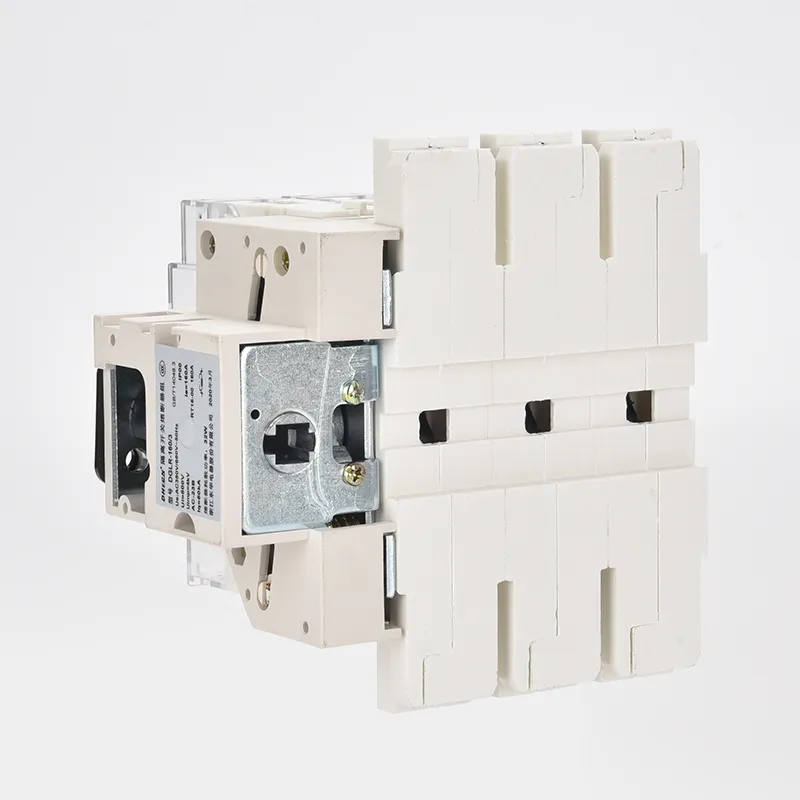

480 Volt 3 Phase 400 Amp Fused Disconnect Switch

Parameter produk:

Rangka Arus A	Rated Current saka Sekring (A)	Mode saka Fuse
63	10, 20, 30, 40, 50, 63	00C
160	63, 80, 100, 125, 160	0
250	160	0
250	200, 250	1
400	300, 315, 400	2
630	400,500,630	3

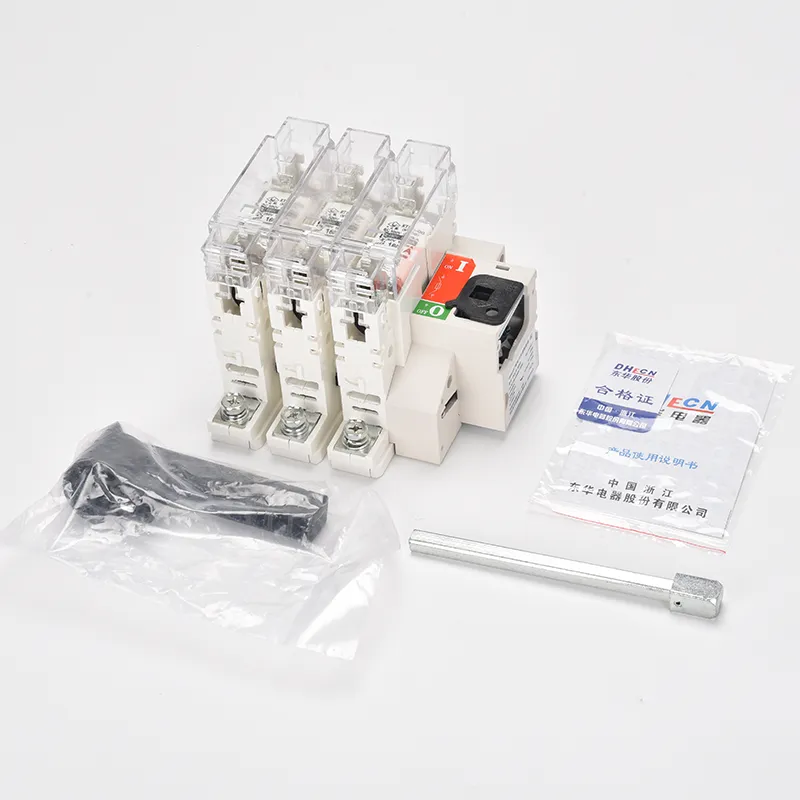

480 Volt 3 Phase 400 Amp Fused Disconnect Switch

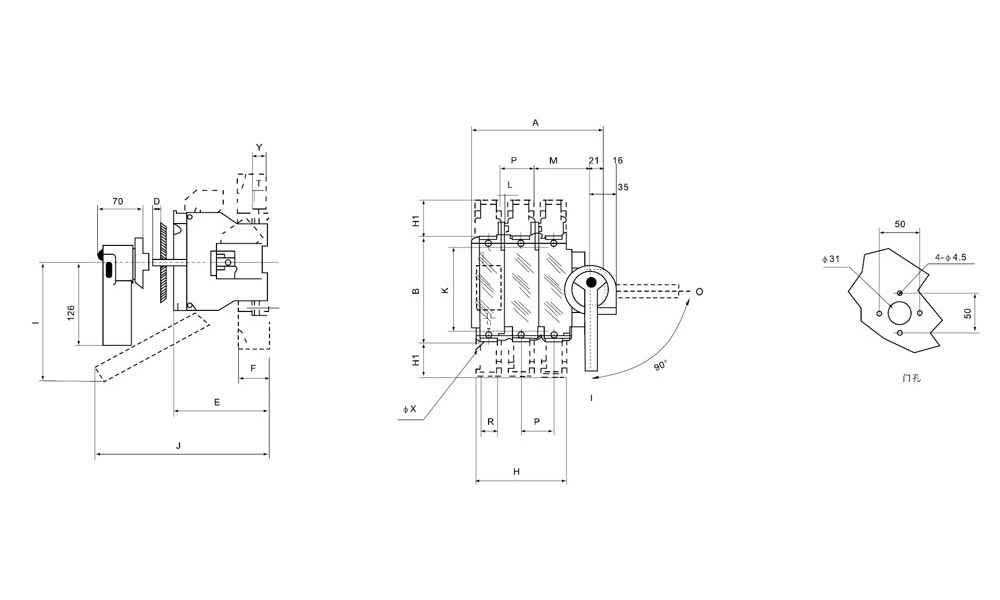

Tipe ngarep

Jinis	Ukuran Fuse	Ukuran Frame lan Ukuran Instalasi
GLR-63～400A		A	B	D	E	F	H	H1	I	J	K	L	M	P	R	T	φX	Y
63A/3	0～00C	152	118	20~30	117				159	145	106	5.4	62.5	32
63A/4	0～00C	184	118	20~30	117				159	145	106	5.4	62.5	32
160A/3	0～00	164	162	28~30	126	44	108	53	141	189	127	5.4	65	36	20	2.5	8.5	19.5
160A/4	0～00	200	162	28~30	126	44	144	53	141	189	127	5.4	65	36	20	2.5	8.5	19.5
250/3	1	236	195	28~30	146	65	180	75	185	251	162	6.4	90.5	60	32	2.5	11	19.5
250/4	1	296	195	28~30	146	65	240	75	185	251	162	6.4	90.5	60	32	2.5	11	19.5
400/3	2	278	205	28~30	149	65	192	75	200	260	172	6.4	121	66	50	3	11	20
400/4	2	344	205	28~30	149	65	258	75	200	260	172	6.4	121	66	50	3	11	20

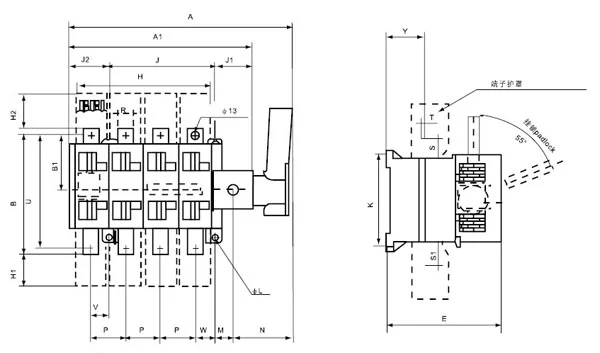

Jinis	Ukuran Fuse	Ukuran Frame lan Ukuran Instalasi
GLR-400～630A		A	A1	B	B1	C	E	H	H1	H2	J	J2	J1	K	M	N	P	R	S	S1	T	V	U	W	φL	Y
400A/3	2	414	285	238	115	307	221	190	71	79	210	70	65	180	32.5	162	65	32	35	43	5	40.5	208	39.5	7	69
400A/4	2	474	345	238	115	307	221	255	71	79	210	70	65	180	32.5	162	65	32	35	43	5	24.5	208	39.5	7	69
630A/3	3	470	345	300	150	348	268	235	85	85	250	100	76	250	38.5	162	80	50	50	50	7	45.5	260	44.5	9	72
630A/4	3	550	425	300	150	348	268	315	85	85	250	100	76	250	38.5	162	80	50	50	50	7	34.5	260	445	9	72

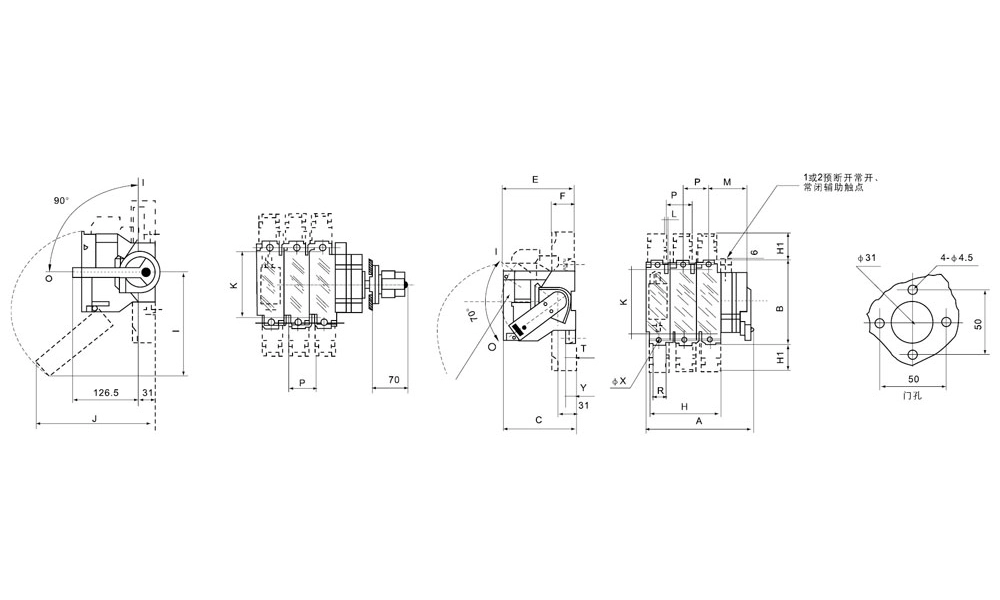

Tipe Aside

Jinis	Ukuran Fuse	Ukuran Frame lan Ukuran Instalasi
GLR-63～400A		A	B	C	E	F	H	H1	I	J	K	L	M	P	R	T	φX	Y
63A/3	0～00C	133	118	134	126.5		116.5		159	145	106	5.4	36	32
63A/4	0～00C	164	118	117	126.5		116.5		159	145	106	5.4	36	32
160A/3	0～00	150	162	173	126.5	44	108	53	141	189	127	5.4	38	36	20	2.5	8.5	19.5
160A/4	0～00	186	162	173	126.5	44	144	53	141	189	127	5.4	38	36	20	2.5	8.5	19.5
250/3	1	253	195	173	146	65	180	75	185	251	162	6.4	81	60	32	2.5	11	19.5
250/4	1	313	195	173	146	65	240	75	185	251	162	6.4	81	60	32	2.5	11	19.5
400/3	2	271	205	173	149	65	192	75	200	260	172	6.4	86	66	50	3	11	20
400/4	2	337	205	173	149	65	250	75	200	260	172	6.4	86	66	50	3	11	20

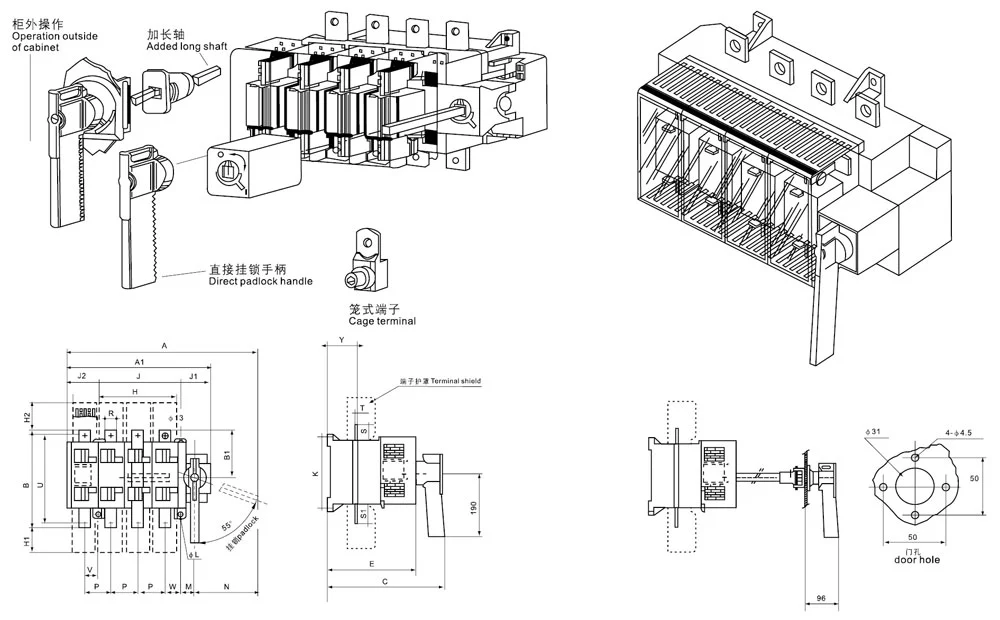

Jinis	Ukuran Fuse	Ukuran Frame lan Ukuran Instalasi
GLR-400～630A		A	A1	B	B1	E	H	H1	H2	J	J2	J1	K	M	N	P	R	S	S1	T	V	U	W	φL	Y
400A/3	2	500	285	238	115	221	190	70	79	210	70	65	180	32.5	119	65	32	30	43	5	40.5	208	39.5	7	69
400A/4	2	560	345	238	115	221	255	70	79	210	70	65	180	32.5	119	65	32	30	43	5	24.5	208	39.5	7	69
630A/3	3	550	345	300	150	268	235	100	85	250	100	76	250	38.5	119	80	50	50	50	7	45.5	260	44.5	9	72
630A/4	3	630	425	300	150	268	315	100	85	250	100	76	250	38.5	119	80	50	50	50	7	34.5	260	445	9	72

Pangopènan produk:

1.Sadurunge kang sijine menyang layanan normal, 480 volt 3 phase 400 amp nggabungke ngalih pedhot kudu dipasang ing posisi vertikal lan piring tutup kudu dibusak.

2. Kanggo mesthekake kapasitas mecah sirkuit cendhak sing tepat lan kinerja watesan saiki, 480 volt 3 phase 400 amp ngalih pedhot nggabungke kudu dipasang karo sekring saka HFS bener.

3. Nalika ngganti link sekring, sirkuit mbukak kudu pisanan dicopot lan tutup ngalih pedhot dibukak utawa dibusak. Sekring banjur bisa dibebasake kanthi alon-alon menet klip spring ing sangisore piring penahan. A sekring anyar wis diinstal dening ngusapake mudhun bebarengan slot guide menyang Panggonan.

4. Senajan kamar busur bisa dilebokake utawa ditarik kanthi gampang saka soket ndhuwur, mbusak sing ora perlu kudu dihindari. Sajrone instalasi, kudu ditangani kanthi ati-ati lan dilebokake alon-alon nganti dipasang kanthi lengkap.

5. Kanggo njaga kontak saka 480 volt 3 phase 400 amp nggabungke saklar pedhot ing kondisi apik, pengawasan biasa lan reresik saka bledug, lenga, utawa celengan liyane dibutuhake. Kajaba iku, lubrication kudu Applied periodik kanggo bagean obah saka mekanisme operasi kanggo njaga operasi Gamelan lan ngluwihi umur layanan.
