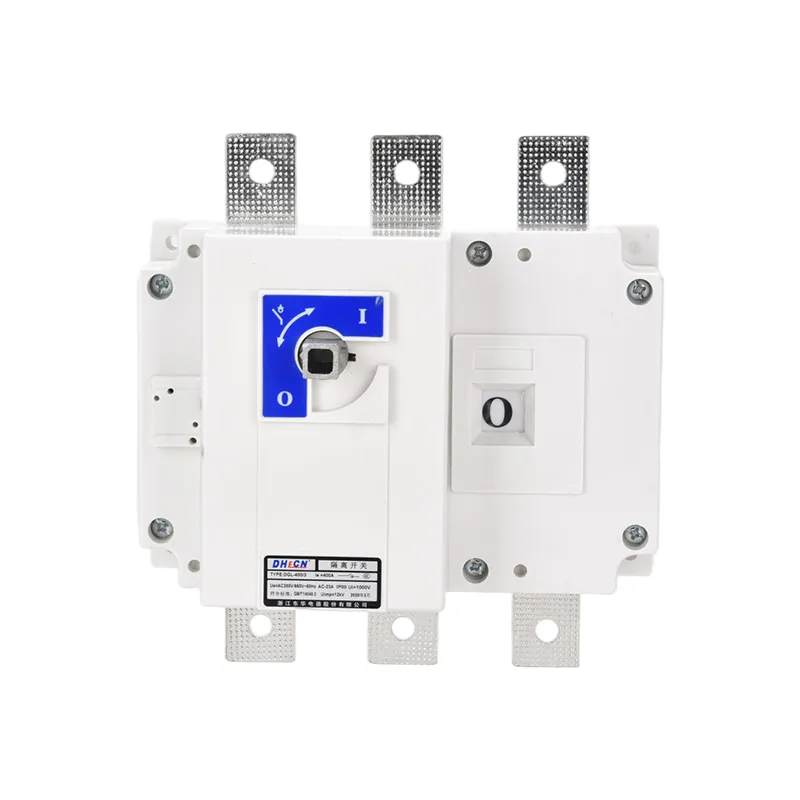

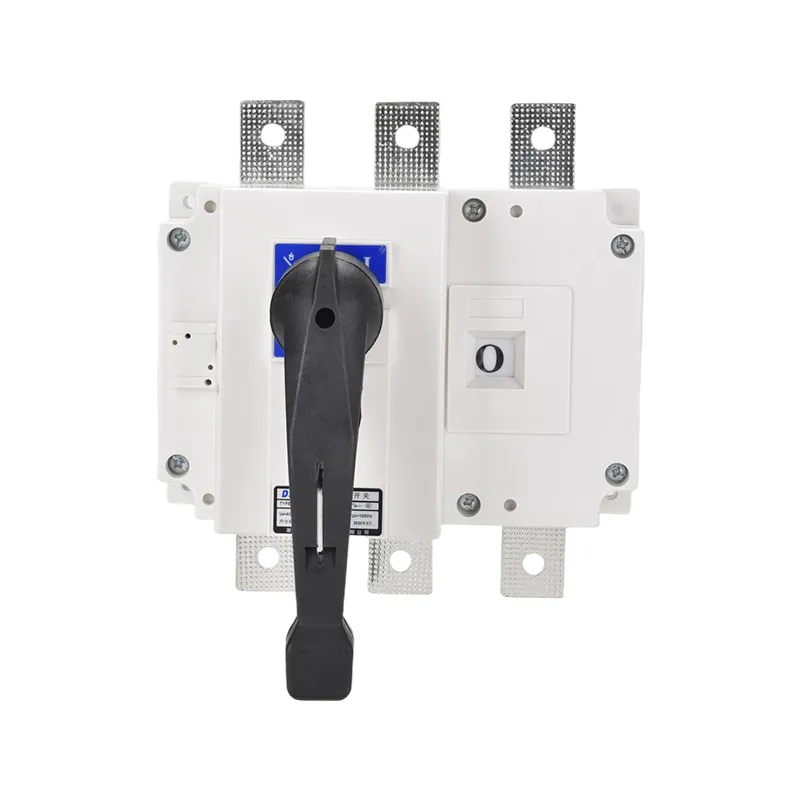

3 Phase 200 Amp Non Fused Disconnect Switch

Minangka Pabrik profesional, Wenzhou XiFa Electric Power Equipment Co., Ltd strictly nderek sistem kontrol kualitas kanggo gawé saben 3 phase 200 amp non-nyawiji saklar pedhot. Ing bengkel 3 phase 200 amp non fused saklar pedhot, Managers bakal mriksa saben proses prodhuksi dilakokno Gamelan kanggo mesthekake pangiriman cepet lan ora tundha. Nalika saklar pedhot rampung, perlu ngalami seri pabrik kayata tes operasi mekanik kanggo verifikasi tumindak ngoper lancar lan dipercaya lan frekuensi daya tahan tes voltase ing sirkuit utama lan bagian insulasi.

Kirim Pitakonan

Deskripsi Produk

Kanggo luwih ngerti 3 phase 200 amp non-nyawiji medhot ngalih, kita bisa introduce non-nggabungake medhot ngalih saka fungsi ing sistem daya. Bisa ditampilake kaya ing ngisor iki:

1.Isolasi Daya: Sajrone inspeksi utawa pangopènan peralatan listrik, mbukak 3 phase 200 amp non fused medhot ngalih rampung misahake peralatan ing layanan saka bagean urip, nggawe break katon lan njamin safety personel.

2.Switching Operations: Ing operasi sistem daya, 3 phase 200 amp non-nyawiji medhot ngalih dianggo ing koordinasi karo mbobol sirkuit kanggo ngganti konfigurasi operasi sirkuit-contone, nransfer busbars utawa ngganti rute sumber: mbisakake kontrol sistem fleksibel.

3.Making lan Breaking Arus Cilik: 3 phase 200 amp non fused saklar pedhot bisa langsung nyambung utawa medhot sirkuit cilik saiki kayata unloaded short lines, voltase trafo, lan arresters mundhak, tanpa perlu kanggo operate mbobol sirkuit, mangkono simplifying operasi rutin.

4.Koordinasi karo Piranti Proteksi: Nalika ana fault, 3 phase 200 amp non fused ngalih pedhot ngisolasi bagean faulted sawise mbobol sirkuit wis tripped, nyegah expansion fault lan ndhukung operasi sistem stabil.

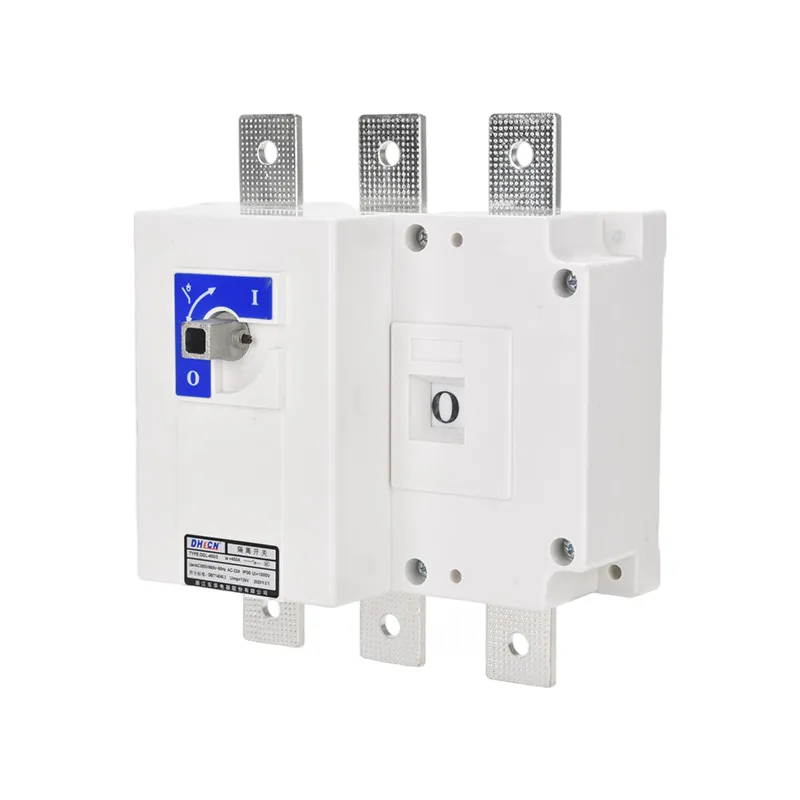

3 Phase 200 Amp Non Fused Disconnect Switch

Parameter produk:

lth (A)	125A	160A	200A	250A	315A	400A	500A	630A	1000A	1250A	1600A	2000A	2500A	3150A	4000A
Ui(V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Kekuatan dielektrik (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Uimp (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
Arus Kerja le(A)
400 V AC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400 V AC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400 V AC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750 V AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750 V AC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750 V AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220 V DC 21	125	160	200	250	315	400	500	630
220 V DC 22	125	160	200	250	315	400	400	500
220 V DC23	125	125	160	200
440V DC21	100	125	160	200	315	400	400	500
440V DC22	100	125	160	200	315	400	400	500
440 V DC23	100	125	160	200
Daya Motor (KW)
400V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
lcw (KA Rms,0.1S/1.0S)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
Nggawe lan Breaking Kapasitas
lcn(A Rms) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A Rms) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm(Nilai Puncak KA)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
Umur Mekanik (wektu)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
Urip Listrik (wektu)
Ue=660V Rated Saiki le
COS∮＝0.95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮＝0.65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮＝0.35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
Bobot (kg)
3 kutub	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 kutub	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
Torsi Operasi (Nm)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

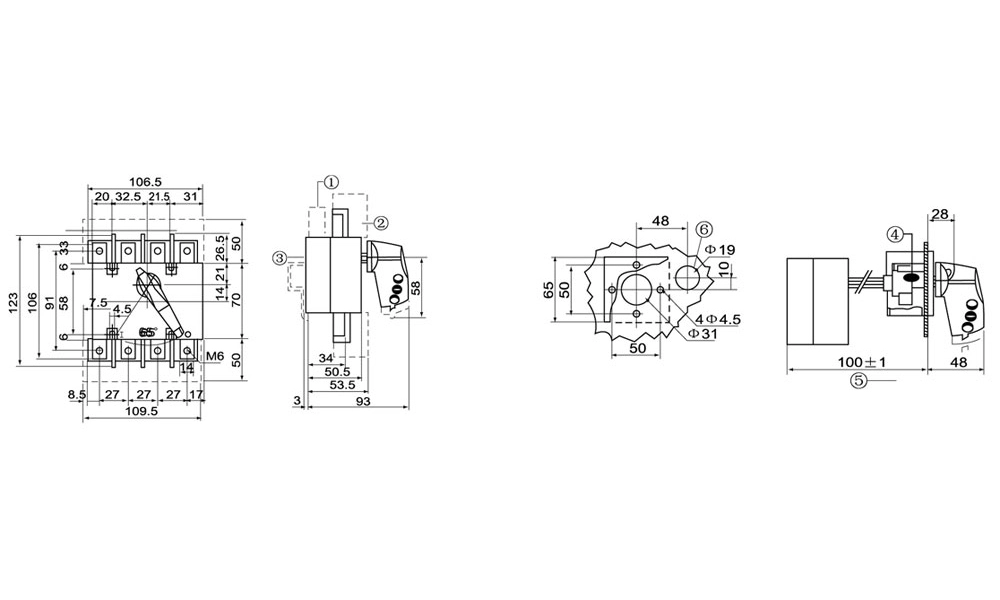

3 Phase 200 Amp Non Fused Disconnect Switch

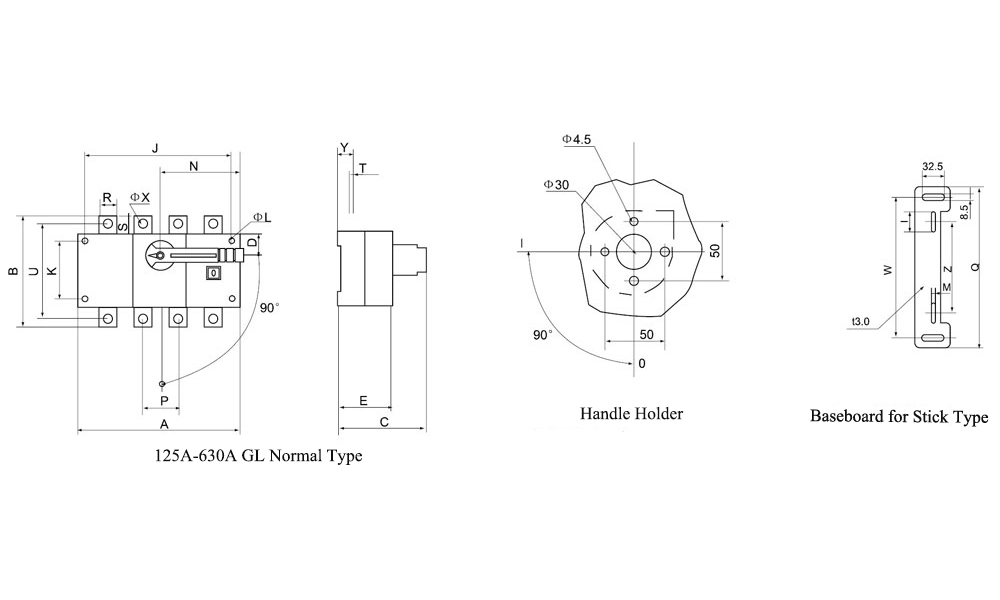

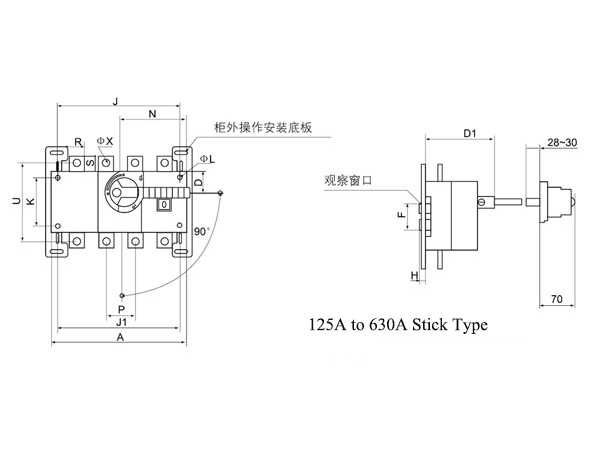

Jinis	Ukuran Frame lan Ukuran Instalasi
GL-125～630A	A	B	C	D	D1	E	φL	J	J1	K	N	P	R	S	T	U	φX	Y	F	H
125A-160A/3	140	135	125	27	92	73	6	120	120	65	85	36	20	25	4	115	9	25	59	10
125A-160A/4	170	135	125	27	92	73	6	150	150	65	85	36	20	25	4	115	9	25	59	10
200A-250A/3	180	170	138	35	98	86	6	160	160	90	115	50	25	30	4	140	11	25	76	15
200A-250A/4	230	170	138	35	98	86	6	210	210	90	115	50	25	30	4	140	11	25	76	15
315A-400A/3	230	240	165	50	135	110	7	210	210	140	145	65	32	40	5	206	11	37	94	20
315A-400A/4	290	240	165	50	135	110	7	275	275	140	145	65	32	40	5	206	11	37	94	20
500A-630A/3	230	260	165	50	135	110	7	210	210	140	145	65	40	50	6	220	13	37	94	20
500A-630A/4	290	260	165	50	135	110	7	275	275	140	145	65	40	50	6	220	13	37	94	20

Jinis	Ukuran
GL-125～630A	I	M	Z	W	Q
125A	55	5.5	85	190	218
160A	55	5.5	85	190	218
200A	55	5.5	85	190	218
250A	55	5.5	85	190	218
315A	60	6.5	130	240	270
400A	60	6.5	130	240	270
500A	60	6.5	130	240	270
630A	60	6.5	130	240	270

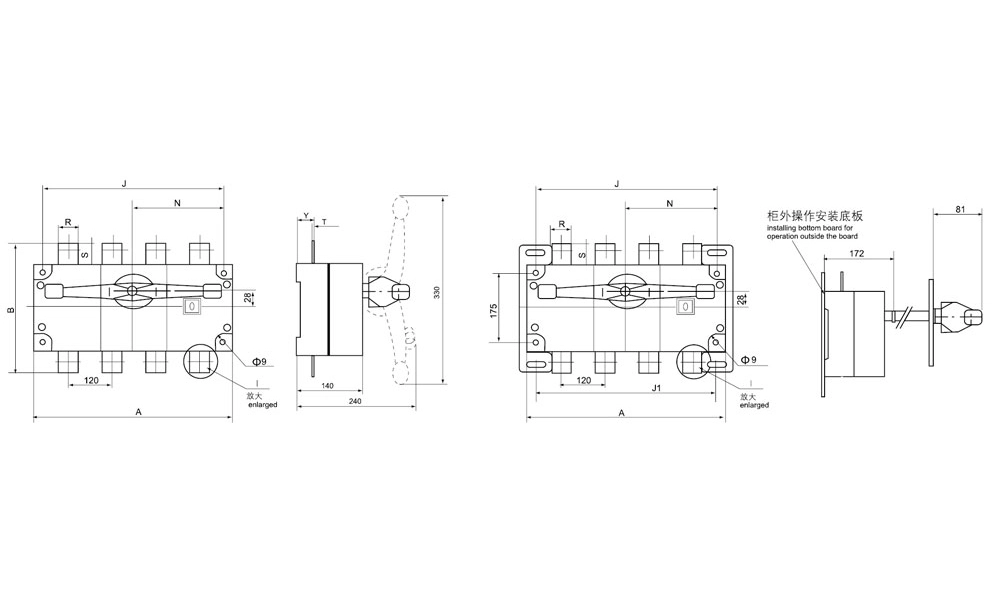

Jinis	Ukuran Frame lan Ukuran Instalasi
GL-1000~4000A	A	B	J	J1	N	R	S	T	Y
1000-1250A / 3	378	312	355	355	186	60	56	8	48
1000-1250A / 4	492	312	470	470	248	60	56	8	48
1600A/3	378	338	355	355	186	80	69	8	49
1600A/4	492	338	470	470	248	80	69	10	49
2000-2500A / 3	378	455	355	355	186	80	127	10	78.5
2000-2500A / 4	492	455	470	470	248	80	127	10	78.5
3150-4000A / 3	378	514	355	355	186	120	157	12	78.5
3150-4000A / 4	492	514	470	470	248	120	157	12	78.5

FAQ produk:

P: Apa fungsi utama saklar pemutus 3 fase 200A non-fused?

A: 3 phase 200A non-fused saklar pedhot nyedhiyakake sarana kanggo manual isolasi daya saka peralatan utawa sirkuit kanggo pangopènan lan safety. Ora kaya saklar sing digabung, ora kalebu proteksi arus luwih-mung mbukak lan nutup sirkuit.

P: Ing jinis aplikasi apa saklar pemutus non-fused 3 phase 200A biasane digunakake?

A: Pedhot sing ora digabung biasane dipasang nalika proteksi arus luwih wis diwenehake dening pemutus hulu utawa sekring. Asring digunakake minangka piranti isolasi lokal kanggo unit HVAC, motor, alat mesin, utawa panel distribusi.

Q: Napa milih rating 200 amp?

A: Rating 200A cocok kanggo sistem sing arus beban kontinu maksimum ora ngluwihi 200 amps. Rating iki asring digunakake ing fasilitas industri komersial lan entheng ukuran pertengahan ing ngendi sirkuit cabang utawa beban individu mbutuhake pengasingan sing aman.

P: Apa rating voltase sing kasedhiya kanggo saklar pemutus 3 phase 200A sing ora digabung?

A: Umume 3 fase 200A pedhot sing ora disambungake dirating nganti 600 volt AC, kanthi 240V lan 480V sing paling umum. Tansah verifikasi manawa rating piranti cocog utawa ngluwihi voltase sistem.
