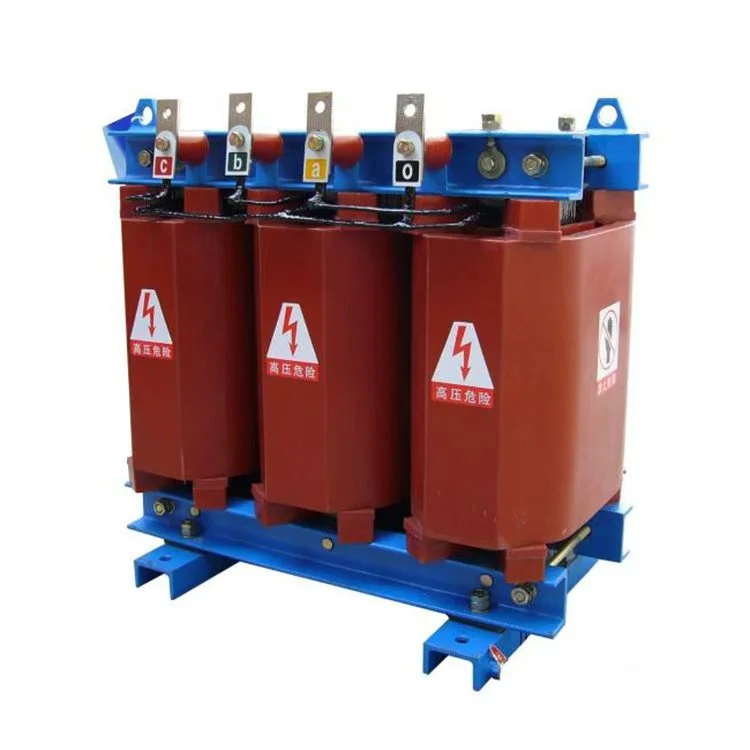

SCB10 3500kVA 11kV 415V Garing Tipe Transformer

Wenzhou Xifa Electrical Equipment Co., Ltd., minangka produsen profesional trafo jinis lenga lan garing, wis nggawe proses produksi sing ketat sing kalebu pengadaan, manufaktur, lan inspeksi produk pungkasan. Ing pabrik kita, tes panrima pabrik dudu prosedur sampling nanging inspeksi lengkap 100% wajib kanggo saben trafo. Tes kasebut ditindakake miturut standar domestik lan internasional paling anyar, nggunakake peralatan uji presisi dhuwur sing dikalibrasi. Parameter listrik utama trafo, kayata rasio voltase, impedansi, losses, lan kekuatan insulasi diverifikasi item miturut item. Mung produk sing lulus kabeh item tes tanpa pangecualian sing diwenehake ijin. Sistem uji coba sing ketat iki minangka jaminan teknis kanggo janji manawa "saben trafo sing dikirim bisa dipercaya.

Proses Produksi SCB10 3500kVA 11kV 415V trafo tipe kering

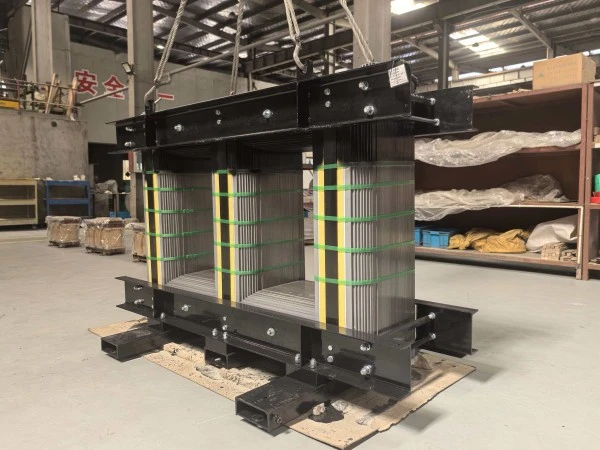

I. Inti Manufaktur

Inti minangka jalur tengah kanggo induksi elektromagnetik, lan presisi manufaktur langsung mengaruhi kinerja trafo.

1.Cutting lan Blanking: Strip baja silikon kualitas dhuwur dipotong longitudinally lan transversely menyang sheets saka jembaré dibutuhake lan dawa. Pojok potong kudu duwe burr minimal lan akurasi dimensi sing dhuwur kanggo njaga permeabilitas magnetik sing apik.

2. Punching lan Numpuk: Lembaran baja silikon sing dipotong ditindhes (contone, kanggo bolongan) banjur ditumpuk lapisan kanthi lapisan miturut gambar kanggo mbentuk sikil inti multi langkah sing lengkap.

3. Insulation Sealing: Sawise numpuk, resin epoksi disapu resik utawa disegel menyang mburi lan lumahing inti kanggo jampel lan pangayoman marang teyeng.

II. Produksi Coil

Iki minangka bagean paling rumit lan kritis saka trafo tipe garing SCB10 3500kVA 11kV 415V

 produksi. Tujuane kanggo nggawe gulungan sing nggawa voltase lan arus lan segel nganggo resin epoksi dadi struktur sing padhet lan terisolasi.

1.Coil Winding: Ing mesin nduwurke tumpukan darmabakti, foil tembaga utawa kabel tembaga wis tatu menyang mandrel kanggo mbentuk voltase dhuwur (HV) lan kurang voltase (LV) windings. Sajrone nduwurke tumpukan, insulasi interlayer, insulasi pungkasan, lan timbal dipasang kanthi tepat.

2.Pre pangatusan lan Molding: Koil tatu wis di resiki lan diselehake menyang cetakan casting. Rakitan banjur dikirim menyang oven kanggo pra-garing. Langkah iki wigati; Kelembapan kudu rampung dibusak saka kumparan, minangka Kelembapan ampas bakal nimbulaké kanthong online sawise casting, nemen compromising kinerja jampel.

3. Vacuum Casting: Iki minangka proses inti sing nemtokake umur produk. Kumparan pepe nang cetakan diselehake menyang vakum casting tank, ngendi vakum dhuwur, meksa bisa nyelehake ngisor 100 Pa digambar. Bebarengan, campuran resin epoksi, hardener, lan pengisi sing tepat (contone, bubuk silika) dicampur lan dibuwang. Ing vakum, campuran kasebut diwutahake menyang cetakan, supaya bisa nembus kabeh celah coil lan produk pungkasan ora ana gelembung.

4.High Temperature Curing: Sawise casting, cetakan diselehake menyang open curing kanggo curing suhu dhuwur. Ramp suhu multi-tataran (contone, saka 75°C nganti 135°C ing langkah-langkah) biasane digunakake. Iki ngidini resin epoksi bisa bereaksi kanthi kimia, mbentuk massa padhet sing atos, tahan panas, kanthi sifat insulasi sing apik.

5.Demolding lan Finishing: Sawise ngobati, jamur dibusak. Lumahing coil wis digiling, dipotong, lan dilebokake kanggo entuk finish sing lancar lan ukuran sing tepat, siap kanggo tahap sabanjure.

Parameter produk:

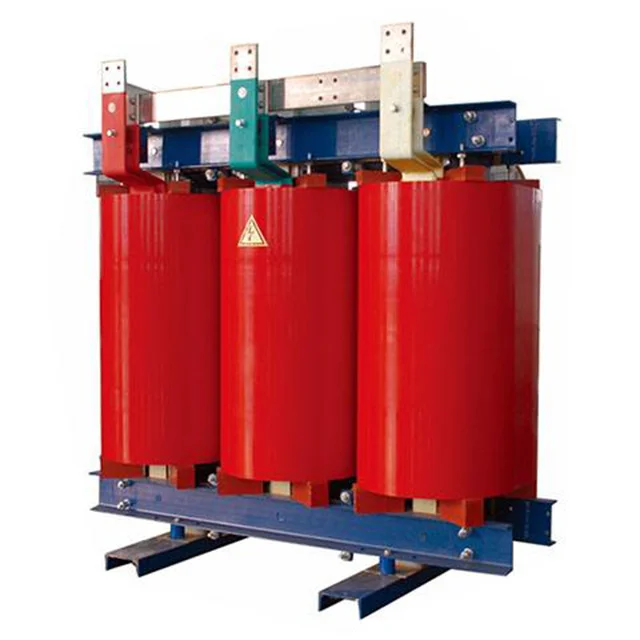

jeneng	SCB10 3500kVA 11kV 415V trafo jinis garing
Kapasitas Rated	3500kva
Tegangan utami	11 KV
Tegangan sekunder	415V
Bahan isolasi	Resin tuang
Kelompok Vektor	Dyn11 Yyn0
Ora Ana Mundhut (P0)	Adhedhasar syarat pelanggan
Mundhut Muatan (Pk) @ 120°C	Adhedhasar syarat pelanggan
Tegangan Impedansi (Uk)	8%
Kelas Isolasi	KELAS F utawa H
Metode pendinginan	ONAF ONAF
discharge parsial	Kurang saka 10 pc

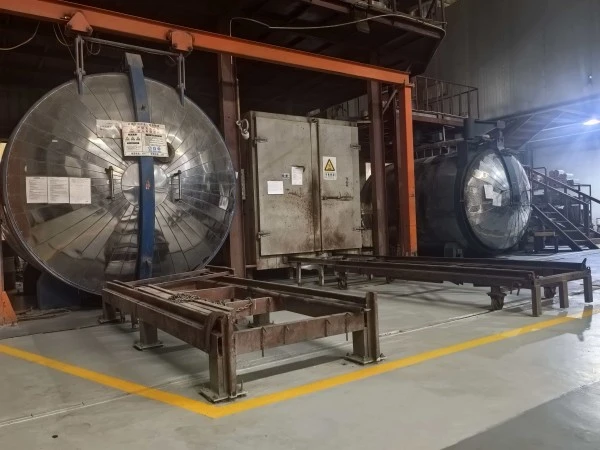

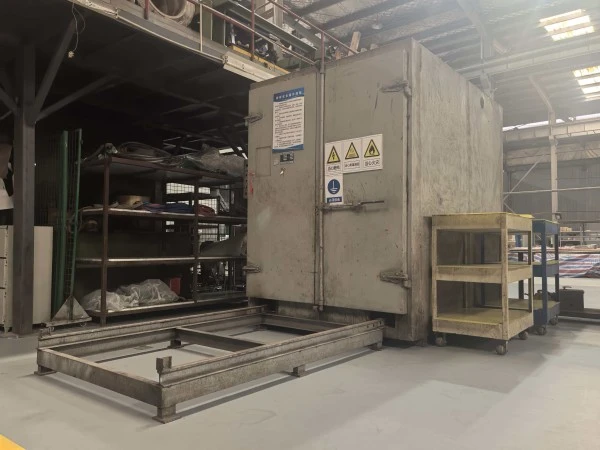

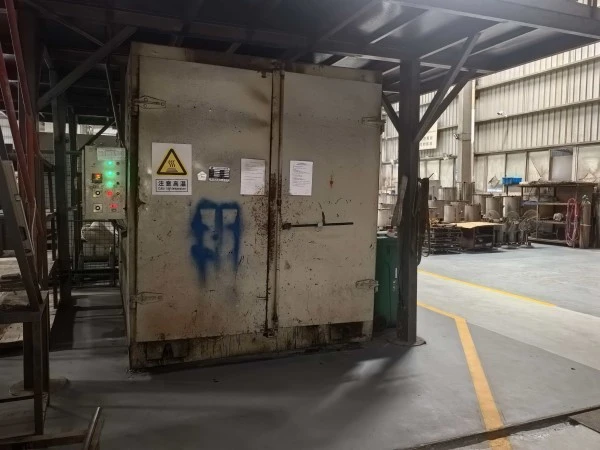

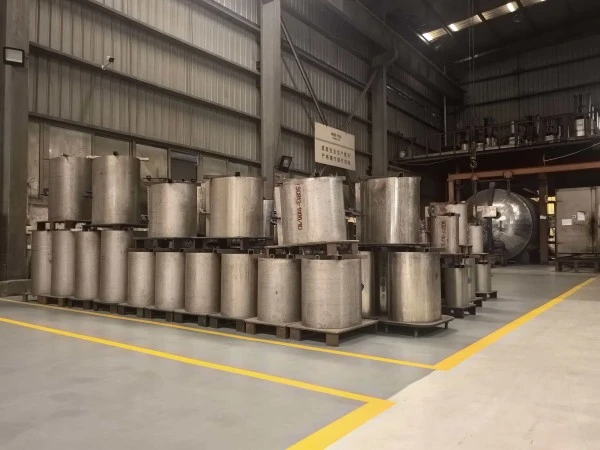

Peralatan Produksi

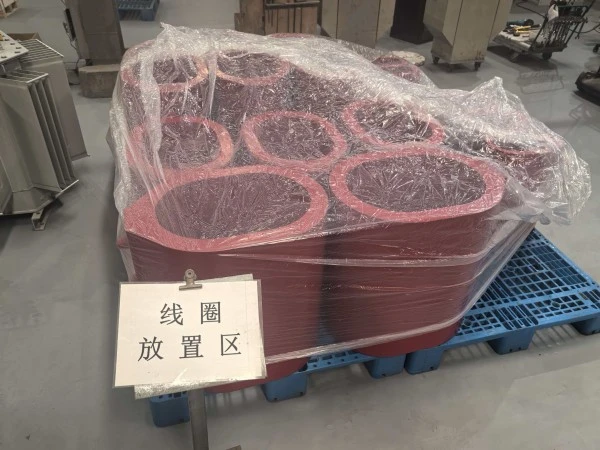

Produk Semi Rampung

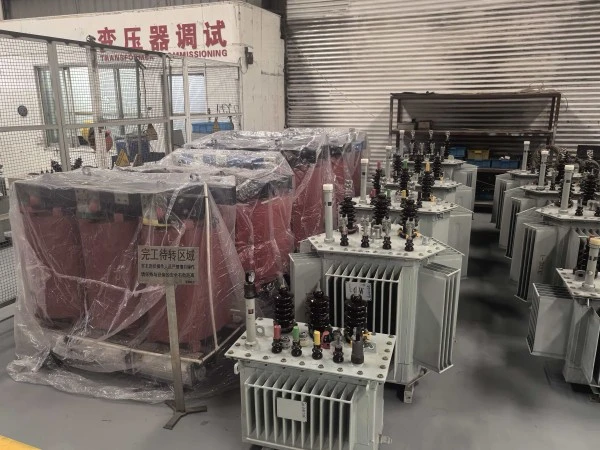

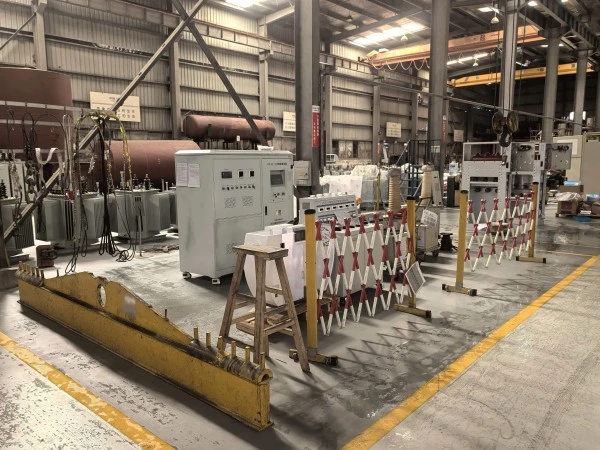

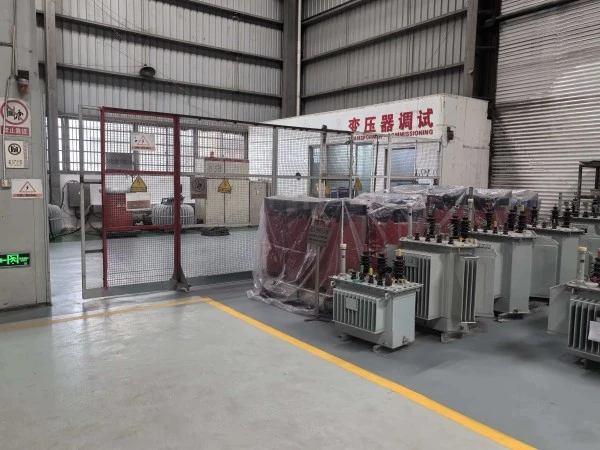

Pusat Tes

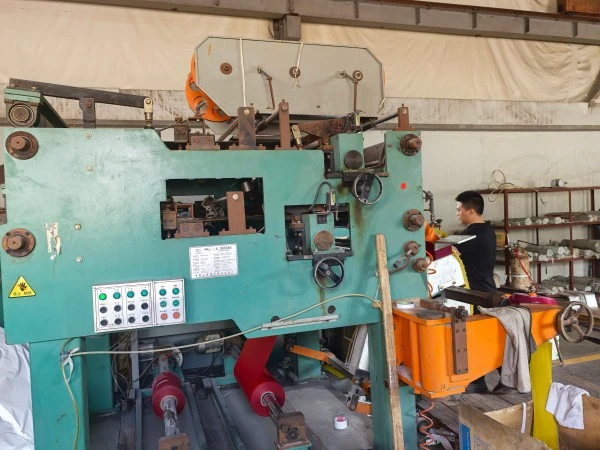

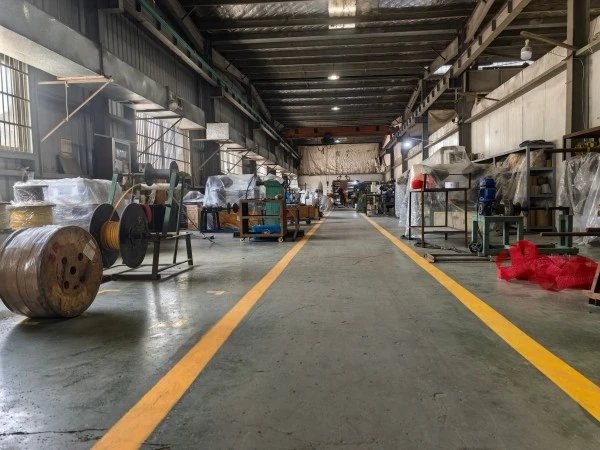

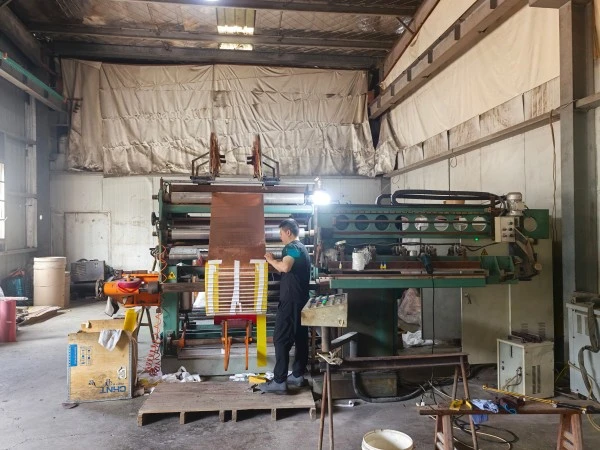

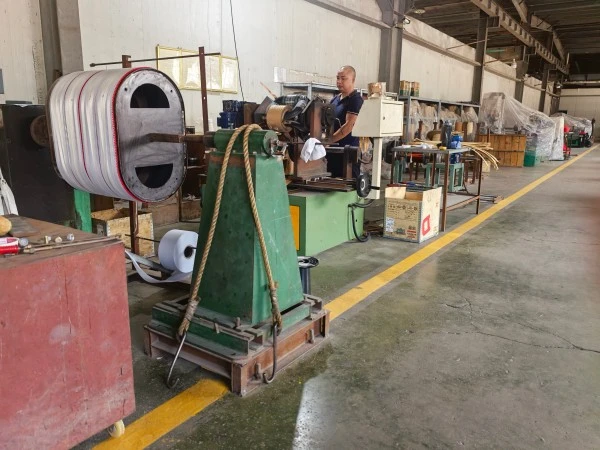

Bengkel Winding
