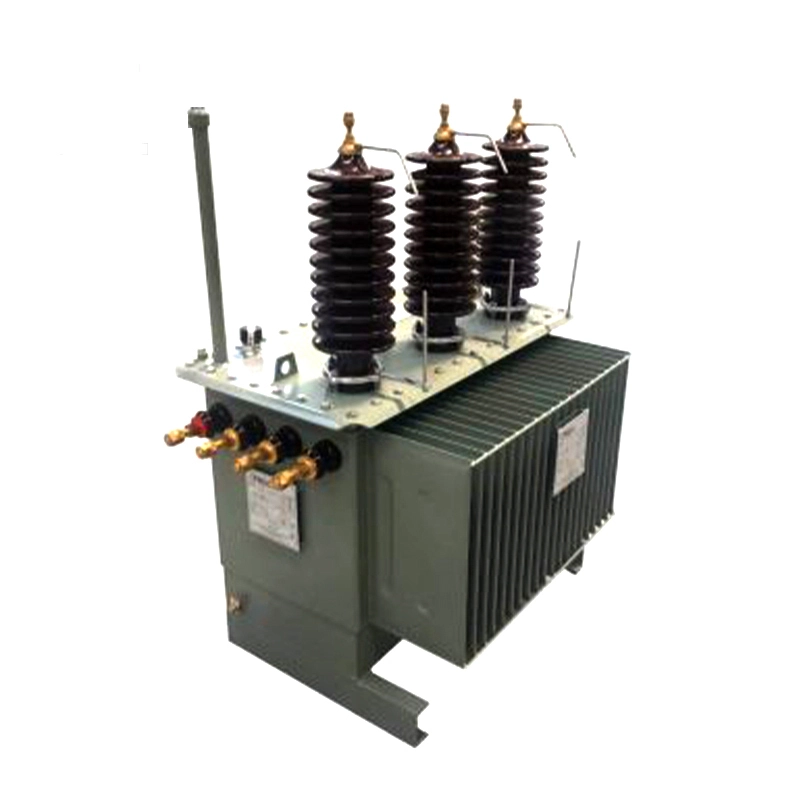

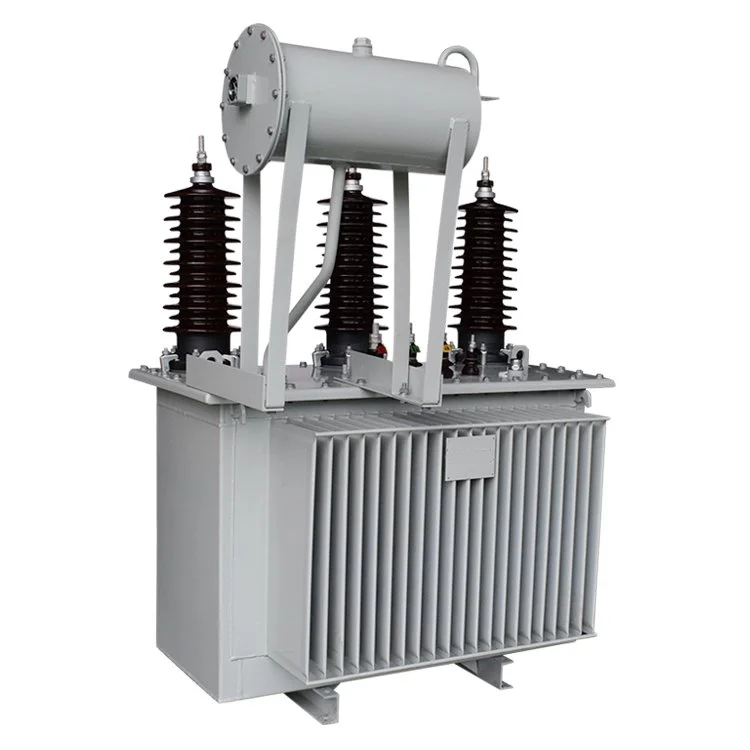

33kv 50kva Two Winding Oil nyemplungaken Transformer

Inspeksi lan Pengujian Pra-komisi kanggo Transformers celup lenga 33kv 50kva

1. Inspeksi Visual Penampilan lan Struktur

Inspeksi visual sing komprehensif kudu ditindakake kanggo mesthekake yen trafo sing dicelupake minyak 33kv 50kva ora ana karusakan, deformasi, utawa bocor lenga sing katon. Kabeh komponen njaba, kalebu tank, radiator, bushings, lan piranti relief tekanan, kudu dipriksa kanggo konfirmasi lagi ing kondisi apik lan diinstal kanthi bener. Kabeh sambungan mechanical kudu diverifikasi kanggo tightness. Kajaba iku, sistem grounding kudu dipriksa kanggo mesthekake yen dipasang kanthi bener lan nyedhiyakake grounding sing dipercaya, sing penting kanggo safety operasional.

2. Insulation Resistance Test

Tes resistensi insulasi minangka cara utama kanggo ngevaluasi kahanan sistem insulasi trafo 33kv 50kva rong lenga gulung. Megohmmeter kudu digunakake kanggo ngukur resistensi insulasi antarane fase menyang fase lan uga antarane saben fase menyang bumi. Nilai sing dipikolehi kudu dibandhingake karo data referensi sing ditemtokake pabrikan kanggo mesthekake yen kinerja insulasi cocog karo standar sing dibutuhake.

3. Uji Faktor Dissipasi Dielektrik

Tes mundhut dielektrik, sing uga diarani tes tan δ, digunakake kanggo netepake kelembapan ingress, penuaan insulasi, utawa discharge parsial ing 33kv 50kva rong lenga gulung sing dicelup  transformer. Kanthi ngukur faktor dissipation dielektrik, kondisi bahan insulasi bisa dievaluasi kanthi luwih lengkap. Tes iki biasane ditindakake bebarengan karo tes ketahanan insulasi kanggo entuk penilaian kesehatan insulasi sing luwih lengkap.

4. Nguripake rasio lan Vector Group Verifikasi

Rasio puteran transformator kudu diverifikasi kanggo mesthekake tundhuk karo spesifikasi desain, sing kalebu konfirmasi rasio sing bener antarane voltase primer lan gulungan voltase sekunder saka 33kv 50kva rong trafo sing dicelup minyak gulung. Ing wektu sing padha, klompok vektor kudu dipriksa kanggo mesthekake pamindahan fase sing tepat lan sambungan sing bener saka gulungan telung fase, sesuai karo syarat sistem tenaga.

5. Ora Ana Tes Muatan

Tes ora ana beban ditindakake kanthi trafo kacemplung lenga 33kv 50kva kanthi energi ing sisih primer nalika sisih sekunder tetep mbukak. Tujuane kanggo ngukur ora ana arus beban lan ora ana kerugian beban. Tes iki nyedhiyakake informasi penting babagan kualitas inti, distribusi fluks magnetik, lan simetri gulungan. Iki uga mbantu ngenali kemungkinan kelainan ing sirkuit magnetik.

6. Tes Sirkuit Singkat

Sajrone tes sirkuit cendhak, voltase suda ditrapake ing belitan voltase primer nalika belitan voltase sekunder disambungake, sing ngidini pangukuran impedansi sirkuit cendhak lan mundhut beban. Tes kasebut nyedhiyakake data sing penting babagan kinerja 33kv 50kva trafo sing dicelupake minyak gulung ing kahanan beban, kalebu prilaku termal, kemampuan tahan sirkuit cendhak, lan kekuatan mekanik gulungan kasebut.

7. Analisis Kualitas Minyak lan Inspeksi Tingkat Minyak

Kanggo 33kv 50kva rong nduwurke tumpukan lenga kacemplung trafo, kondisi lenga insulating langsung mengaruhi kinerja operasional lan urip layanan. Sadurunge commissioning, conto lenga kudu dijupuk kanggo analisis laboratorium kanggo mriksa paramèter kayata isi Kelembapan, acidity, lan tingkat impurity. Kabeh asil kudu tundhuk karo standar sing ditrapake. Kajaba iku, tingkat lenga ing njero tank kudu diverifikasi kanggo mesthekake yen ana ing kisaran sing dibutuhake, njamin pendinginan lan insulasi sing efektif sajrone operasi.

Ringkesan, seri inspeksi lan tes sing ketat kudu rampung sadurunge 33kv 50kva rong nduwurke tumpukan lenga kacemplung trafo dilebokake ing layanan. Prosedur kasebut njamin kinerja sing stabil, safety operasional, lan linuwih jangka panjang. Pengujian pra-komisi sing tepat ora mung nyuda risiko kegagalan potensial, nanging uga nyedhiyakake dhasar sing kuat kanggo operasi jangka panjang sing aman lan efisien saka transformator celup minyak 33kv 50kva.

Spesifikasi Teknis:
