Transformator Daya Listrik Distribusi 500kva

Trafo daya digunakake akeh ing industri distribusi daya. Model 500 kVA minangka salah sawijining jinis sing paling populer ing pasar internasional. Kanggo nyukupi kabutuhan pasar, Wenzhou Xifa Electric Power Equipment Co., Ltd. wis ngluncurake trafo listrik distribusi 500kva. Inti digawe saka baja silikon berorientasi gulung kadhemen, sing nyuda mundhut wesi nganti paling gedhe lan gulungan tembaga konduktivitas dhuwur njamin kenaikan suhu sing kurang lan resistensi sirkuit cendhak sing dioptimalake.

Kirim Pitakonan

Deskripsi Produk

Transformator daya listrik distribusi 500kva nduweni kaluwihan utama ing ngisor iki: teknologi insulasi canggih kanggo keamanan sing luwih apik. Operasi gangguan kurang lan syarat pangopènan minimal. Iki dirancang khusus kanggo operasi sing efisien ing lingkungan komersial lan industri, kanthi kapasitas 500kVA sing nyedhiyakake efektifitas biaya lan kinerja lingkungan.

Pangguna bisa milih gulungan aluminium kanggo entuk keseimbangan antarane biaya lan efisiensi, utawa gulungan tembaga kanggo konduktivitas sing luwih apik, kerugian sing luwih murah, lan tahan panas sing unggul.

Munggah suhu bisa dipilih minangka 150 ℃, 115 ℃ utawa 80 ℃. Sing terakhir bisa nambah efisiensi lan ngluwihi umur insulasi ing suhu sekitar sing dhuwur utawa beban sing terus-terusan, lan bisa nggunakake bahan nganti 220 ° C utawa gelar sing luwih dhuwur.

Jinis enclosure trafo daya listrik distribusi 500kva kalebu enclosure NEMA 1 berventilasi sing cocog kanggo lingkungan garing ing njero ruangan, tutup NEMA 3R kanthi tutup tahan udan sing cocog kanggo lingkungan ruangan / lembab, lan tutup tertutup sing cocog kanggo wilayah sing tahan bledug, tahan kelembapan, korosif utawa mbebayani.

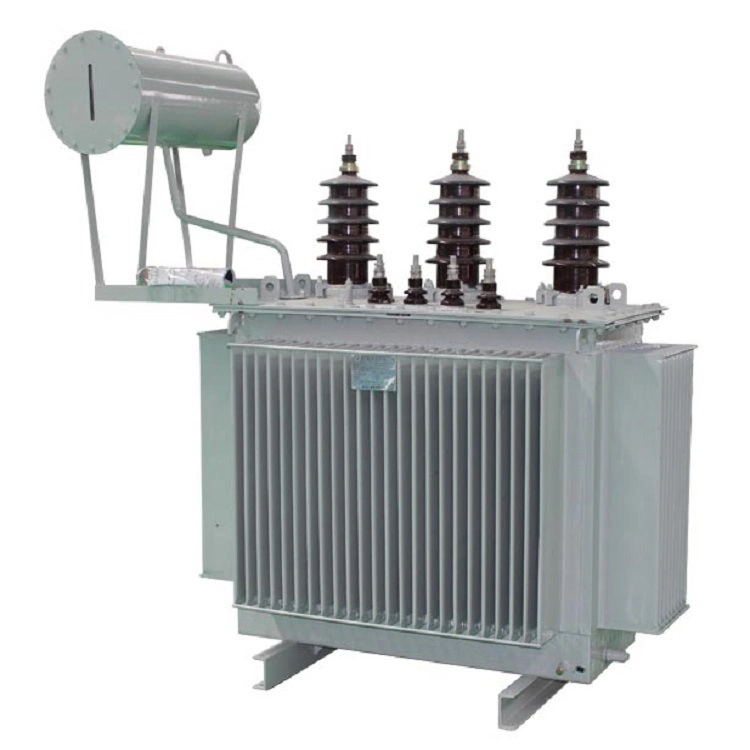

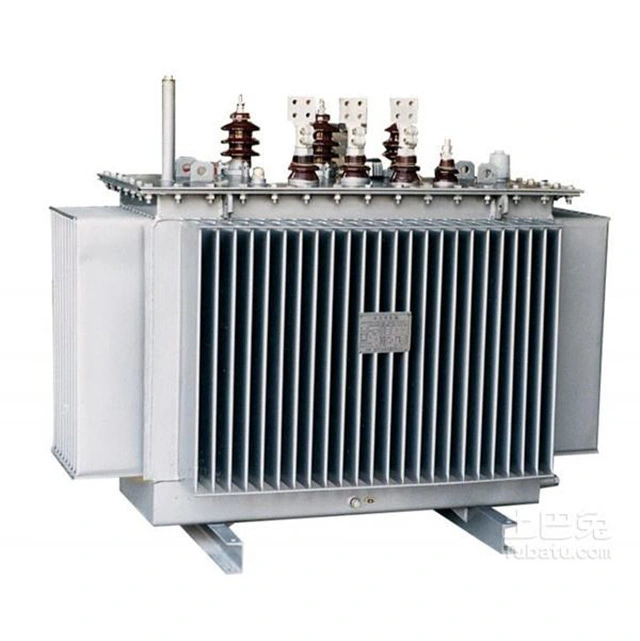

500kva Distribution Electric Power Transformer

Parameter teknis:

Jeneng produk	Transformator daya distribusi 500kva
Tekanan tinggi (KV)	10 KV
Rentang ketukan tekanan dhuwur (%)	±5 /±2 × 2,5%
Tekanan rendah (KV)	0,4 KV
Simbol sambungan	Dyn11, YNyn0
Rugi inti (W)	646 nganti 680W
Mundhut gulung (W)	4,2 nganti 6,9 kW
Saiki sing nyenengake (%)	≤0,8%
Impedansi sirkuit cendhak (%)	4,5% nganti 6,5%
Sertifikat	CE, ISO9001
Kenaikan suhu (℃)	150 ℃, 115 ℃ utawa 80 ℃

Napa ora nggunakake sepotong baja silikon minangka inti, tinimbang ngolah dadi lembaran?

Iki amarga inti kaya sheet bisa nyuda jinis mundhut wesi liyane "eddy saiki mundhut". Nalika trafo daya listrik distribusi 500kva digunakake, ana arus bolak-balik ing kumparan, lan fluks magnet sing diasilake kanthi alami bolak-balik. Fluks magnetik sing ganti iki ngasilake arus induksi ing inti wesi. Arus induksi sing diasilake ing inti wesi sirkulasi kanthi pola bunder ing bidang sing tegak karo fluks magnetik, mula diarani arus eddy. Mundhut arus Eddy uga nyebabake inti wesi dadi panas.

Kanggo nyuda mundhut saiki eddy, inti wesi trafo daya listrik distribusi 500kva digawe kanthi numpuk lembaran baja silikon sing saling terisolasi, supaya arus eddy mili ing sirkuit sing sempit lan elongated liwat bagean salib sing luwih cilik, saéngga nambah resistensi ing jalur arus eddy. Ing wektu sing padha, silikon ing baja silikon nambah resistivity materi, sing uga nduweni peran kanggo ngurangi arus eddy.

Kanggo inti trafo daya listrik distribusi 500kva, umume, lembaran baja silikon gulung kadhemen 0,35mm dipilih. Miturut ukuran inti sing dibutuhake, dipotong dadi lembaran dawa. Ing teori, kanggo nyuda arus eddy, luwih tipis lembaran baja silikon lan luwih sempit lembaran sing tumpang tindih, luwih apik efek kasebut. Iki ora mung nyuda mundhut saiki eddy, sudo munggah suhu, nanging uga nyimpen materi saka sheets baja silikon.

Nanging, nalika nggawe inti trafo lembaran baja silikon, ora mung adhedhasar faktor sing disenengi, amarga nggawe inti wesi kanthi cara iki bakal nambah wektu kerja lan nyuda bagean salib sing efektif saka inti wesi. Mulane, nalika nggawe inti trafo karo lembaran baja silikon, perlu kanggo nimbang kahanan tartamtu, nimbang Pros lan cons, lan milih ukuran optimal.
