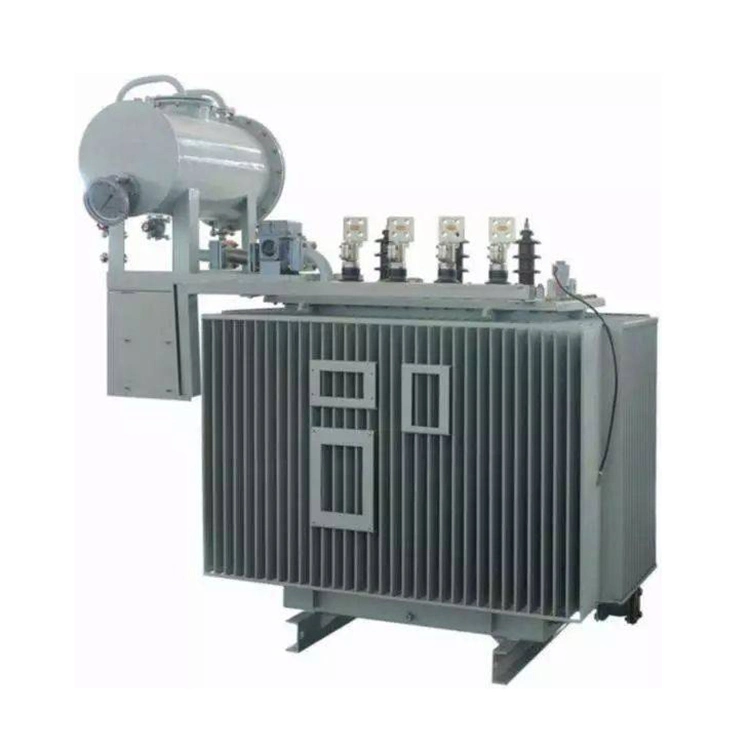

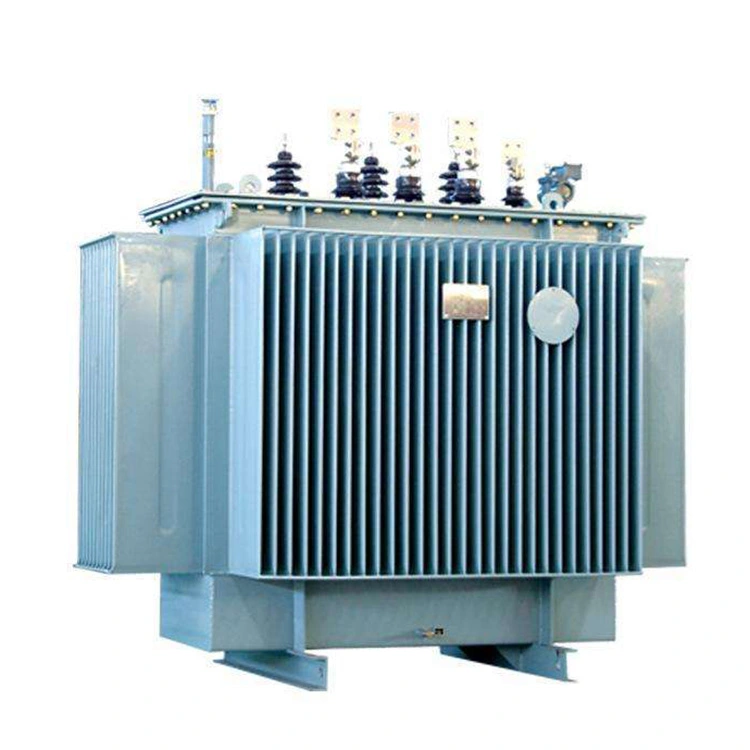

800kva 10kv Step Up Oil Kapenuhan Power Transformer

Transformator daya 800kva 10kv sing diisi minyak akeh digunakake ing sistem tenaga listrik kanggo transformasi voltase lan distribusi daya. Kanthi nggunakake prinsip induksi elektromagnetik, tingkat voltase munggah utawa mudhun kanggo nyukupi kabutuhan jaringan daya lan pangguna pungkasan sing beda. Amarga kinerja insulasi lan pendinginan sing dipercaya, trafo daya 800kva 10kv sing diisi minyak umume dipasang ing gardu induk, fasilitas industri, pembangunan komersial, lan sistem tenaga pertanian.

1. Prinsip Operasi lan Komponen Utama

Komponen utama trafo daya sing diisi minyak 800kva 10kv yaiku inti magnetik, belitan, lenga insulasi, lan perakitan tank.

Inti umume digawe saka laminasi baja silikon sing berorientasi gandum berkualitas tinggi utawa struktur inti tatu kanggo nyilikake histeresis lan kerugian saiki eddy. Penggulungan, sing bisa digawe saka konduktor tembaga utawa aluminium gumantung saka syarat desain, kalebu gulungan voltase dhuwur lan voltase rendah sing disusun kanggo nggayuh rasio transformasi sing dibutuhake.

Tangki trafo diisi lenga mineral insulasi, sing nduwe rong fungsi penting. Kaping pisanan, nyedhiyakake insulasi listrik ing antarane bagean energi lan komponen lemah. Kapindho, iku tumindak minangka media cooling dening mbeta panas adoh saka windings lan inti liwat circulation lenga alam. Ing sistem pendinginan ONAN standar, panas ditransfer saka lenga menyang tembok tangki lan banjur dibubarake menyang udara sekitar.

Enclosure kasebut dirancang kanggo menehi perlindungan marang kontak sing ora disengaja karo bagean urip lan mlebu obyek asing, sing njamin operasi sing aman lan dipercaya ing kahanan layanan normal.

2. Karakteristik Kinerja lan Aplikasi Khas

Transformator daya 800kva 10kv sing diisi minyak kasedhiya ing macem-macem rating, saka unit distribusi cilik nganti trafo daya gedhe sing digunakake ing jaringan transmisi. Rating trafo distribusi umum saka 100 kVA nganti 2500 kVA, kanthi kombinasi voltase khas kayata 10 kV/0,4 kV, 11 kV/0,415 kV.

Parameter listrik utama umume kalebu: Kapasitas daya sing dirating, Rating voltase primer lan sekunder, Tegangan impedansi, ora ana mundhut beban, mundhut beban, frekuensi.

Transformer daya 800kva 10kv sing diisi minyak dirancang supaya bisa digunakake kanthi andal ing suhu sekitar -25 ° C nganti +40 ° C, supaya cocog kanggo kahanan iklim sing beda-beda. Konfigurasi telung fase kasebut umume diadopsi ing sistem tenaga industri lan utilitas, dene selaras karo standar kompatibilitas elektromagnetik sing ditrapake mbantu nyilikake gangguan karo peralatan sing cedhak.

3. Kaluwihan lan Fitur Safety

Salah sawijining kaluwihan utama trafo daya sing diisi minyak 800kva 10kv yaiku kemampuan insulasi lan pendinginan sing apik. Minyak transformator nduweni kekuatan dielektrik sing luwih dhuwur tinimbang hawa, sing ngidini desain kompak nalika njaga jarak listrik sing cukup. Ing wektu sing padha, lenga kanthi efektif nyerep lan mindhah panas sing diasilake sajrone operasi, sing nyumbang kanggo efisiensi sing luwih dhuwur lan umur layanan sing luwih dawa.

Minyak kasebut uga menehi penghalang protèktif marang kelembapan, sing nyuda resiko rusak insulasi ing lingkungan sing lembab. Iki nggawe trafo daya 800kva 10kv sing diisi minyak utamané cocok kanggo instalasi ruangan lan lokasi sing ana ing kahanan cuaca sing beda-beda.

Kanggo nambah safety operasional, trafo daya 800kva 10kv sing diisi minyak dilengkapi piranti protèktif kayata katup pelepas tekanan. Yen ana kesalahan internal sing nyebabake penumpukan tekanan sing berlebihan ing tangki, katup kanthi otomatis ngeculake tekanan kanggo nyegah karusakan mekanik. Gumantung saka rating lan aplikasi trafo, sistem proteksi tambahan bisa uga kalebu indikator level minyak, piranti ngawasi suhu, relay Buchholz, lan sistem deteksi gas.

Wenzhou XiFa Electrical Power Equipment Co., Ltd. uga bisa ngatur konfigurasi inti, bahan penggulungan, lan pengaturan mekanis kanggo nampung watesan instalasi utawa syarat operasional tartamtu.

Spesifikasi Teknis:
