630a 3p Thermal Magnetik Molded Case Circuit Breaker

Wenzhou XiFa Electric Power Equipment Co.,Ltd. yakuwi kanggo gawé 630a 3p termal Magnetik nyetak kasus circuit breaker kanggo pangguna terminal kanggo aplikasi stably lan safety kanggo akèh taun. Sawise saben 630a 3p termal Magnetik nyetak kasus sirkuit mbobol rampung saka baris diprodhuksi, ing mechanical test urip bisa mesthekake saben rampung nyetak kasus sirkuit mbobol bisa trip lan nutup 20000 kaping. Kajaba iku, Wenzhou XiFa Electric Power Equipment Co., Ltd uga ndhukung layanan khusus sing spesifikasi kunci kayata IC bisa dadi 35 kA, 50kA lan 70kA ing voltase kerja sing beda-beda, lan voltase insulasi sing dirating bisa dadi 800 V utawa 1000 V supaya pas karo lingkungan operasi sing beda.

Kirim Pitakonan

Deskripsi Produk

Pemutus sirkuit kasus cetakan magnetik termal 630a 3p minangka piranti pelindung sing penting lan penting sing digunakake ing sistem distribusi daya voltase sithik. Iki nganggo omah insulasi sing ditutup kanthi lengkap, sing MCCB nggabungake komponen penting kalebu sistem kontak, unit pemadam busur, lan mekanisme tripping dadi struktur sing kompak.

Amarga dirancang minangka unit sing disegel, pemutus sirkuit kasus cetakan magnetik termal 630a 3p umume ora dimaksudake kanggo mbongkar utawa ndandani. Iki digunakake sacara wiyar ing instalasi industri lan komersial kanggo menehi proteksi ing sirkuit kapasitas medium lan cilik, biasane dadi piranti proteksi cabang utawa pungkasan.

Ing kategori pemutus sirkuit, pemutus sirkuit cilik sing dicetak dipasang ing antarane Pemutus Sirkuit Udara sing biasane digunakake minangka pemasukan utama ing sistem distribusi, lan Pemutus Sirkuit Miniatur, sing umum digunakake ing aplikasi omah lan tugas ringan.

Pemutus sirkuit kasus cetakan magnetik termal 630a 3p sing umum kalebu sirkuit proteksi motor, papan distribusi, lan saluran sumber daya kanggo peralatan ukuran medium.

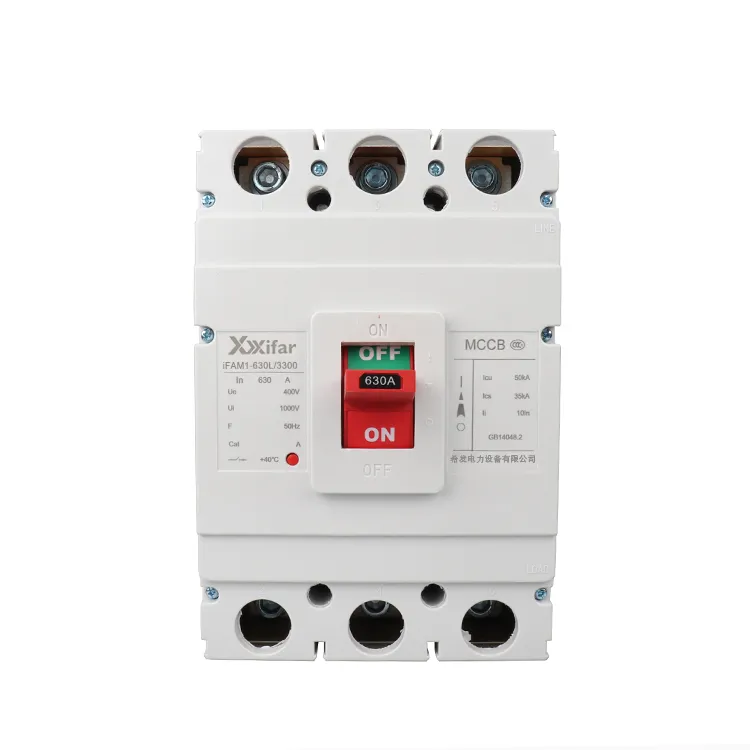

630a 3p Thermal Magnetic Molded Case Circuit Breaker

630a 3p termal magnetik kasus circuit breaker parameter:

Rated Frame Saiki	800 A
Rated Working Saiki	400A / 630A / 800A
Dirating Service Short Circuit Breaking Kapasitas	35/50/70 kA
Jumlah Kutub	3 fase; 3 kutub; TP
Frekuensi	50/60 Hz
Rated Tegangan Kerja	400 V; 690V; 800V
Rated Insulation Voltage	800V; 1000V;
Urip Mekanik	20000 kaping

630a 3p Thermal Magnetic Molded Case Circuit Breaker

Mode produk	Pole	ukuran
Mode produk	Pole	L	L1	L2	W	W1	W2	H	H1
M1-63L	3	136	85	117	78	14	25	89	65
M1-63M	3	136	85	117	78	14	25	98	74
M1-125L	3	150	88.5	133.5	92	18	30.5	88.5	62
M1-125M	3	150	88.5	133.5	92	17	30.5	105	79
M1-250L	3	165	102	144	107	23	35.5	110	81
M1-250M	3	165	102	144	107	23	35.5	126	99
M1-400	3	257	174	225	150	30	48	153	98
M1-630	3	270	185	237	180	44	58	160	104
M1-800	3	280	205	243	210	46	70.5	155	110
M1-1250	3	470	265	330	210	46	70	191	137
M1-1600	3	470	265	330	280	46	70	191	137

630a 3p termal Magnetik nyetak kasus circuit breaker Karakteristik Fungsional

1. Perlindhungan Kakehan:

Ing 630a 3p termal Magnetik nyetak sirkuit mbobol, pangayoman overload uga disebut pangayoman dawa. Proteksi kakehan adhedhasar deformasi termal saka jalur bimetal. Wektu trip ngetutake karakteristik wektu kuwalik: arus sing luwih dhuwur nyebabake tripping luwih cepet. Iki nglindhungi konduktor lan peralatan saka overheating ing kahanan kakehan bablas.

2. Perlindungan Sirkuit Cekak

Biasane, proteksi sirkuit cendhak dileksanakake kanthi nggunakake proteksi langsung ing pemutus sirkuit kasus magnetik 630a 3p termal. Unit trip magnetik nyedhiyakake proteksi cepet. Yen saiki tekan kira-kira 8 nganti 12 kaping nilai sing dirating, pemutus sirkuit kasus cetakan magnetik termal mlaku sajrone setengah siklus frekuensi daya, yaiku udakara 10 ms. Iki mesthekake yen ana gangguan sadurunge arus hubung singkat tekan puncake.

3. Ing pangayoman voltase

Kanthi rilis voltase ngisor dipasang, tripping kedadeyan yen voltase mudhun ing ngisor 70% saka nilai sing dirating luwih saka 1 detik. Tripping cepet kedadeyan yen voltase mudhun ing ngisor 35% saka nilai sing dirating. Fungsi iki mbantu nyegah karusakan ing motor amarga operasi voltase sithik.

4. Perlindungan Kebocoran Bumi

Pemutus sirkuit kasus cetakan magnetik termal 630a 3p kanthi modul proteksi elektronik terpadu bisa ndeteksi arus sisa liwat trafo arus urutan nol. Tripping kedadeyan yen modul bocor dideteksi luwih saka 30 mA kanggo proteksi pribadi lan 300 mA kanggo proteksi geni. Wektu tripping biasane ing 0,1 detik.
