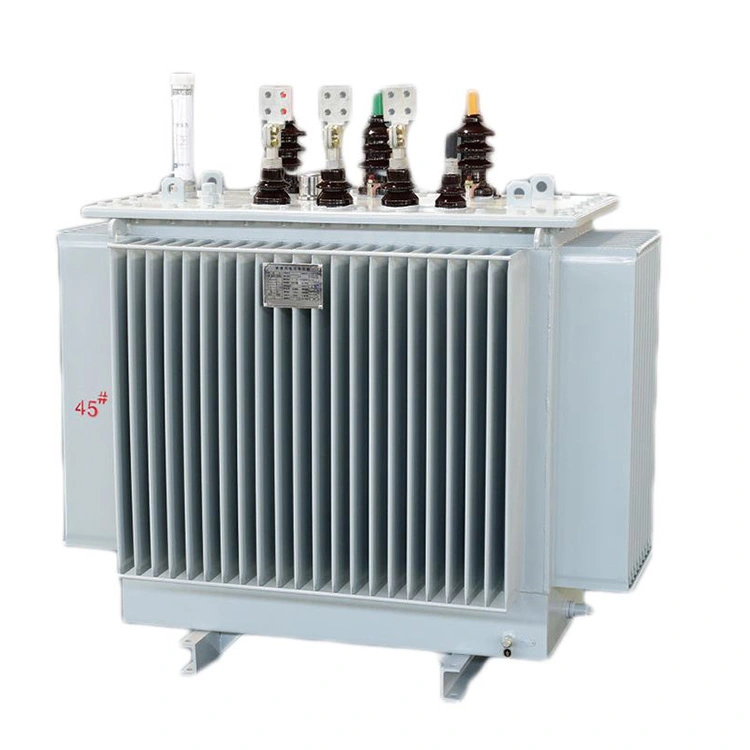

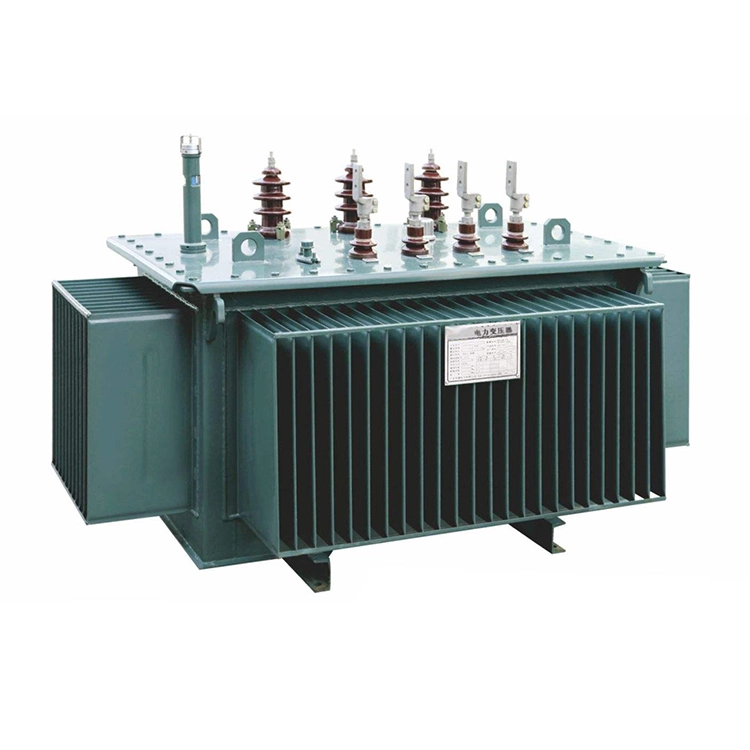

400v kanggo 11kv Step Up Pole Transformer 500kva

The casing saka 400v kanggo 11kv langkah munggah kutub trafo 500kva digawe saka kualitas dhuwur kadhemen mbalek baja utawa stainless steel. Bagean kunci kanthi otomatis dilas dening peralatan canggih lan banjur dipriksa dening teknologi laser kanggo mesthekake las nyenyet lan ngilangi risiko bocor lenga. Sawise ngalami perawatan galvanizing hot dip sing ketat, lapisan kasebut nduweni resistensi karat sing kuat lan bisa kanthi efektif nglindhungi erosi angin lan udan, kabut uyah, lan polusi industri. Desain sing disegel kanthi lengkap ngisolasi inti trafo kutub 500kva nganti 11kv saka udara njaba. Iki ora mung mbisakake operasi bebas pangopènan nanging uga nundha tuwa bahan insulasi.

Kanthi nggunakake foil tembaga kanggo angin windings voltase kurang lan struktur inti wesi laminated tliti dhuwur, ing 500kva 400v kanggo 11kv langkah munggah kumparan trafo kutub kang dirancang kanggo dadi banget kuat, saged èfèktif nolak pasukan elektrodinamika radial lan aksial gedhe kui sak sirkuit cendhak, saéngga mesthekake yen coil ora rusak. Transformator kutub 500kva 400v nganti 11kv iki ngalami tes sirkuit cendhak sing ketat miturut standar internasional kayata IEEE. Kita bisa nyedhiyakake laporan tes sing cocog kanggo nuduhake kemampuan operasional produk ing kahanan sing ekstrem.

Parameter teknis:

P: Nalika nambahake sumber daya voltase rendah 400V dadi 11kV kanggo sambungan kothak utawa transmisi jarak adoh, trafo kutub 400v nganti 11kv dipilih 500kva. Faktor teknis apa sing kudu dianggep kalebu kisaran pangaturan voltase, klompok sambungan, voltase impedansi, tingkat insulasi?

A: Kanggo 400v kanggo 11kv langkah munggah trafo kutub 500kva, faktor technical tombol minangka nderek: Ing sawetara dianjurake kanggo angger-angger voltase ora mbukak imbuhan voltase saka ± 2 × 2,5% ing sisih voltase dhuwur kanggo ijol kanggo fluktuasi voltase ing sisih voltase kurang. Klompok sambungan kudu dipilih minangka Dyn11, nggunakake nduwurke tumpukan delta kanggo nyuda harmonics lan nduwurke tumpukan lintang kanggo nyedhiyani grounding titik netral. Standar voltase impedansi yaiku 4%, sing bisa ngimbangi penurunan tegangan lan arus kesalahan. Ing babagan tingkat Insulasi, sisih voltase dhuwur kudu ketemu 35kV kanggo frekuensi normal lan 75kV kanggo impuls kilat. Jarak creepage ruangan kudu ora kurang saka 275mm kanggo mesthekake operasi sing aman ing lingkungan sing polusi lan kilat.

Bagéan Utama saka Pole Mounted Transformers

Tipe Pemasangan ngarep LV DB

Pole Line Hardware

Pole Mounted Transformer

Side Mounting jinis LV DB

Peralatan Produksi

Mesin Penggulung Foil Kab

Unit Pengisian Minyak

Oven Transformer lan Unit Casting

Oven Transformer Kab

Pusat Pengujian

Transformers ing Processing

Transformer ing pangatusan

Transformer ing Winding 2

Transformer ing Winding

Transfromer ing assemble
