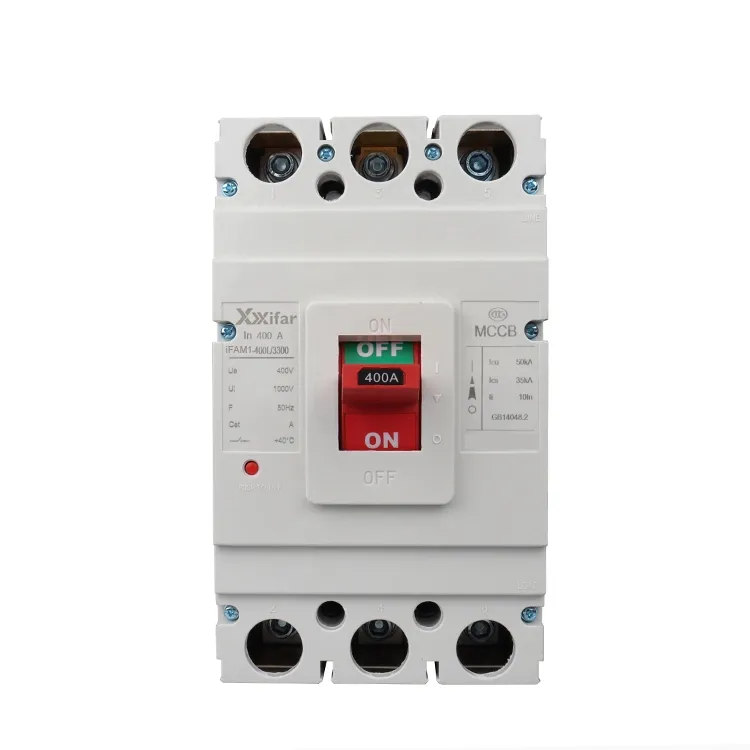

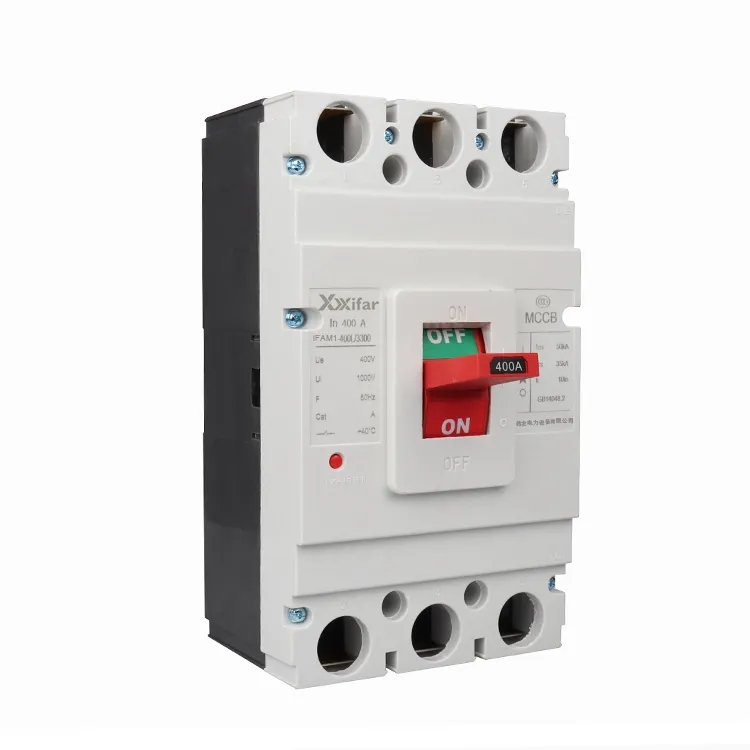

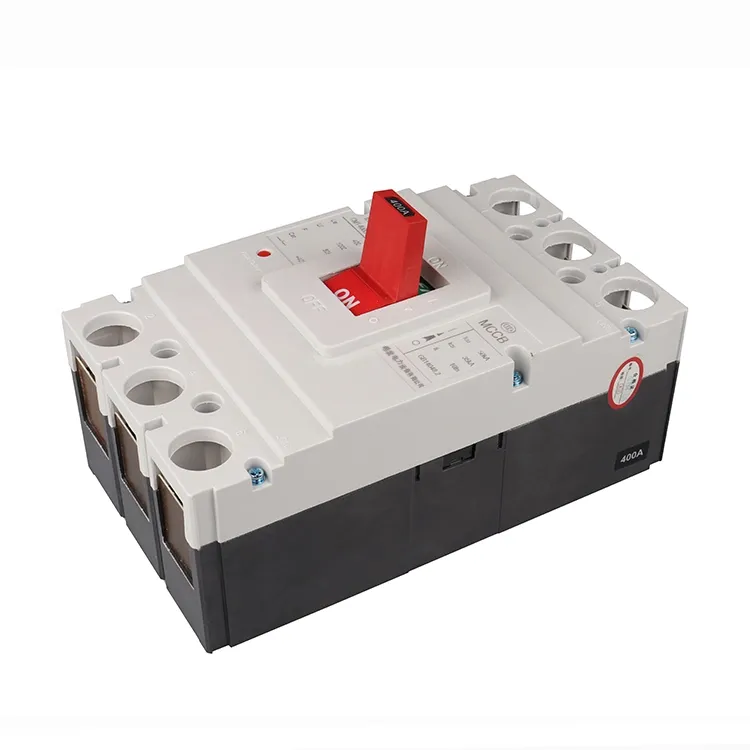

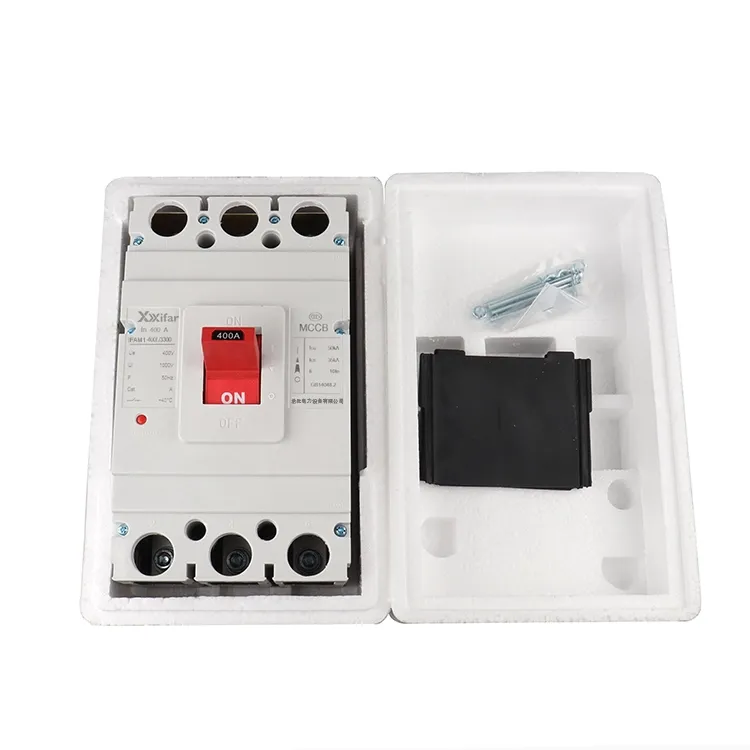

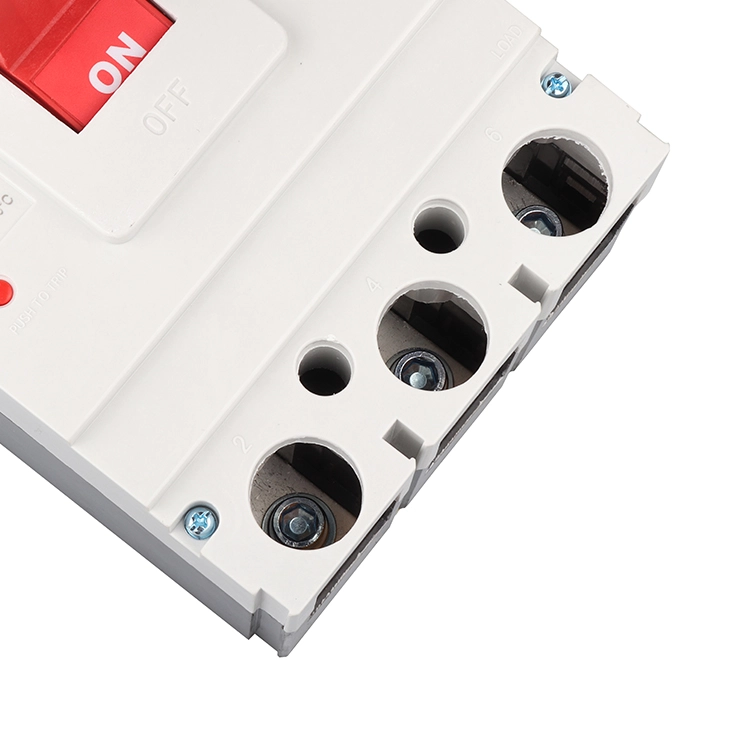

400a 3p Mccb Tertutup Molded Case Ngalih

Saklar kasus cetakan 400a 3p mccb minangka jinis pemutus kanthi tutup insulasi sing dicetak lan insulasi udara. Biasane dipasang lan ditrapake ing sistem distribusi voltase sithik kanggo ngganggu utawa ngisolasi arus normal lan arus fault ing kisaran sing dirating, sing mbantu nglindhungi kabel lan peralatan listrik. Cara tripping umum kanggo switch kasus cetakan tertutup A 400a 3p mccb kalebu mung magnetik, magnet termal, lan unit trip elektronik.

Trip mung magnetik mung ing kahanan sirkuit cendhak. Ing tembung liyane, 400a 3p mccb terlampir molded case switch trip mung nalika ana fault kayata short circuit. Jinis iki asring digunakake ing sirkuit pemanas utawa ing sirkuit motor ing ngendi proteksi kakehan sing kapisah wis kasedhiya.

Unit trip magnetik termal nanggapi loro sirkuit cendhak lan tetep liwat arus. Yen saiki ngluwihi 400A kanggo wektu tartamtu utawa short circuit occurs, 400a 3p mccb terlampir molded ngalih kasus bakal trip. Amarga nggabungke loro mekanisme pangayoman, iku kadhangkala diarani minangka trip gabungan utawa dual ing 400a 3p mccb terlampir ngalih kasus nyetak, kang umum Applied ing distribusi daya umum.

Unit trip elektronik minangka solusi sing luwih maju lan diwasa. Kanthi jinis iki, paramèter kayata pickup magnetik, setelan termal, lan wektu tundha tripping bisa diatur, nggawe switch kasus cetakan 400a 3p mccb sing ditutup cocok kanggo aplikasi sing luwih akeh. Nanging, keluwesan sing ditambahake iki biasane duwe biaya sing luwih dhuwur.

Saliyane jinis kasebut, ana pemutus sirkuit kasus cetakan sing dirancang khusus kanggo proteksi motor. Kanggo aplikasi kasebut, setelan trip magnetik biasane luwih dhuwur, yaiku luwih saka sepuluh kaping saiki sing dirating, supaya pemutus sirkuit cilik sing dicetak bisa nahan arus inrush sing dhuwur nalika wiwitan motor tanpa tripping tanpa perlu, nalika isih menehi perlindungan ing kahanan sing salah.

400a 3p mccb terlampir molded case switch parameter:

Fungsi 400a 3p mccb terlampir molded case switch Aksesoris

Aksesoris ngluwihi lan nglengkapi fungsi dhasar saka 400a 3p mccb terlampir molded case switch. Dheweke nambahake opsi kontrol lan nambah fitur proteksi kanggo nggawe piranti kasebut minangka bagean integral saka piranti. Aksesoris umum saka switch kasus cetakan 400a 3p mccb kalebu kontak tambahan, kontak weker, unit trip shunt, release voltase, operator motor, lan gagang puteran eksternal.

1) Kontak Bantu

Kontak tambahan utamane digunakake kanggo nunjukake manawa saklar kasus cetakan tertutup 400a 3p mccb mbukak utawa ditutup, nanging ora nuduhake yen ana kesalahan. Padha disambungake menyang sirkuit kontrol. Kanggo pemutus sirkuit kasus cetakan, ukuran pigura 400A lan ndhuwur, konfigurasi saka rong kontak sing biasane mbukak lan rong kontak sing biasane ditutup kasedhiya kanthi arus termal sekitar 6A. Ukuran pigura 100A biasane nggunakake kontak changeover break siji, dene 225A lan 250A lan kanggo ngadopsi struktur kontak jembatan kanthi arus termal konvensional kira-kira 3A.

2) Kontak Weker

Kontak weker dirancang kanggo menehi tandha nalika 400a 3p mccb kasus cetakan sing ditutup kanthi otomatis mlaku amarga ana kesalahan kayata kakehan, sirkuit cendhak, utawa kurang voltase. Arus operasi umume AC 380V ing 0.3A utawa DC 220V ing 0.15A, nanging biasane ora ngluwihi 1A. Nanging, arus termal biasane ana ing kisaran 1 nganti 2.5A.

3) Unit Shunt Trip

Unit trip shunt ngidini switch kasus cetakan terlampir 400a 3p mccb mbukak saka jarak adoh. Tegangan operasi bisa bebas saka voltase sirkuit utama. Iki dimaksudake kanggo tugas wektu sing cendhak, lan wektu energizing coil biasane ora ngluwihi sedetik, yen ora, coil bisa rusak.

Kanggo nyegah coil burnout, microswitch disambungake ing seri karo shunt trip coil. Nalika kumparan diuripake, armature ditarik, sing njalari microswitch diganti saka kahanan sing biasane ditutup menyang kahanan sing biasane mbukak. Iki interrupts sirkuit kontrol, supaya sanajan tombol push dianakaké mudhun, coil ora bakal tetep energized. Desain iki èfèktif nglindhungi coil saka overheating. Sawise 400a 3p mccb saklar kasus cetakan tertutup direset lan ditutup maneh, microswitch bali menyang posisi sing biasane ditutup. Unit trip Shunt kasedhiya ing macem-macem voltase kontrol lan frekuensi sing cocog kanggo aplikasi beda.

4) Ing Release Tegangan

Pelepasan voltase kurang digunakake kanggo nglindhungi sirkuit lan peralatan daya saka kahanan voltase sithik. Koil kasebut disambungake menyang sisih sumber pemutus sirkuit cilik sing dicetak, lan pemutus mung bisa ditutup nalika koil diuripake. Yen voltase sithik banget, saklar kasus cetakan tertutup 400a 3p mccb ora bisa ditutup. Penting kanggo mesthekake yen voltase sistem cocog karo voltase sing dirating saka release voltase kurang. Kisaran operasi biasane antarane 70% lan 35% saka voltase dirating. Piranti kasebut uga kasedhiya ing macem-macem rating voltase lan frekuensi kanggo macem-macem aplikasi.

5) Mekanisme Operator Motor

Operator motor digunakake kanggo nutup lan mbukak pemutus sirkuit kanthi otomatis lan remot. Ana rong jinis utama, yaiku motor lan elektromagnetik. Mekanisme sing didorong motor umume digunakake kanggo pemutus sirkuit kasus cetakan MCCB kanthi ukuran pigura 400A lan ndhuwur, dene operator elektromagnetik luwih cocog kanggo MCCB sing dirating 225A lan ngisor.
