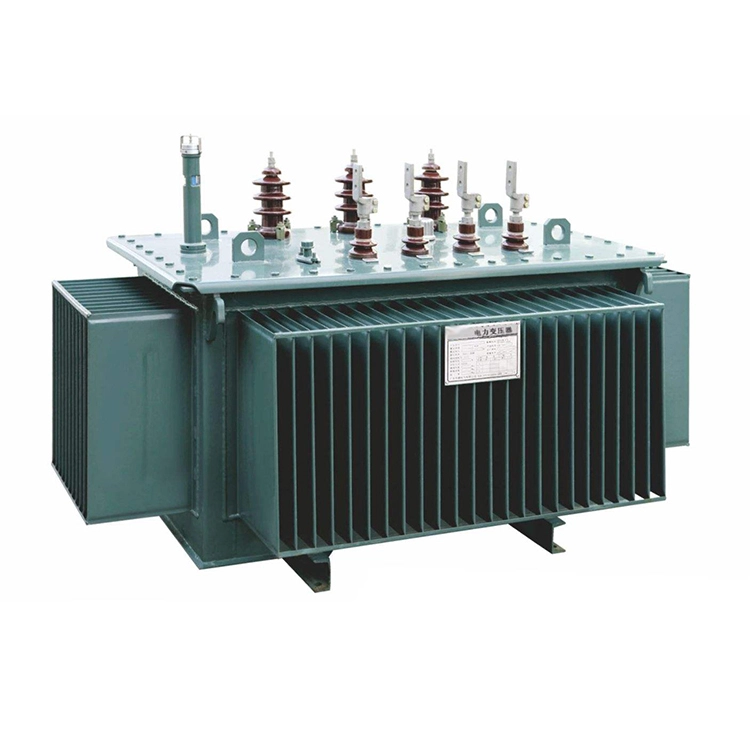

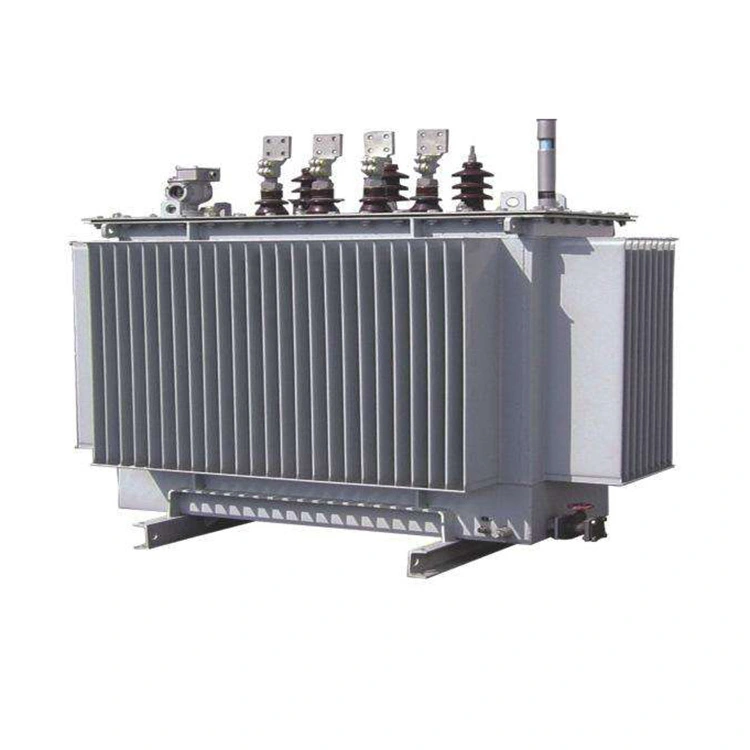

800kva Amorf Alloy Oil nyemplungaken Transformer

800kva alloy amorf lenga kacemplung trafo digawe saka jinis anyar saka bahan hemat energi. Bahan inti digawe saka campuran amorf, sing nduweni permeabilitas magnetik sing dhuwur lan mundhut histeresis sing sithik banget, sing bisa ningkatake efisiensi energi tanpa beban lan tundhuk karo standar GB / T 20052 utawa IEC 60076. Lan metode pendinginan yaiku nyemplungake minyak.

Struktur sing disegel saka 800kva amorf lenga kacemplungaken trafo kondusif kanggo Kelembapan bukti lan karat tahan, cocok kanggo ruangan utawa njero ruangan substations, karo dhuwuré ≤1000m lan suhu lingkungan munggah ≤55K.

Kauntungan paling gedhe saka 800kva alloy amorf lenga trafo kacemplungaken iki dumunung ing arang banget kurang tanpa beban mundhut. Trafo iki kira-kira 300–450W (dibandhingake karo lembaran baja silikon sing kira-kira 1000–1500W), yaiku 60 nganti 75% luwih murah tinimbang trafo lembaran baja silikon tradisional. Ing wektu sing padha, swarane kurang (≤55 nganti 60 dB), kapasitas kakehan sing kuwat, umur dawa, lan biasane bisa digunakake nganti 25 nganti 30 taun. Nanging, biaya luwih dhuwur (kira-kira 20% nganti 40% luwih larang tinimbang trafo kanthi spesifikasi sing padha karo lembaran baja silikon).

Mulane, 800kva amorf lenga kacemplung trafo cocok kanggo industri, komersial utawa distribusi daya skenario karo syarat efisiensi energi dhuwur.

Parameter teknis:

P: Yagene mundhut ora mbukak saka 800kva alloy amorf lenga kacemplung trafo luwih murah tinimbang trafo karo kapasitas padha digawe saka lembaran baja silikon?

A: Pisanan, kekandelan saka Strip alloy amorf mung 20 kanggo 30 µm, kang kira-kira sepersepuluh saka kekandelan sheets baja silikon conventional (230 kanggo 350 µm). Miturut hubungan sing mundhut saiki eddy sebanding karo kuadrat saka kekandelan, mundhut saiki eddy ing inti 800 kVA wis suda Ngartekno. Ing wektu sing padha, resistivitas paduan amorf kira-kira 2,5 kaping luwih dhuwur tinimbang lembaran baja silikon, luwih ngurangi mundhut arus sirkulasi sing disebabake ing antarane lapisan nalika owah-owahan fluks magnetik.

Kapindho, loop histeresis sempit lan coercivity kurang. Paduan amorf nduweni struktur amorf tanpa cacat wates butir, lan resistensi flipping domain magnetik cilik. Coercivity mung 1/3 nganti 1/5 saka lembaran baja silikon. Iki nyuda energi sing dibutuhake kanggo saben siklus magnetisasi lan nyuda kerugian histeresis.

Katelu, desain Kapadhetan fluks Magnetik digunakake relatif kurang. Kanggo 800kva alloy lenga kacemplungaken trafo, Kapadhetan flux Magnetik dirating biasane disetel ing 1.35 kanggo 1.45T, kang luwih murah tinimbang 1.65 kanggo 1.75T saka lembaran baja silikon. Wiwit mundhut wesi sebanding karo kuadrat utawa luwih dhuwur saka Kapadhetan fluks Magnetik, jumbuh ngurangi Kapadhetan fluks Magnetik bisa mimpin kanggo nyuda pinunjul ing mundhut massa unit.

Adhedhasar mekanisme ing ndhuwur, mundhut tanpa beban saka trafo kecemplung lenga amorf 800kva umume mung 30% nganti 40% saka trafo kanthi kapasitas sing padha karo lembaran baja silikon kelas S13 utawa S14. Iku utamané cocok kanggo skenario distribusi daya ing ngendi peralatan asring ing mbukak entheng utawa kahanan siyaga.
