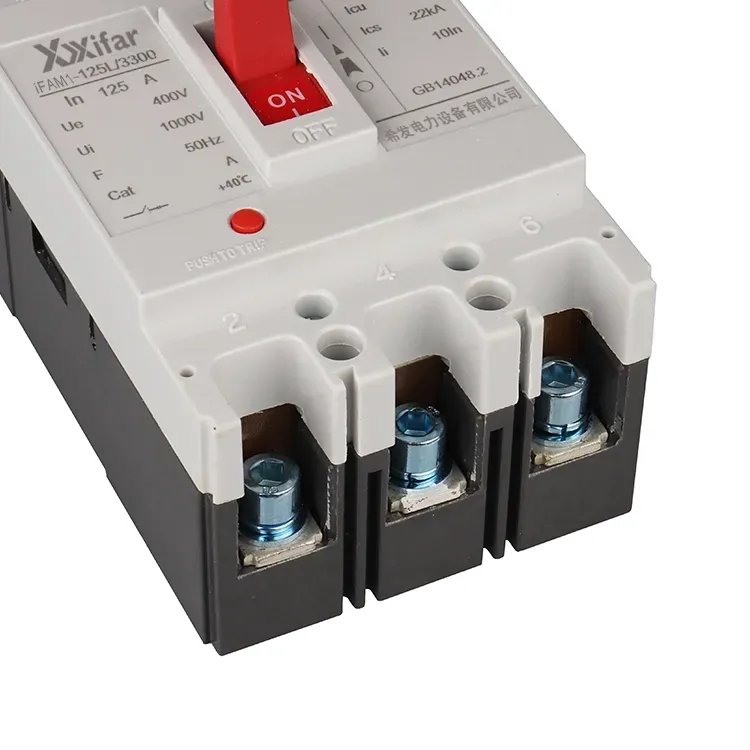

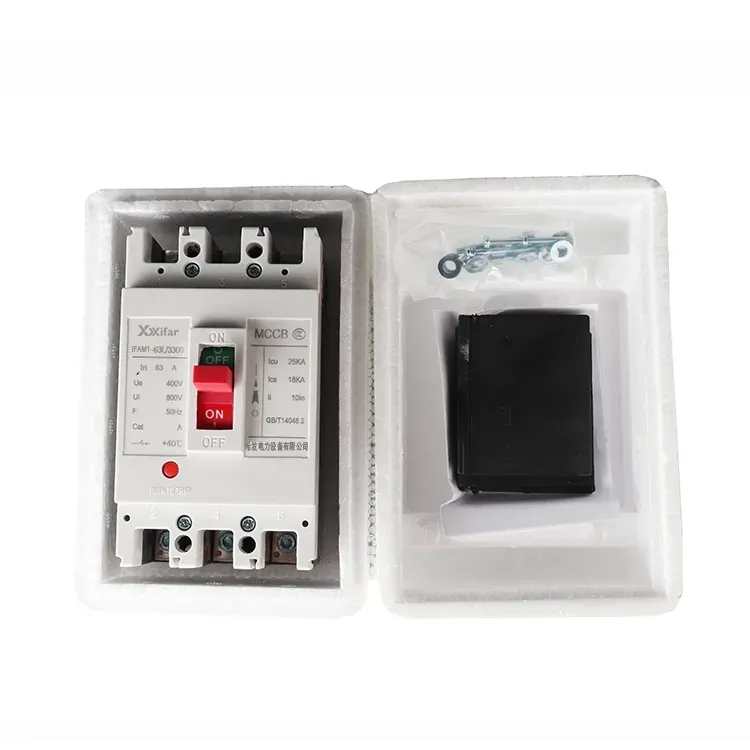

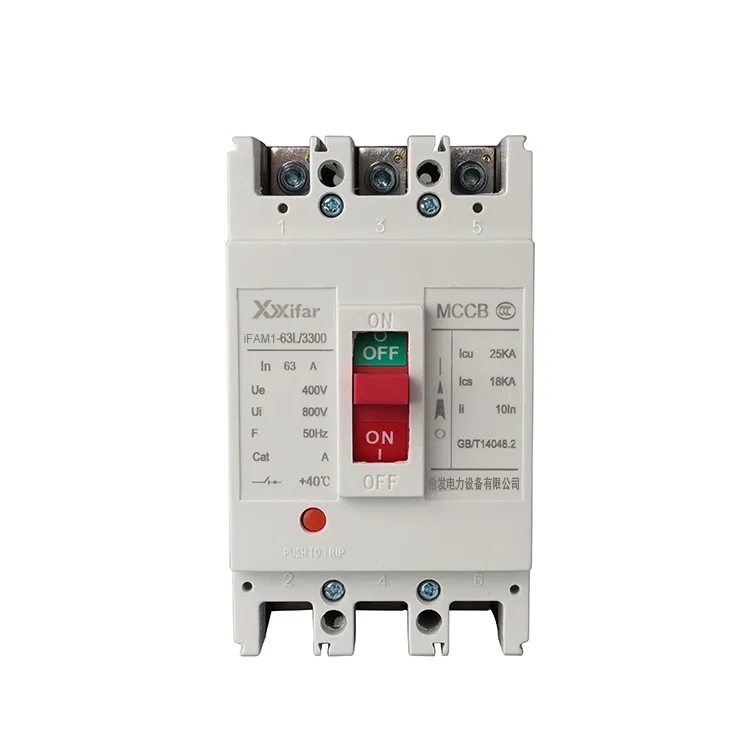

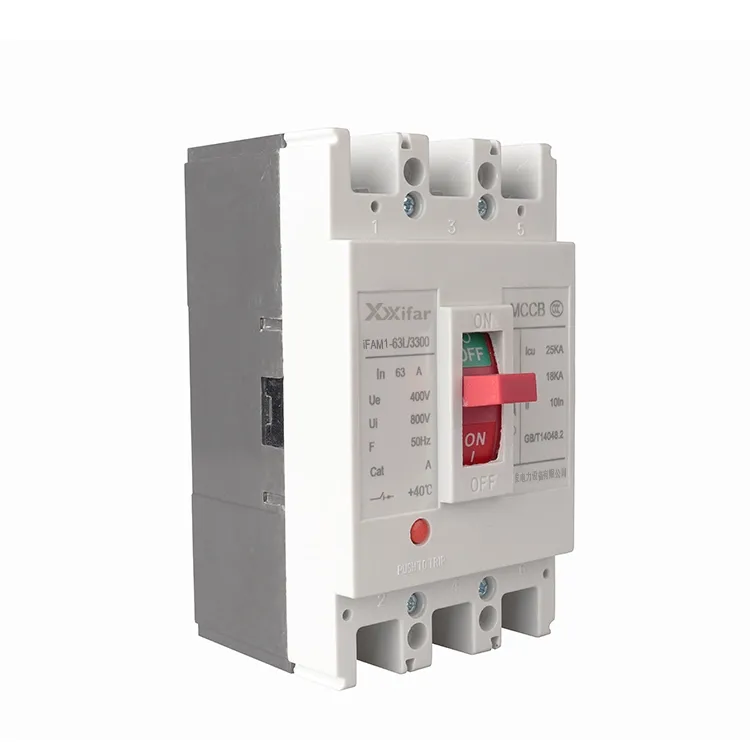

63a 3p Mould Case Circuit Breaker

Kanggo ngasilake lan nyedhiyakake pemutus sirkuit kasus cetakan 63a 3p sing bisa dipercaya, Wenzhou XiFa Electric Power Equipment Co., Ltd. bakal nglakokake tes urip listrik lan tes pemutus sirkuit cendhak kanggo saben pemutus sirkuit kasus cetakan kanggo pengin pangguna terminal entuk pengalaman sing lancar saka nggunakake saben pemutus sirkuit kasus cetakan 63a 3p digawe dening listrik Wenzhou XiFa. Kangge, Wenzhou XiFa Electric Power Equipment Co., Ltd tetep inventaris kanggo MCCB mode reguler, kayata 63a 3p molded case circuit breaker kanggo njamin wektu pangiriman sing cepet.

Kirim Pitakonan

Deskripsi Produk

Prinsip Operasi 63a 3p molded case circuit breaker

(1) Sensasi lan interupsi saiki

Ing njero pemutus sirkuit kasus cetakan 63a 3p, unsur sensing ngawasi arus sing mili liwat sirkuit kasebut. Nalika saiki mundhak ndhuwur tingkat prasetel, iku njedulake pasukan Magnetik sing actuates mekanisme tripping. Iki nyebabake kontak mbukak kanthi cepet lan ngrusak sirkuit, adhedhasar prinsip aksi elektromagnetik.

(2) Proteksi termal

Ing kahanan kakehan, unsur termal saka 63a 3p kasus nyetak sirkuit mbobol panas. Strip bimetal mlengkung nalika suhu mundhak, sing banjur ngeculake mekanisme trip lan medhot sirkuit utama. Iki nyegah overheating lan nyuda resiko geni sing disebabake dening arus sing saya suwe.

(3) Ing voltase lan shunt tripping

Nalika voltase sumber mudhun ing tingkat tartamtu, armature ing release voltase mudhun, micu mekanisme trip lan mbukak sirkuit. Kajaba iku, nalika piranti trip shunt wis energized, armature sawijining narik lan uga ngaktifake mekanisme tripping padha, medhot sirkuit utama.

Fungsi Utama saka 63a 3p molded case circuit breakers

(1) Proteksi sirkuit cendhak

Ing acara short circuit, saiki mundhak banget kanggo nilai dhuwur banget. Pemutus sirkuit kasus cetakan 63a 3p nanggapi kanthi cepet, sing mbukak sirkuit kanggo nglindhungi peralatan saka stres listrik sing abot.

(2) Proteksi kakehan

Yen beban saiki ngluwihi nilai sing dirating kanggo sawetara wektu, 63a 3p molded case circuit breaker bakal trip kanthi otomatis. Iku mbantu nyegah overheating lan karusakan kanggo kabel lan peralatan disambungake.

(3) Pedhot otomatis

Yen ana kesalahan, pemutus sirkuit kasus cetakan 63a 3p bisa mateni sumber daya tanpa intervensi manual. Kajaba iku, fungsi kasebut nduweni peran penting kanggo njaga peralatan lan personel ing sistem listrik.

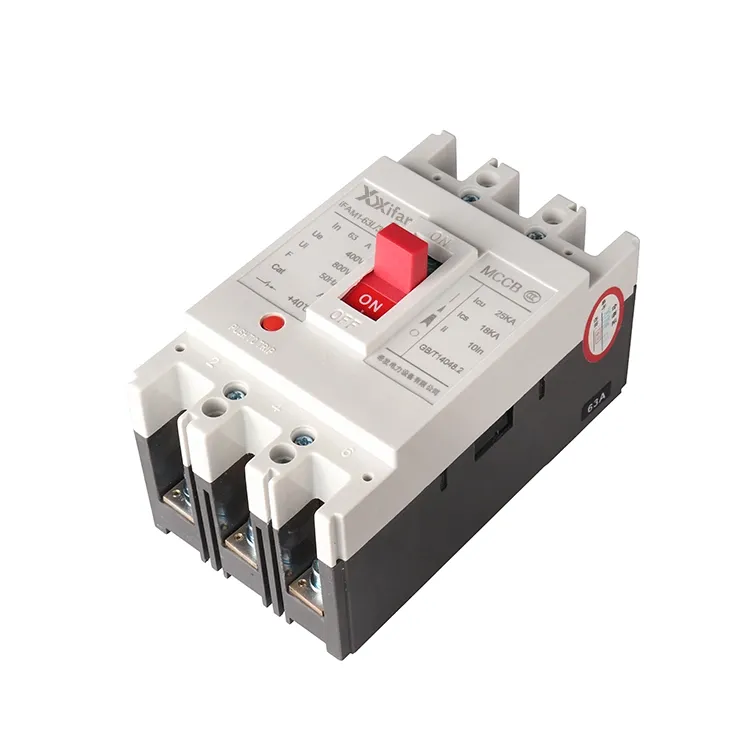

63a 3p Molded Case Circuit Breaker

63a 3p molded case circuit breaker Parameter:

Rated Frame Saiki	63
Rated Working Saiki	10 A; 16 A; 20 A; 25 A; 32 A; 40 A; 50 A; 63 A
Jumlah Kutub	3P; 3 kutub
Frekuensi	50 Hz utawa 60 Hz
Ultimate Short Circuit Breaking Kapasitas	25 kA / 35 kA
Service Short Circuit Breaking Kapasitas	15 kA/21 kA
Rated Tegangan Kerja	400 V; 415 V; 690 V; 800 V
Rated Insulation Voltage	800 V; 1000 V
Urip Layanan Mekanik	20000 kaping
Urip Service Listrik	3000 kaping

Bentenipun antarane 63a 3p nyetak kasus sirkuit mbobol lan miniatur mbobol sirkuit

1. Kapasitas putus sirkuit pendek:

Ana prabédan sing jelas ing kemampuan gangguan fault. Pemutus sirkuit kasus 63a 3p biasane menehi kapasitas mecah paling gedhe sekitar 36kA nganti 120kA ing 400V, dene pemutus sirkuit miniatur 63a 3p biasane dirating ing kisaran 6kA nganti 10kA.

2. Adjustability saka karakteristik pangayoman:

Kanthi MCCB 63a 3p, kakehan lan proteksi sirkuit cendhak bisa disetel kanthi mandiri, lan nilai trip bisa diatur kanthi manual. Unit trip elektronik malah bisa menehi proteksi multistage. Beda, MCB 63a 3p nduweni ciri proteksi tetep, sing nggunakake mekanisme magnetik termal gabungan karo kurva B, C, utawa D standar sing ora bisa diatur.

3. Instalasi lan kekuatan mekanik:

Pemutus sirkuit kasus cetakan 63a 3p biasane dipasang nganggo baut kanggo mesthekake sambungan sing luwih aman. Iki dadi cocog kanggo aplikasi lan lingkungan sing luwih dhuwur saiki kanthi geter. 63a 3p MCBs, ing tangan liyane, dirancang kanggo instalasi cepet ing rel DIN 35mm standar, kang trep nanging menehi kurang mechanical kaku.

4. Aplikasi umum:

63a 3p MCCBs digunakake akeh ing sistem distribusi daya industri, proteksi motor, lan sirkuit feeder ing tingkat sekunder utawa tersier. Nanging, 63A 3P MCBs utamané dimaksudaké kanggo sirkuit distribusi pungkasan, kayata cahya lan stopkontak soket ing instalasi omah utawa komersial.
