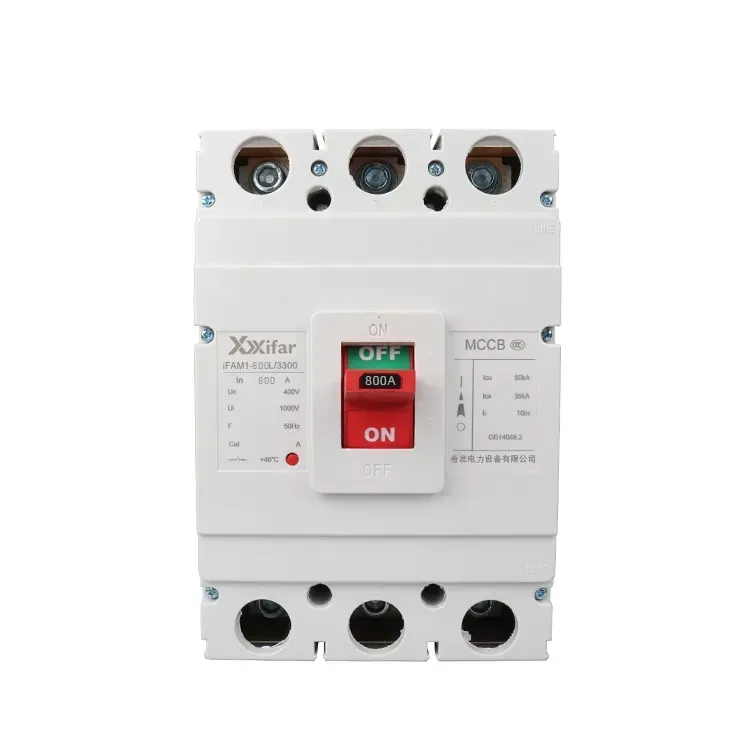

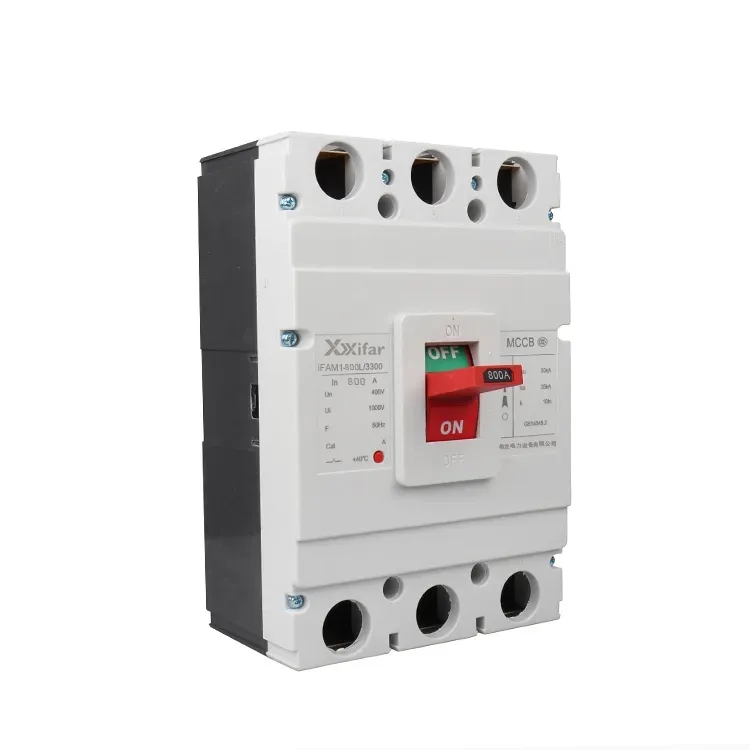

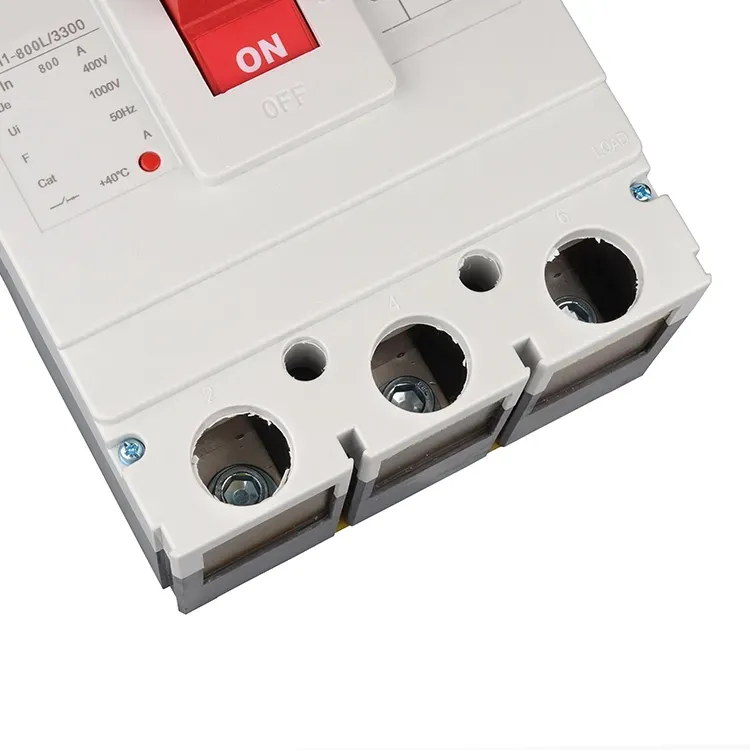

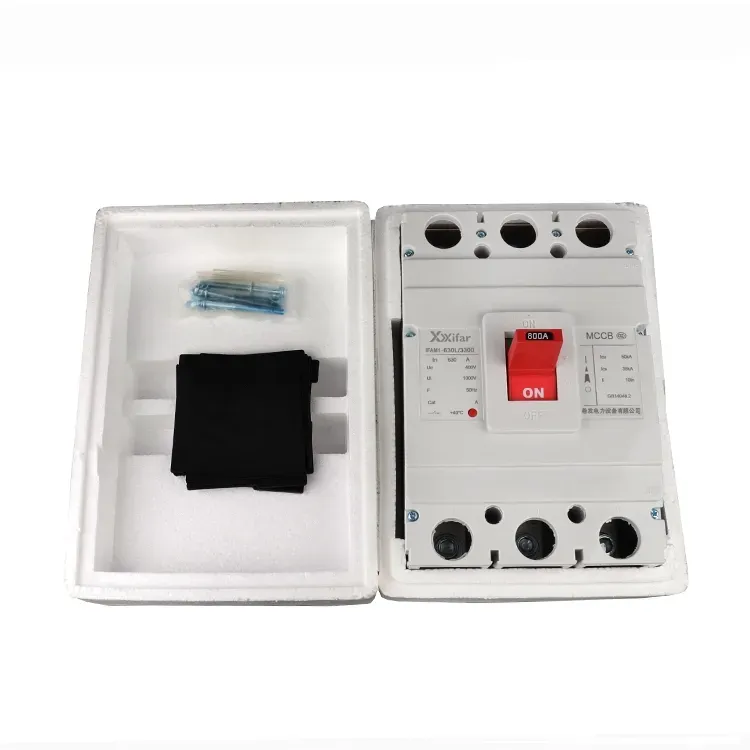

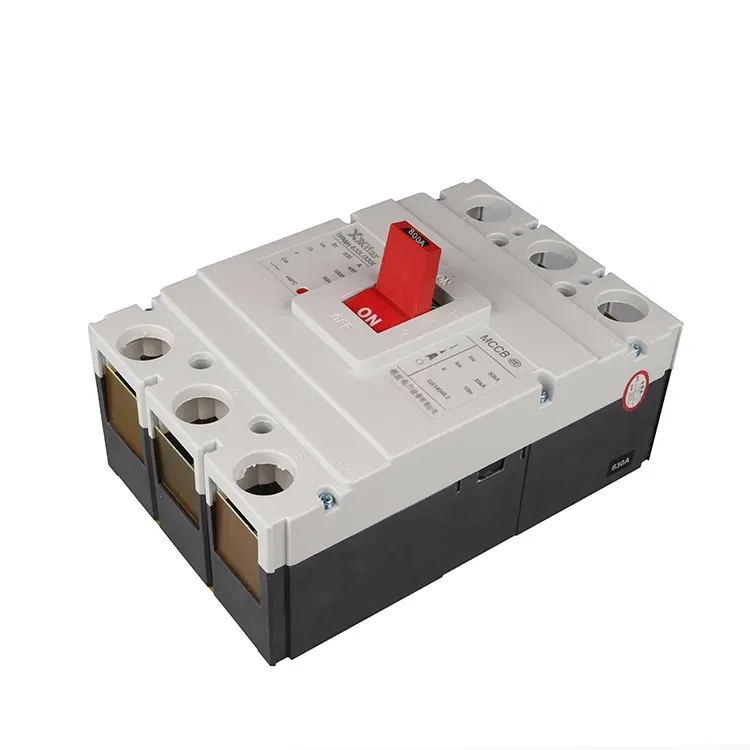

400v 800a Molded Insulated Case Circuit Breaker

Pemutus sirkuit kasus terisolasi 400v 800a biasane diadopsi dening lemari distribusi Daya, kompleks komersial, lan sirkuit utama ing pabrik ukuran medium. Nanggepi kahanan lonjakan saiki sing dhuwur, Wenzhou XiFa Electric Power Equipment Co., Ltd. wis diprodhuksi lan nyedhiyakake pemutus sirkuit kasus terisolasi 400v 800a sing dicetak, sing kapasitas pemutus sirkuit cendhak layanan bisa nganti 50 kA, sauntara kurva tripping saka 400v 800a nyetak sirkuit sing diisolasi lan nyepetake sirkuit sing ora kacilakan kanthi akurat. nolak kanggo mindhah supaya minimalake losses customer sak malfunctions line.

Kirim Pitakonan

Deskripsi Produk

Pemutus sirkuit kasus terisolasi 400v 800a MCCB yaiku jinis pemutus sirkuit voltase sithik sing nduwe omah insulasi sing dicetak kanthi insulasi udara. Digunakake sacara wiyar ing sistem distribusi daya kanggo ngganggu utawa ngisolasi arus normal uga arus kesalahan ing kisaran sing dirating, sing njamin keamanan garis lan peralatan listrik. struktur internal 400v 800a molded case circuit breaker MCCB biasane nyakup kontak obah lan tetep, mekanisme operasi, lan unit trip kayata rilis termal lan magnetik. Komponen kasebut mbisakake pemutus sirkuit kasus terisolasi 400v 800a sing dicithak kanggo nyedhiyakake wektu tundha lan proteksi Langsung. Jinis trip biasa pemutus sirkuit kasus insulasi 400v 800a sing dicithak mung kalebu magnetik, magnet termal, lan rilis elektronik.

Thermal Magnetic Release Mccb 3p 800a

Dhéfinisi pemutus sirkuit kasus terisolasi sing dicithak

Pemutus sirkuit kasus terisolasi 400v 800a MCCB dipasang ing antarane pemutus sirkuit miniatur, sing uga diarani MCB lan pemutus sirkuit udara, sing dijenengi ACB, ing babagan kapasitas lan aplikasi. Pemutus sirkuit kasus terisolasi 400v biasane nutupi kisaran saiki saka 10A nganti 1600A. Kanthi salah siji unit trip Magnetik termal utawa elektronik terlampir ing kasus nyetak, iku cocok kanggo pangayoman lan kontrol ing macem-macem tingkat saka sistem daya distribusi voltase kurang.

Pemutus sirkuit kasus terisolasi sing dibentuk Fungsi lan Karakteristik

Unit trip magnetik termal nggabungake unsur bimetal kanggo proteksi kakehan karo mekanisme magnetik kanggo proteksi sirkuit cendhak. Unit trip elektronik, ing sisih liya, ngidini pangaturan pangreksan sing luwih tepat, biasane ing kisaran toleransi 10%-20%. Iku utamané migunani ing sirkuit motor ngendi 400v 800a nyetak kasus terisolasi circuit breaker MCCB kudu numpak liwat arus inrush dhuwur, karo tingkat pickup Magnetik asring disetel ndhuwur sepuluh kaping saiki dirating.

Aplikasi pemutus sirkuit kasus terisolasi

Pemutus sirkuit kasus terisolasi 400v 800a MCCB bisa digunakake minangka feeder ing sistem distribusi primer, sekunder, utawa tersier, lan uga cocog minangka pemutus mlebu ing tingkat sekunder lan tersier. Kapasitas pemutus sirkuit cendhak utama, biasane saka 36kA nganti 120kA, luwih dhuwur tinimbang pemutus sirkuit miniatur, sing biasane ana ing antarane 6kA lan 10kA.

Moulded kasus terisolasi sirkuit mbobol Pertimbangan Pilihan

Faktor utama kanggo milih MCCB kalebu ukuran pigura lan saiki sing dirating, kayata 100A utawa 250A, setelan unit trip, kayata Ir = 1.2In utawa 5In, kapasitas break, lan karakteristik kurva trip sing dibutuhake, kayata fungsi wektu tundha wektu suwe lan cendhak.

Moulded kasus terisolasi circuit breaker Perbandingan Teknis

Pemutus sirkuit kasus terisolasi termal magnetik 400v 800a nduweni struktur sing relatif prasaja nanging akurasi luwih murah, kanthi toleransi watara ±20%. Unit trip elektronik, asring adhedhasar Rogowski coil sensing, nawakake akurasi lan kompensasi suhu sing luwih apik, sing nggawe pemutus sirkuit kasus terisolasi 400v 800a luwih cocog kanggo sirkuit kritis utawa aplikasi sing mbutuhake koordinasi selektif.

400v 800a molded case circuit breaker parameter:

Rated Frame Saiki	800
Rated Working Saiki	630A; 700A; 800A
Jumlah Kutub	3 kutub; 3 kutub + netral; 4 kutub
Frekuensi	50 utawa 60 Hz
Rated Tegangan Kerja	400 V; 415 V; 660 V; 690 V
Rated Insulation Voltage	800 V utawa 1000 V
Ultimate Short Circuit Breaking Kapasitas	50kA; 75kA
Service Short Circuit Breaking Kapasitas	35kA; 50kA
Urip Layanan Mekanik	10000 kaping
Urip Layanan Listrik	2000 kaping
Jarak Arc	≤100 mm

Size

Mode produk	Pole	ukuran
Mode produk	Pole	L	L1	L2	W	W1	W2	H	H1
M1-63L	2	136	85	117	55	14	25	89	65
	3	136	85	117	78	14	25	89	65
	4	136	86	117	102	14	25	89	65
M1-63M	3	136	85	117	78	14	25	98	74
M1-63M	4	136	86	117	102	14	25	98	74
M1-125L	2	150	88.5	133.5	63	18	30.5	88.5	62
	3	150	88.5	133.5	92	18	30.5	88.5	62
	4	150	88.5	133.5	122	18	30.5	88.5	62
M1-125M	3	150	88.5	133.5	92	17	30.5	105	79
M1-125M	4	150	88.5	133.5	122	17	30.5	105	79
M1-250L	2	165	102	144	74	23	35.5	110	81
	3	165	102	144	107	23	35.5	110	81
	4	165	102	144	142	23	35.5	110	81
M1-250M	3	165	102	144	107	23	35.5	126	99
M1-250M	4	165	102	144	142	23	35.5	126	99
M1-400	3	257	174	225	150	30	48	153	98
M1-400	4	257	174	225	198	30	48	153	98
M1-630	3	270	185	237	180	44	58	160	104
M1-630	4	270	185	237	240	44	58	160	104
M1-800	3	280	205	243	210	46	70.5	155	110
M1-800	4	280	205	243	280	46	70.5	155	110
M1-1250	3	470	265	330	210	46	70	191	137
M1-1250	4	470	265	330	280	46	70	191	137
M1-1600	3	470	265	330	280	46	70	191	137
