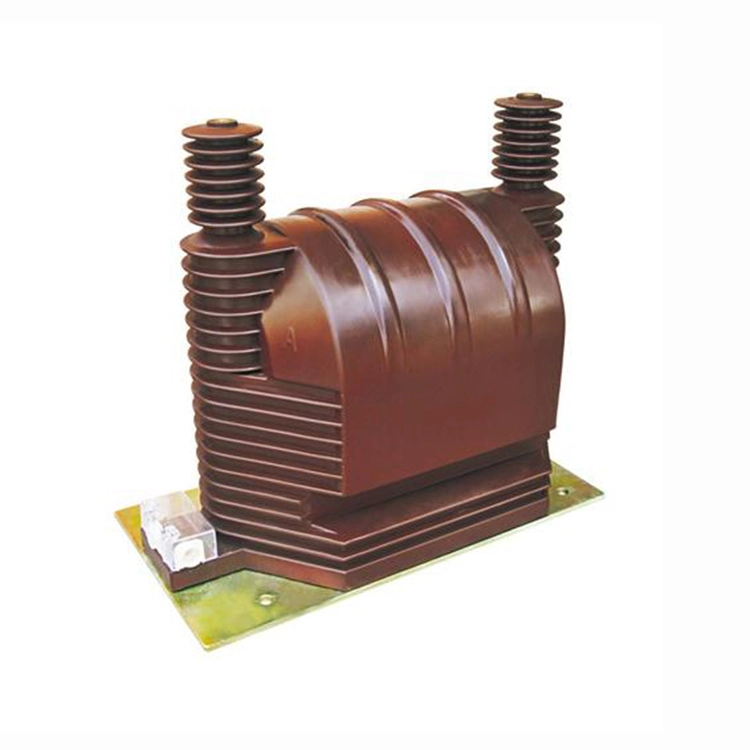

Transformator Potensial Fase Tunggal Tegangan Tinggi 33kv

Fitur produk:

1. Struktural, a 33kv dhuwur voltase siji phase potensial trafo bisa dianggep minangka kapasitas cilik lan rasio dhuwur step down trafo daya. Nanging, ora kaya trafo daya,  atrafo potensialora nransfer energi kanggo sumber beban. Nanging, peran penting ing pangukuran lan pangayoman.

2. Sirkuit sekunder disambungake menyang alat ukur, relay protèktif, lan piranti otomatis sing kumparan voltase menehi impedansi sing dhuwur banget lan ateges konstan. Akibaté, arus sekunder paling tithik, padha karo kondisi tanpa beban trafo daya. Konsumsi daya saka trafo potensial siji phase voltase dhuwur 33kv banget kurang, lan voltase secondary tetep sacoro prakteke witjaksono kanggo EMF mlebu, kang ditemtokake dening voltase utami pancet. Iki njamin tingkat akurasi sing dibutuhake kanggo pangukuran voltase.

3. Ing nduwurke tumpukan secondary trafo potensial kudu tau short circuited. Ing operasi normal, mbukak 33kv voltase dhuwur siji phase potensial trafo iku piranti impedansi dhuwur, nanging yen short circuit ana, mung faktor matesi impedansi nduwurke tumpukan. Iki bisa nyebabake arus sirkuit cendhak sing dhuwur banget, nyebabake maca meter sing salah, operasi relay palsu, utawa malah karusakan permanen ing trafo daya.

4. Terminal saka loro nduwurke tumpukan secondary lan nul urutan nduwurke tumpukan kudu lemah. Yen ora grounding, kesalahan ing sistem utami bisa nyebabake voltase dhuwur sing mbebayani ing gulungan kasebut, sing nyebabake risiko serius kanggo instrumen, relay, lan safety personel sing disambungake.

Spesifikasi Teknis:

FAQ produk:

Q: Apa beban dirating saka 33kv tegangan dhuwur siji phase potensial trafo?

A: Beban sing dirating umume kisaran saka 25 VA nganti 200 VA gumantung saka aplikasi. Iki njamin akurasi stabil kanggo alat ukur lan relay proteksi tanpa kakehan trafo.

Q: Carane 33kv tegangan dhuwur siji phase potensial trafo grounded?

A: Ing nduwurke tumpukan secondary biasane lemah ing siji titik kanggo njaga potensial referensi lan kanggo njamin safety. mbantu supaya voltase ngambang lan nyuda resiko kegagalan insulasi.

P: Apa PT fase siji bisa disambungake kanggo pangukuran telung fase?

A: Mesthi wae. Kanggo sistem telung phase, telung PT siji phase bisa disambungake ing star utawa susunan delta mbukak, kang gumantung yen phase lengkap kanggo phase lan phase kanggo voltase lemah kudu teliti utawa ora.
