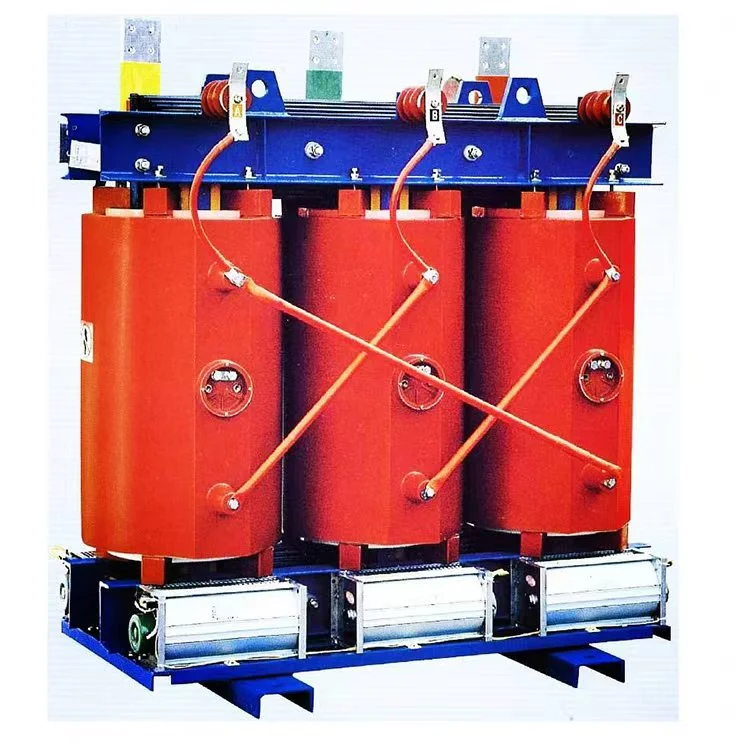

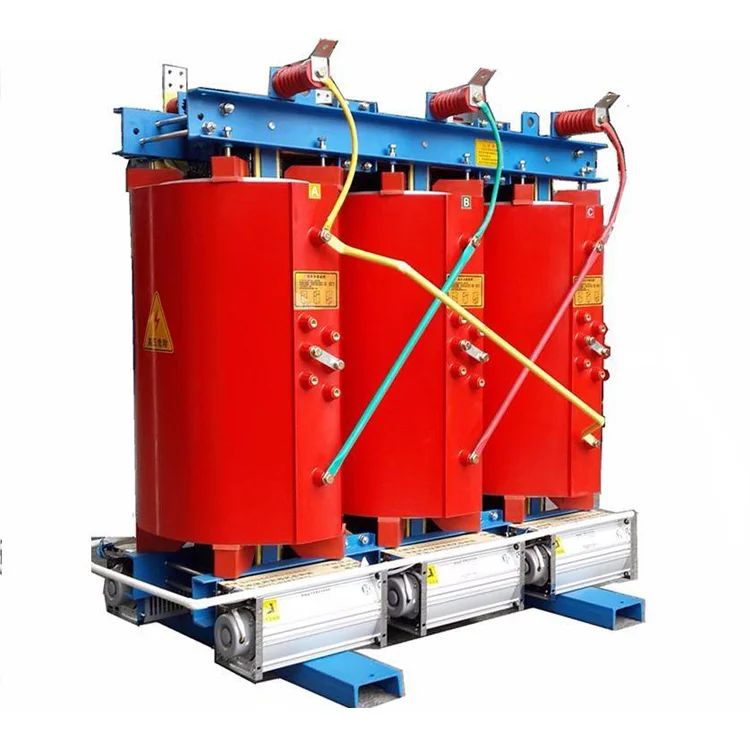

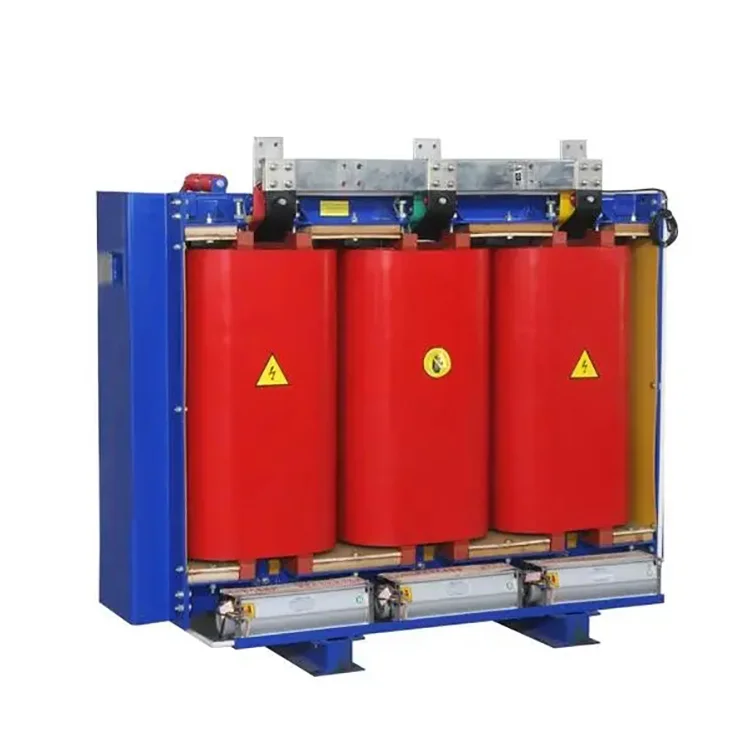

2500 KVA 11 kanggo 0,4 KV Garing Tipe Transformer

Trafo tipe garing 2500 kVA 11 nganti 0,4 kV utamane kasusun saka komponen ing ngisor iki: inti trafo, gulungan trafo, insulasi trafo, konduktor trafo, piranti pendingin trafo, lan piranti ukur suhu.

Kumparan

Koil trafo tipe garing 2500 kVA 11 nganti 0,4 kV dilebokake ing mesin penggulung kanthi presisi dhuwur. Penggulungan voltase rendah nganggo konstruksi gulungan foil. Kanggo trafo kapasitas luwih gedhe, saluran ventilasi dicadhangake. Sawise nduwurke tumpukan, pangatusan vakum ditindakake. Proses casting lan solidification strictly dileksanakake ing sesuai karo standar proses, mesthekake yen ana umpluk utawa voids nang kumparan, saéngga trafo kanggo entuk operasi optimal.

inti

Inti seri iki 2500 kVA 11 kanggo 0.4 kV jinis trafo garing digawe saka kualitas dhuwur, dhuwur permeabilitas gandum oriented kadhemen mbalek lembaran baja silikon. Garis pemotongan lembaran baja silikon canggih lan teknik tumpukan inti puteran 45° kanthi mitered diadopsi. Ing perangan awak inti kaiket karo kelas F unidirectional tape serat kaca, lan struktur anyar piring narik tanpa punching bolongan ing rakit inti digunakake kanggo mbenakake. Lumahing inti dilapisi resin epoksi, sing nyuda pengaruh fluks bocor, kanthi efektif ngoptimalake distribusi sirkuit magnetik, lan nyuda gangguan inti, ora ana kerugian, lan arus tanpa beban. Iki sacara signifikan nambah kualitas tampilan trafo distribusi.

Penggulungan Tegangan Tinggi

Penggulungan voltase dhuwur 2500 kVA 11 nganti 0,4 kV trafo jinis garing nganggo struktur lapisan sing disegmentasi, sing nyuda voltase ing antarane lapisan belitan. Iki dibentuk dening resin epoksi vakum kanthi pengisi, nyuda tingkat discharge parsial internal nduwurke tumpukan lan ningkatake kinerja listrik saka kumparan. Ing jampel antarane lapisan nduwurke tumpukan nggunakake DMD epoxy resin prepreg kain, kang mundhak kekuatan voltase tahan. Lumahing nduwurke tumpukan kapenuhan kain bolong fiberglass, nambah kateguhan impact saka coil, nambah short-circuit tahan kemampuan trafo distribusi. Koil ora tau garing utawa retak.

Penggulungan Tegangan Sedheng:

Penggulungan tegangan rendah nganggo konstruksi foil. Saluran cooling radial digunakake ing kumparan kanggo nambah kemampuan boros panas. Insulasi antarane lapisan 2500 kVA 11 nganti 0,4 kV jinis garing trafo nduwurke tumpukan voltase kurang nggunakake DMD epoxy resin prepreg kain. Ujung-ujung kasebut disegel lan disiram nganggo resin epoksi, nyebabake pembentukan integral.

Parameter produk:

Peralatan Produksi

Produk Semi Rampung

Perlindungan Enclosure IP21

Inti Transformator Kab

Transformer Winding

Pusat Tes

Bengkel Winding
