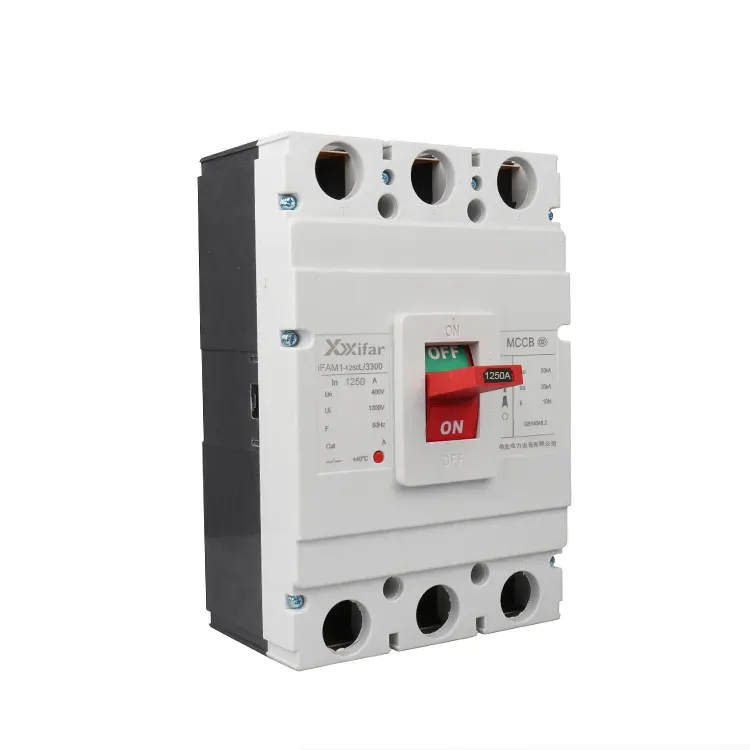

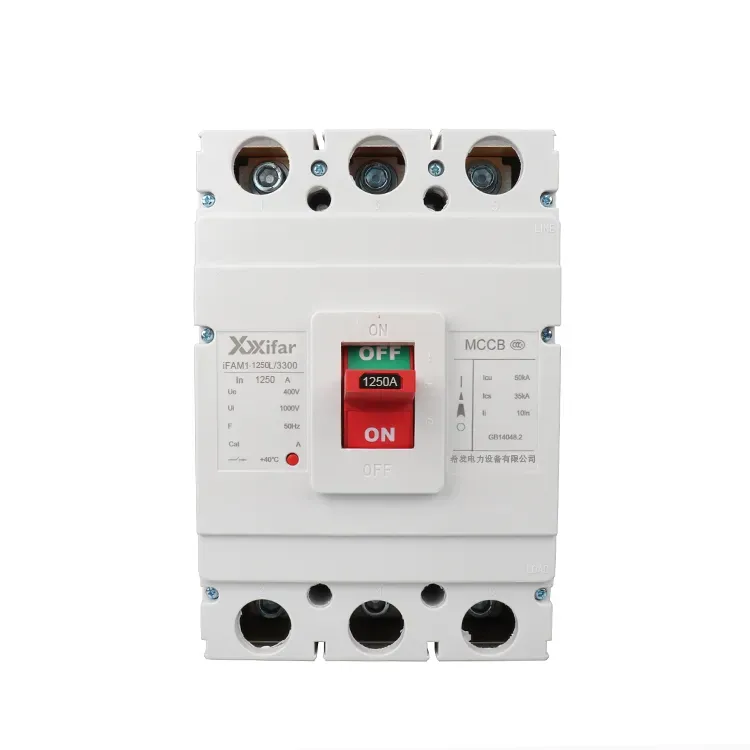

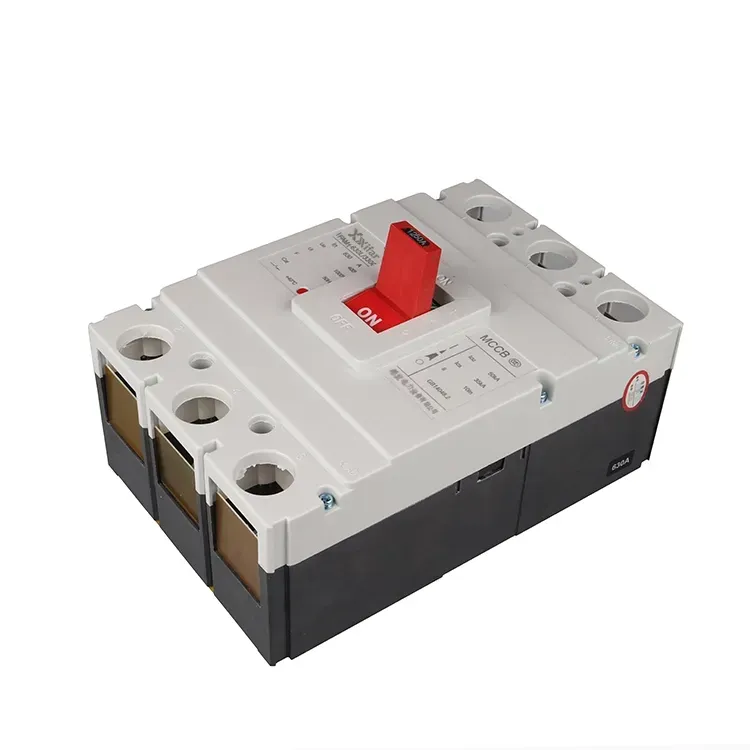

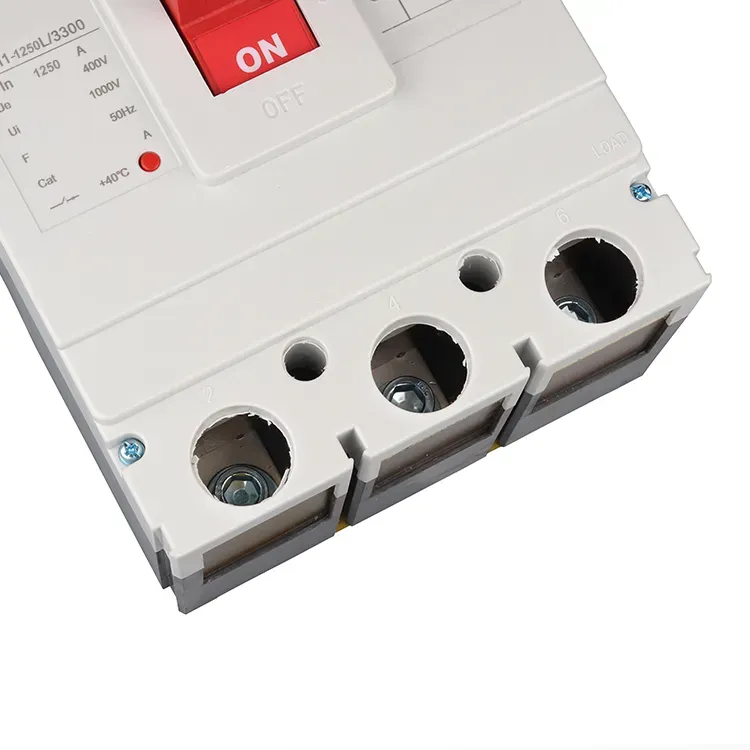

Pemutus sirkuit mccb 1250 amp 3 pole 600v utamane kasusun saka telung bagean dhasar, yaiku sistem kontak, sistem pemadam busur, lan unit trip. Unit trip iki nyedhiyakake fungsi proteksi sing beda, kalebu proteksi liwat saiki, proteksi voltase, proteksi termal, lan tripping shunt. Pemutus sirkuit mccb 1250 amp 3 pole 600v ditutup kanthi manual utawa dening sopir bermotor. Sawise kontak ditutup, lagi dianakaké ing posisi dening mekanisme trip free. Nalika ana kesalahan, unit trip sing cocog ngaktifake mekanisme kasebut, ngeculake kancing lan nyebabake pemutus sirkuit 1250 amp 3 pole 600v mccb mudhun kanthi otomatis, saéngga nglindhungi sirkuit.
1. Unit trip Shunt
Trip shunt digunakake kanggo operasi remot kontrol. Iki ngidini sirkuit dibukak liwat pemutus sirkuit mccb 1250 amp 3 kutub 600v saka kadohan.
2. liwat unit trip saiki
Unit iki menehi pangayoman marang short circuits lan liwat saiki. Nalika arus ngluwihi nilai prasetel, gaya elektromagnetik sing diasilake dening unit trip ngeculake latch kasebut. Kontak obah banjur misahake kanthi cepet ing pasukan spring, interrupting sirkuit.
3. Ing unit trip voltase
Unit iki menehi pangayoman marang mundhut voltase. Koil kasebut langsung disambungake menyang sumber daya lan tetep semangat ing kahanan normal, sing ngidini pemutus sirkuit 1250 amp 3 kutub 600v mccb tetep ditutup. Nalika sumber ilang utawa voltase irungnya Ngartekno, gaya Magnetik weakens lan dadi luwih murah tinimbang pasukan spring. Spring banjur nyopir inti sing obah, ngeculake kancing lan nyebabake pemutus sirkuit 1250 amp 3 pole 600v mccb dadi trip.
4. Unit trip termal
Nalika arus kakehan mili liwat pemutus sirkuit 1250 amp 3 pole 600v mccb, jalur bimetal ing unit trip termal dadi panas amarga arus. Amarga rong logam kasebut duwe koefisien ekspansi sing beda, mula bisa mlengkung kanthi kecepatan sing beda nalika dipanasake. Deformasi iki nyurung mekanisme tripping, nyebabake 1250 amp 3 pole MCCB molded case circuit breaker mbukak lan ngganggu sirkuit.
|
Rated Frame Saiki |
1250 |
|
Jumlah Kutub |
3 kutub; 3P; 3 fase |
|
Rated Working Saiki |
630A; 700A; 800A; 1000A |
|
Frekuensi |
60 Hz/50 Hz |
|
Kapasitas Pemutus Sirkuit Singkat Utama |
50kA utawa 70kA |
|
Service Short Circuit Breaking Kapasitas |
35kA utawa 50kA |
|
Rated Tegangan Kerja |
660 V; 690 V |
|
Rated Insulation Voltage |
1000 V |
|
Urip Layanan Mekanik |
10000 kaping |
|
Urip Service Listrik |
2000 kaping |
|
Jarak Arc |
≤100 mm |
