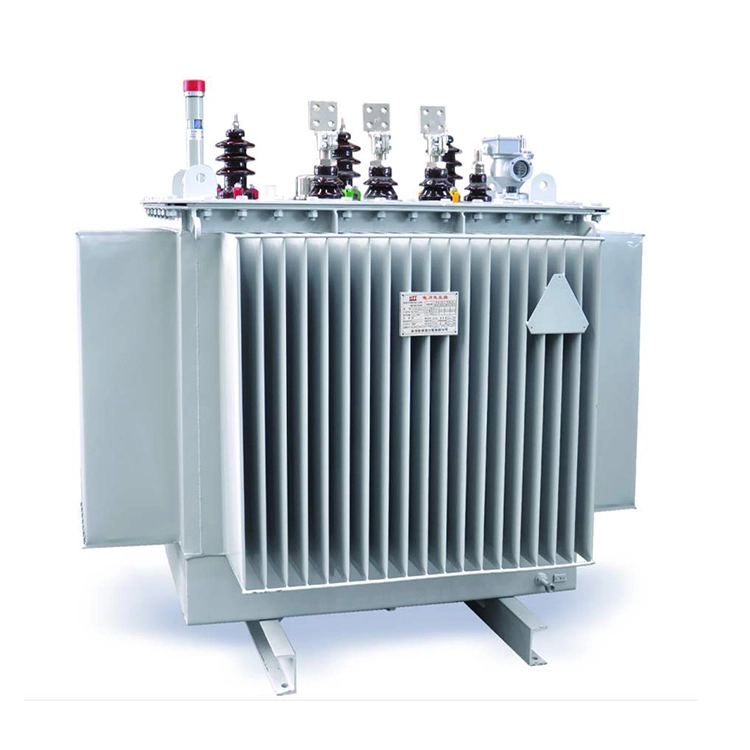

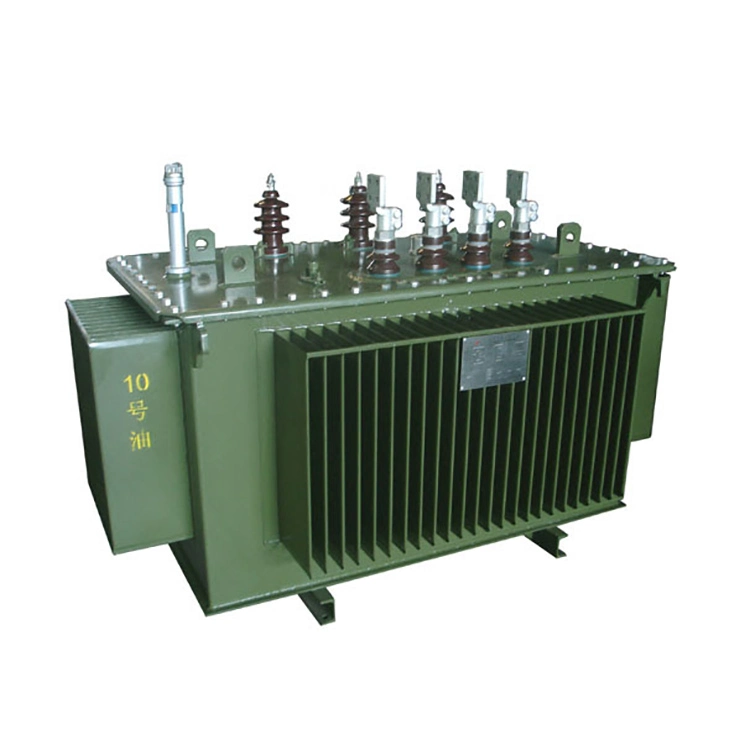

100 Kva Distribusi 13,8 Kv Pole Transformers

Transformator kutub 100 kva distribusi 13,8 kv iki nduweni kapasitas 100 kVA. Tegangan sisih utami yaiku 13800V (ing sambungan delta), lan voltase sisih sekunder bisa dadi 120 / 240V, 240 / 480V utawa voltase kustomisasi liyane. Trafo iki bisa disambungake menyang sistem kothak daya telung phase kanggo nyedhiyani daya kurang voltase kanggo sistem distribusi.

Nganggo bushing porselen voltase dhuwur, sisih utama saka trafo kutub 100 kva 13,8 kv duwe bushing ganda, lan sisih sekunder duwe telung bushing. Transformator distribusi nduwur sirah nggunakake gulungan tembaga lan inti baja silikon berorientasi, dumadi saka siji kumparan lan rong cincin inti wesi. Terminal dilapisi timah ing sisih utami lan sisih sekunder bisa disambungake menyang konduktor tembaga utawa aluminium.

Minangka trafo distribusi profesional, Distribusi 100 Kva 13.8 Kv Pole Transformers ngadopsi desain inti coil hemat energi, kang ora mung njamin stabilitas operasi nanging uga èfèktif nyuda konsumsi energi. Diprodhuksi kanthi teknologi canggih, trafo distribusi jinis kutub iki njamin keandalan jangka panjang lan umur layanan sing dawa.

Saben piranti wis ngalami tes panriman lengkap sing ketat, lan kita wis njaga rekor tingkat kegagalan nol luwih saka 10 taun. Kangge, trafo kutub distribusi 100 kva 13,8 kv tundhuk karo IEC, ANSI lan standar internasional utama liyane, njamin kompatibilitas karo sistem jaringan listrik global.

Parameter teknis:

P: Kanggo trafo kutub distribusi 100 kva 13.8 kv, nalika milih model lan nindakake instalasi, kepiye konfigurasi spesifik sekring, penahan kilat lan perlindungan grounding ditemtokake kanggo nyukupi syarat linuwih saka jaringan listrik deso utawa wilayah terpencil?

A:

1.Sekring dipilih adhedhasar 2 kanggo 2,5 kaping dirating saiki saka 100 kva distribusi 13,8 kv pole trafo sisih voltase dhuwur (kira-kira 7,25 A). Disaranake nggunakake sekring gulung metu 15 kanggo 20 A kanggo andal supaya arus mundhak eksitasi sak operasi nutup (biasane 8 kanggo 12 kaping saiki dirating, langgeng ing 0,1 detik), nalika mesthekake yen trafo bisa cepet nyawiji lan isolasi ing cilik saka short circuit utawa kakehan nang trafo.

2. Penangkal kilat dipilih minangka jinis seng oksida tanpa celah (MOV) kanthi voltase dirating 15 kV utawa 18 kV, dipasang ing sisih voltase dhuwur antarane sekring lan distribusi 100 kva 13,8 kv kutub trafo bushing.

3. terminal grounding sawijining langsung disambungake menyang terminal grounding saka casing trafo kanggo nresep serangan kilat utawa overvoltages operasional lan matesi voltase ampas. Perlindhungan grounding mbutuhake titik netral trafo kutub 100 kva 13,8 kv supaya langsung digarap (gumantung saka jinis grounding sistem, kayata TN C utawa TN S), lan terminal grounding casing lan penahan kilat nuduhake elektroda grounding siji. Resistance grounding frekuensi daya ngirim ora ngluwihi 10Ω ing kothak daya deso utawa 4Ω ing wilayah kutha lan dhuwur-reliabilitas, saéngga entuk discharge aman saka fault saiki lan pangayoman saka personel lan peralatan.

Konfigurasi terkoordinasi saka telung unsur kasebut bisa nyukupi syarat proteksi gangguan overcurrent, overvoltage lan grounding saka trafo dipasang kutub.

Bagéan Utama saka Pole Mounted Transformers

Tipe Pemasangan ngarep LV DB

Pole Line Hardware

Pole Mounted Transformer

Side Mounting jinis LV DB

Peralatan Produksi

Mesin Penggulung Foil Kab

Unit Pengisian Minyak

Oven Transformer lan Unit Casting

Oven Transformer Kab

Pusat Pengujian

Transformers ing Processing

Transformer ing pangatusan

Transformer ing Winding 2

Transformer ing Winding

Transfromer ing assemble
